超音波機器開発用プラットフォーム Vantage System
製品詳細
分野
- 分析・検査
- 計測
- イメージング
- バイオ・ライフサイエンス
- 装置開発
メーカー
Verasonics（アメリカ）
総代理店概要
Verasonics社のVantage Systemは超音波機器の研究者、開発者の為の革新的な超音波システムアーキテクチャです。
Vantageは実用的なフレームレートでリアルタイムイメージングを可能にし、データ解析が行なえます。制御はMATLABをベースとしており、ユーザー独自の画像処理技術やビームフォーマの組込みなどを行なう事が可能な他、従来まで大勢の人数で長い時間をかけ行なったことが1人でかつ短時間で検証、評価、実装を行なう事が可能になります。
■紹介動画
特長
・独自のピクセル指向処理を施したビームフォーミング
・平面波送信ビームを使用した高速イメージング
・ローカルメモリへの保存速度 最大100,000fps
・RF信号データのデータ転送
・柔軟で使いやすいプログラミングAPI
・ユーザー独自のアルゴリズム開発のためのMATLABスクリプト環境
・制御スクリプトの開発、分析、デバックを容易にする追加ツール
・オフライン開発環境
仕様
■ Vantage基本仕様
| 型名 | Vantage 32 LE | Vantage 64 | Vantage 64 LE | Vantage 128 | Vantage 256 | |
|---|---|---|---|---|---|---|
| 周波数 | 送信 | 64 ch | 64 ch | 128 ch | 128 ch | 256 ch |
| 受信 | 32 ch | 64 cn | 64 ch | 128 ch | 256 ch | |
| 周波数 | 標準 | 対応 (0.5 ～ 27 MHz) | ||||
| 高周波 | - | 対応 (1 ～ 50 MHz) | ||||
| 低周波 | 対応 (50 kHz ～ 1.5 MHz) | |||||
| HIFUオプション | - | 対応 (要外部電源。RF Output ～ 1200 W) | ||||
| Extended Transmit | - | 対応 | ||||
| 最大数msのバーストパルス発生オプション | ||||||
| Arbitrary Waveform | 対応 | |||||
| 4 ns、クロック 250 MHz、3 ステートの任意波形発生用オプション | ||||||
| 外部同期オプション | 対応 | 標準 | ||||
| 入力 ： 2 出力 ： 1 | ||||||
| Image Reclonstruction | 対応 | 標準 | ||||
| 高フレームレート、平明イメージング用オプション | ||||||
■ 各部仕様
| 送信部仕様 | |||
|---|---|---|---|
| 対応周波数 | 標準 | 0.5 ～ 20 MHz | |
| 高周波 | 2 ～ 42 MHz | ||
| 低周波 | 50 ～ 1500 kHz | ||
| 時間遅延分解能 | 4 ns | ||
| プログラム可能パルス電圧 | 2 ～ 190 Vp-p | ||
| 3ステート動作 | + high voltage, -high voltage, ground | ||
| 各チャンネル 設定パラメータ | 中心周波数、パルス幅(デューティー比)、バースト長、極性、遅延 | ||
| 各チャンネル 送信アポダイゼーション | パルス幅変調 | ||
| バースト長 | 5 ～ 10 μs (代表値) | ||
| 最大パワー (1 ch) | ピーク ： 100 W 平均 ： 8 W (50Ω) | ||
| トランスデューサー接続コネクタ | |
|---|---|
| UTA 260 (標準) | Verasonic社製プローブ および ATL HDI 1000, 1500, 3000, 5000 に対応 |
| UTA 360 | 256 chシステム用VisualSonics社製MSシリーズに対応 |
| UTA 408 | 128/256 chシステム用HIFU および 高周波プローブに対応 |
| UTA 408-GE | GE社製408 pinに対応 |
| UTA 156-U | UltraSonix社製に対応 |
| 1024-MUX | アレイ用 |
| UTA 256 Direct | カスタムプローブ用最大256素子 |
| 受信部仕様 | |||
|---|---|---|---|
| 対応周波数 | 標準 | 0.5 ～ 50 MHz | |
| 高周波 | 1 ～ 50 MHz | ||
| 低周波 | 50 ～ 1500 kHz | ||
| アンチエイリアシング用フィルター | Cut off ： 5, 10, 15, 20, 30 MHz (高周波使用 ： 35, 50 MHz) | ||
| ADコンバーター | bit ： 14 サンプリングレート ： 最大62.5 MHz | ||
| RFフィルタ | ユーザー設定可能 シンメトリカルデジタルフィルタ (23 および 41 タップ) | ||
| 送信/受信クロックジッター | < 4 ps | ||
| 各チャンネル送信アポダイゼーション | パルス幅変調 | ||
| ノイズ | 1.5 ～ 3 dB (入力インピーダンス ： 115 ～ 3000 Ω、プローブ ： 100 Ω) | ||
| ローカルメモリへの保存速度 | 最大 100000 fps | ||
| RFデータ取得 | |
|---|---|
| ローカルメモリ容量 | 64 MB/ch (転送前に平均化、フィルタリングなど演算可) |
| 積算可能回数 | 1000 以上 |
| 転送方式/レート | PCIe 3.0 8 レーン / 6.6 GB/s |
| アクセサリー | |
|---|---|
| ブレークアウトボード | 板 |
| 260-pin バックシェルキット | 最大128 ch用。独自のトランスデューサー開発用 |
| 408-contact バックシェルキット | 最大256 ch用。独自のトランスデューサー開発用 |
| 同期モジュール | 2 ～8 台のVantageシステムと2 ns以内の位相オフセットでの同期 |
| 260-pin オフセットアダプタ | 信号送受信中のRF信号へのアクセス |
■ 関連製品：光音響イメージング用光源
 |
 |

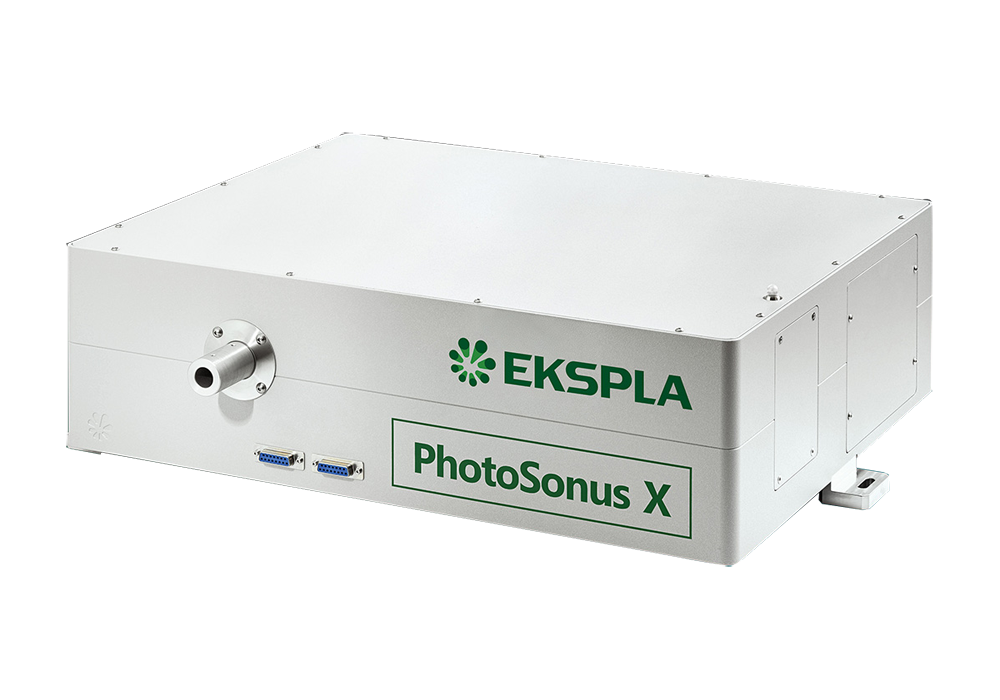

| 高出力・可搬型 光音響用光源 PhotoSonus | 光音響用ダイオード励起OPO NT235 |
