製品情報
SNOMプローブ
製品詳細
分野
- 分析・検査
- 計測
- イメージング
- バイオ・ライフサイエンス
- 教育
メーカー
TipsNano（エストニア）
正規代理店概要
高品質シングルモード光ファイバーで作製されたSNOM専用プローブです。

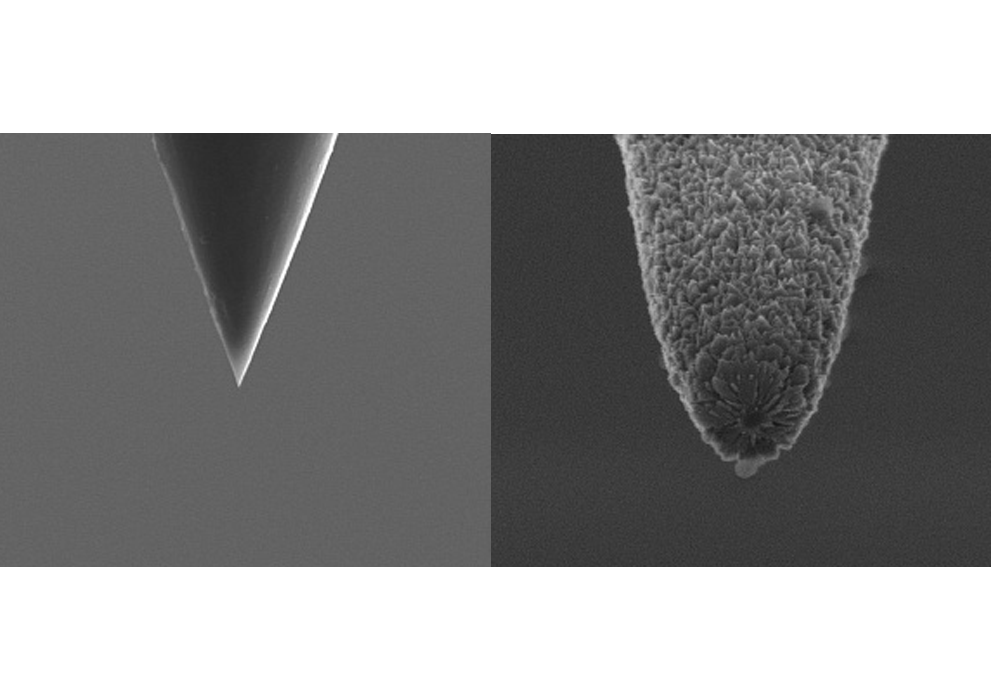

プローブ先端はアルミニウムでコーティングしてあり、微小な開口部を持ち、SNOM測定の現在のすべてのモード（透過、反射、収集）で使用できます。
400～1600nmの波長範囲内で、動作波長範囲が異なる5種類をご用意しています。
10本/セットでの提供になります。
特長
・動作波長範囲が異なる5種類を用意
・高品質
・10本セット
仕様
■ 基本仕様
| 型名 | MF001 | MF002 | MF003 | MF004 | MF005 | |
|---|---|---|---|---|---|---|
| シングルモードファイバー (Nufern fiber) | 405-HP | 460-HP | 630-HP | 780-HP | 980-HP | |
| 動作波長範囲 | 400-550 nm | 450-600 nm | 600-770 nm | 780-970 nm | 980-1600 nm | |
| セカンドモードカットオフ | 370 ± 20 nm | 430 ± 20 nm | 570 ± 30 nm | 730 ± 30 nm | 920 ± 30 nm | |
| 光学効率＠530nm波長 (測定値) | 5x10-6 - 5x10-5 | 10-5 - 10 -4 | 5x10-5 - 5x10-4 | 10-4 - 10-3 | 10-2 | |
| 光学効率＠動作波長 (計算値) | 10-5 - 10-4 | 10-5 - 10-4 | 10-5 - 10-4 | 10-5 - 10-4 | 10-5 - 10-4 | |
| ティップコーティング | coated by Al (70 nm) / sublayer Cr (20 nm) | |||||
| 開口部 (Alによるコーティング無しの部分) | ~ 50-100 nm | ~ 100 ± 30 nm | ~ 125 ± 25 nm | ~ 185 ± 35 nm | ~ 250 ± 50 nm | |
| ファイバー角 (°) | 約 20 ° | |||||
| 最大入射光量 | 400 μW | |||||
| ファイバー長 | ~ 2 m | |||||
| ティップ長(プロテクトコーティングなし) | 7-8 mm | |||||
■ ファイバー仕様
| 仕様 | |
|---|---|
| クラッド直径 (μm) | 125.0 ± 1.5 µm |
| コーティング直径 （μm） | 245 ± 15 µm |
| コア-クラッド同心度 (μm) | < 0.5 µm |
| コーティング/クラッドオフセット | ≤ 5 µm |
| コーティング材料 | UV処理、デュアルアクリレート |
| 動作温度 (℃) | -55 ～ +85 °C |
| 短時間ベンド半径 (mm) | ≥ 6 mm |
| 長時間ベンド半径 (mm) | ≥ 13 mm |
| プルーフテストレベル (kpsi) | ≥ 200 kpsi (1.4 GN/m2) |
