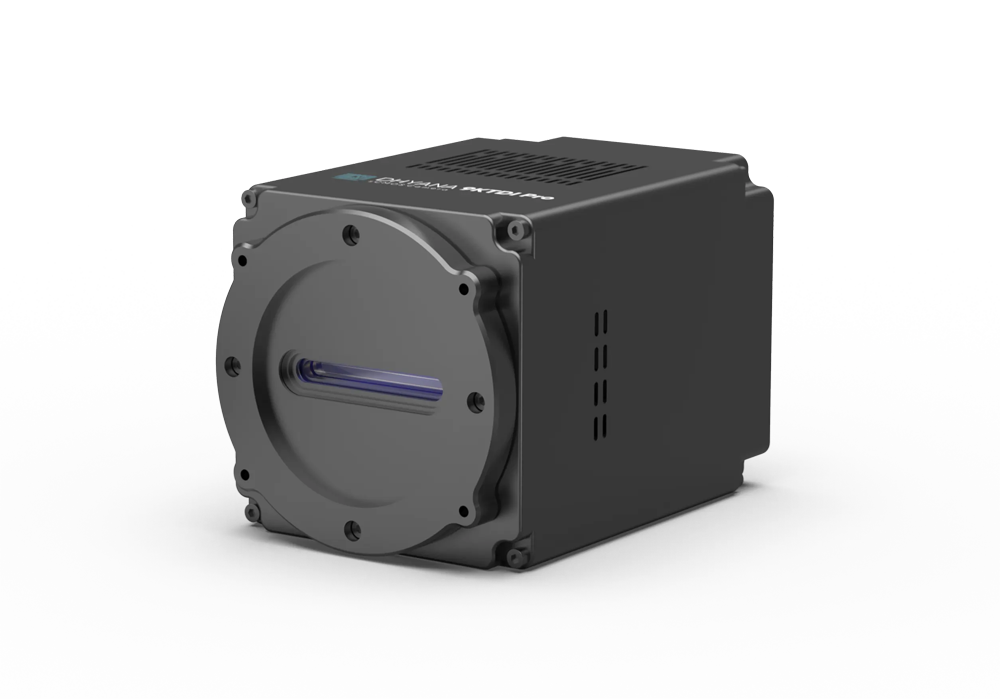

sCMOSカメラ High Speedシリーズ Dhyana 9KTDI Pro
製品詳細
分野
- 分析・検査
- 計測
- セキュリティ・監視
- イメージング
- バイオ・ライフサイエンス
- 装置開発
- その他
メーカー
Tucsen Photonics（中国）
総代理店(sCMOSカメラ、大学・官公庁向けに限る)概要
Dhyana 9KTDI Proは、180nm から 1100nm までの幅広いスペクトル範囲をカバーし、高度な sCMOS 裏面照射型薄型化技術と TDI技術に基づく裏面照射型 TDI カメラです。
半導体ウェーハ欠陥検出、半導体材料欠陥検出、遺伝子配列決定などのアプリケーションに役立ちます。

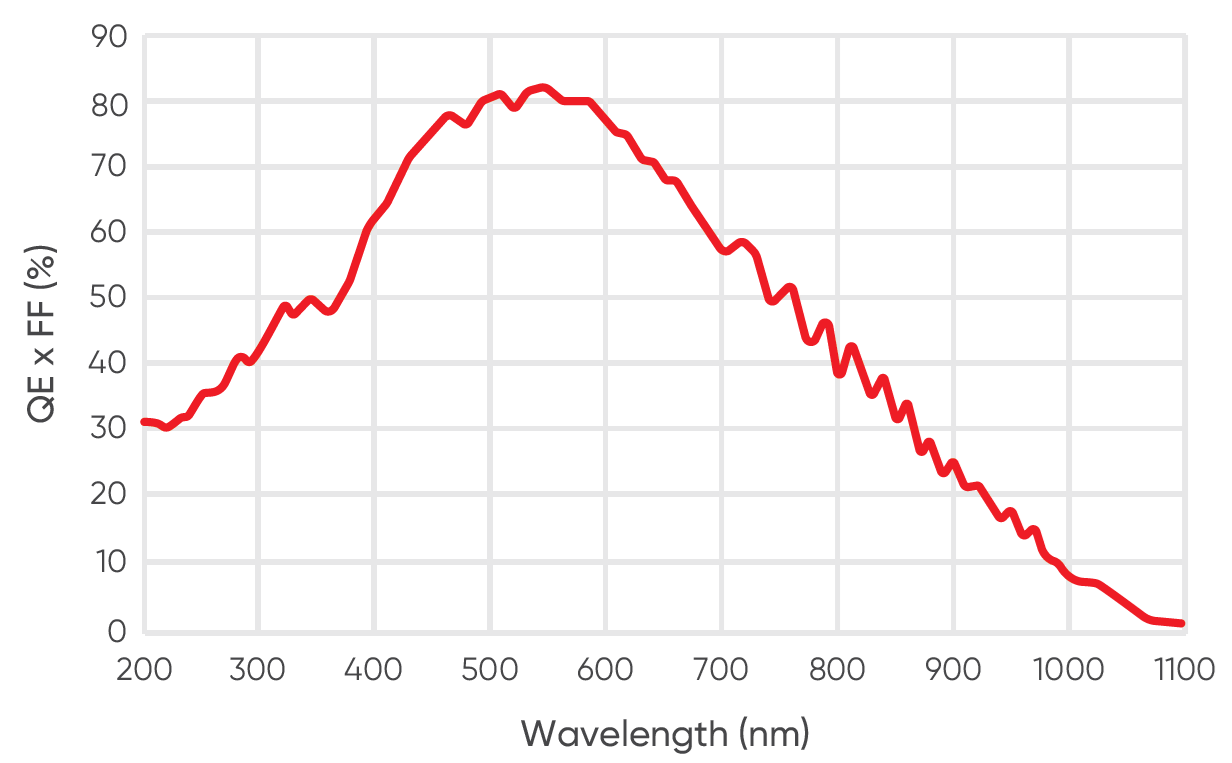

■QE曲線
特長
・画素数 9072×256
・素子サイズ 5×5 μm
・幅広い波長範囲をカバー 180～ 1100nm
・高QE 82%＠550 nm
・高スループット 最大600kHz@8bit
■ 用途
・ウェーハ検査
・FPD検査
・蛍光測定
等
仕様
■ 仕様
Model Dhyana 9KTDI Pro
QE 82% @ 550 nm, 50% @ 350 nm, 38% @ 800 nm
Color / Mono Mono
Effective Area 45.36 mm x 1.28 mm
Resolution 9072 (H) x 256 (V)
Pixel Size 5 μm x 5 μm
TDI Stage 4, 8, 12, 32, 64, 96, 128, 160, 192, 224, 240, 248, 252, 256
Data Bit Depth 12 bit, 10 bit, 8 bit
Full-Well capacity Typ 15.5 ke- @ 12 bit, 14 ke- @ 10 bit
Dynamic Range Typ 68.7 dB @ 12 bit, 63.6 dB @ 10 bit
Max. Line Rate 300 kHZ @ 12 bit, 600 kHZ @ 10 bit, 600 kHZ @ 8 bit
Cooling Method Air, Liquid, Cooling speed 5 ℃ / min
Max. Cooling 35 °C below ambient (Liquid)
Binning 1 x 1，2 x 1，4 x 1，8 x 1
Data Interface CoaxPress-Over-Fiber 2 x QSFP+
