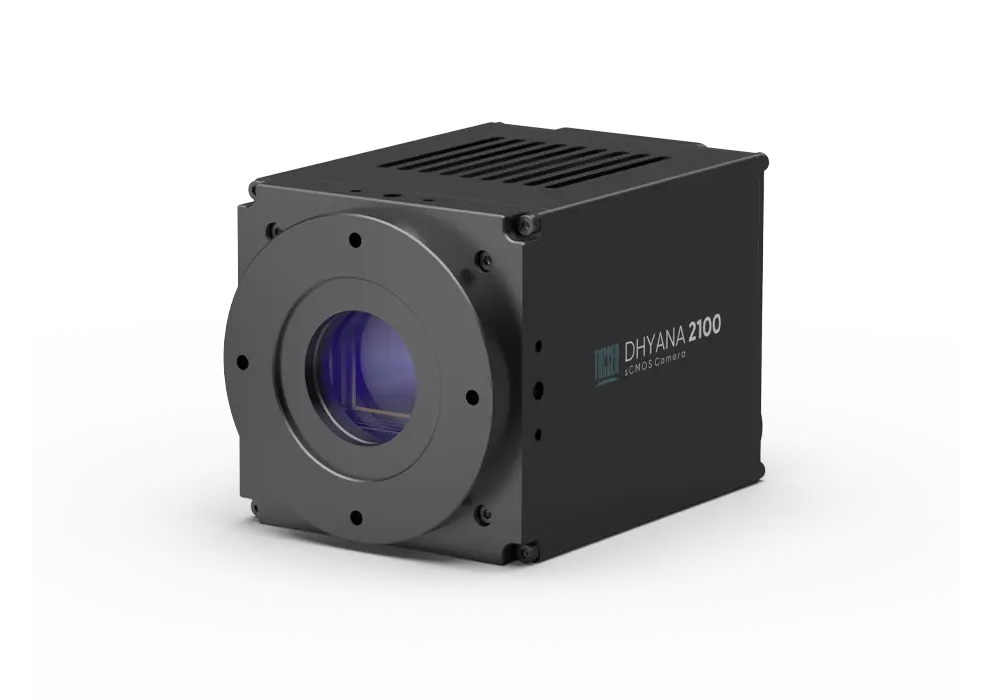

sCMOSカメラ　High Speedシリーズ　Dhyana 2100

製品詳細

sCMOSカメラ総代理店(大学・官公庁のみ)

Dhyana 2100 は、sCMOS センサーでこれまでで最高の速度と最高の解像度の組み合わせを実現するように設計されています。
5120 x 4096画素のフル解像度で最大 450 フレーム/秒を達成し、低光量シグナルでも驚異的な高速データを提供します。

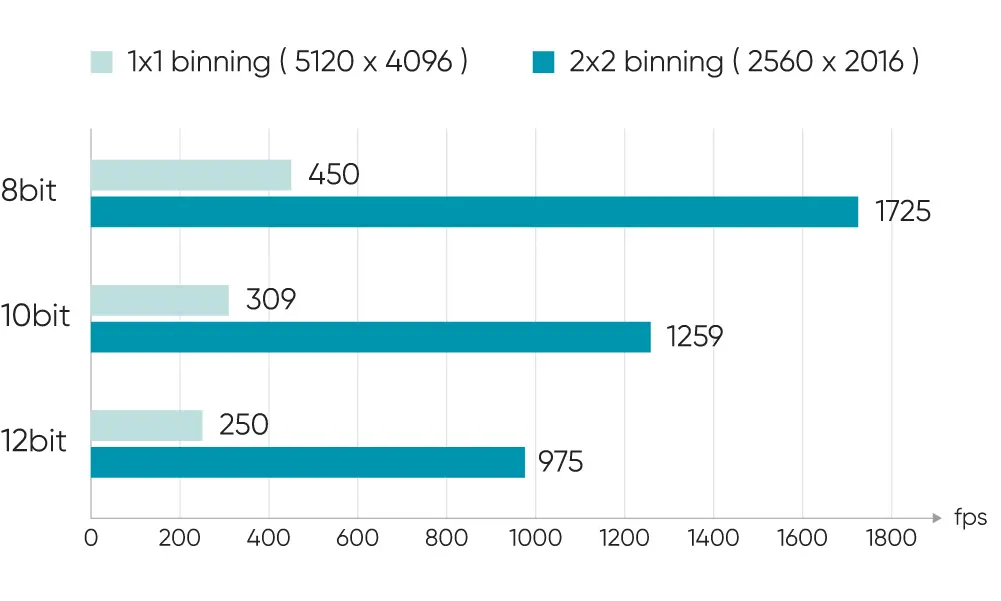

■高速測定
ビニングなしのフル解像度の場合で最大450fps、2×2ビニングの場合は最大1725fpsを達成します。

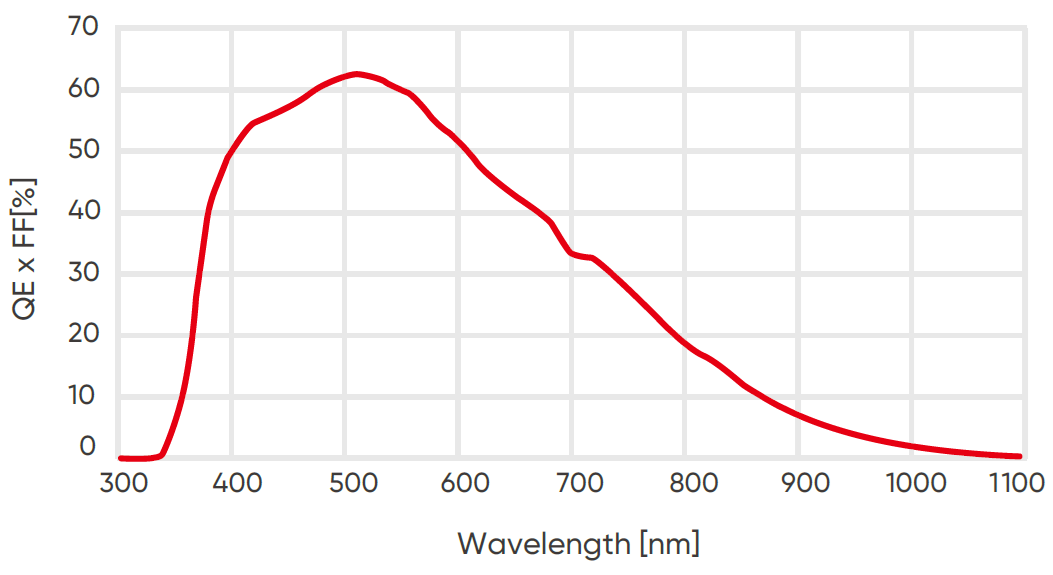

■ QE曲線

・5120×4096画素
・高速測定　最大450fps@21MP
・高速ビニングモード　最大1725fps@5MP
・グローバルシャッター使用
・冷却機能　最大Δt-30℃

■ 用途
・ウェーハ検査
・FPD検査
・SMT検査
・電位感受性イメージング
等

■ 仕様

Model	Dhyana 2100
Peak QE	63% @ 520nm
Color / Mono	Mono
Effective Area	23.04 mm x 18.43 mm
Resolution	5120 (H) x 4096 (V)
Pixel Size	4.5 µm x 4.5 µm
Full-Well Capacity	Typ. : 28 ke- (12 bit Gain 0), 120 ke- (binned)
Dynamic Range	Typ. : 68.8 dB (12 bit Gain 2)
Frame Rate	Full mode: 450 fps @ 8 bit, 300 fps @ 10 bit, 250 fps @ 12 bit Base mode: 225 fps @ 8 bit, 150 fps @ 10 bit, 150 fps @ 12 bit
Shutter Type	Global
Cooling Method	Air, Liquid
Max. Cooling	30 °C below ambient
Binning	2 x 2, 4 x 4, 8 x 8
Data Bit Depth	8 bit, 10 bit, 12 bit

＊仕様は、予告なく変更される場合があります。
