sCMOSカメラ Large Formatシリーズ Dhyana 4040
製品詳細
分野
- 分析・検査
- 計測
- セキュリティ・監視
- イメージング
- バイオ・ライフサイエンス
- 装置開発
- その他
メーカー
Tucsen Photonics（中国）
総代理店(sCMOSカメラ、大学・官公庁向けに限る)概要
Dhyana 4040 は、有効面積36.9×36.9mmの大型センサーを搭載したsCMOSカメラです。低ノイズかつ高速に測定が可能です。
特長
・画素数 : 4096×4096
・素子サイズ：9×9 μm
・大フレームレート：16.5fps@CameraLink
・QE：74%@600 nm
・ローリングシャッター
・CameraLink、USB3.0

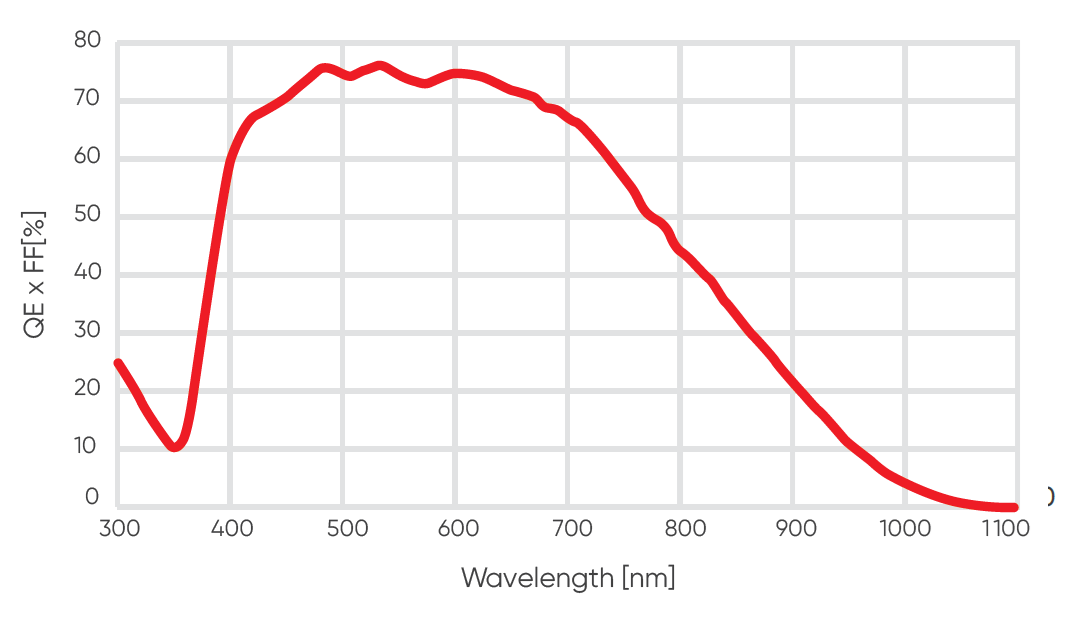

■QE曲線
仕様
■ 主な仕様
Model Dhyana 4040
Sensor Type FSI sCMOS
Sensor Model Gpixel GSENSE4040
Peak QE 74 % @ 600 nm
Color / Mono Mono
Array Diagonal 52.1 mm
Effective Area 36.9 mm x 36.9 mm
Resolution 4096 (H) x 4096 (V)
Pixel Size 9 μm x 9 μm
Full-Well Capacity Typ. : 70 ke-
Dynamic Range Typ. : 86 dB
Frame Rate 16.5 fps @ CameraLink, 9.7 fps @ USB 3.0
Shutter Type Typ. : 3.6 e-
Readout Noise Rolling
Exposure Time 10 μs ~ 3600 s
DSNU 0.5 e-
PRNU 0.002
Cooling Method Air, Liquid
Max. Cooling 45 ℃ below ambient
Dark Current Air: 0.15 e-/pixel/s, Liquid: 0.1 e-/pixel/s
Binning 2 x 2, 4 x 4
ROI Support
Timestamp Accuracy 1 μs accuracy
GPS TimeStamp 8 ns accuracy
Trigger Mode Hardware, Software
Output Trigger Signals Exposure start, Global, Readout end, High level, Low level
Trigger Interface SMA , CC1
Data Interface USB 3.0, CameraLink
Data Bit Depth 12 bit, 16 bit
Optical Interface Optional F-Mount / User-customization
Power Supply 12 V / 8 A
Power Consumption ＜ 45 W
Dimensions 105 mm x 95 mm x 123.5 mm
Weight 2 kg
Software Mosaic1.6, Samplepro, MaximDL, Labview, Matlab
SDK C, C++, C#
Operating System Windows, Linux
Operating Environment Working: Temperature -25 ~ 45 ℃ , Humidity 0 ~ 95 %
Storage Temperature -35 ~ 60 ℃ , Humidity 0 ~ 95 %
