真空対応手動ステージ
製品詳細
分野
- 計測
- 教育
- 装置開発
- その他
メーカー
Standa（リトアニア）
正規代理店概要
Standa 社では、電動ステージからシンプルな手動光学マウントまで、真空システム、真空対応デバイスの設計と製造に豊富な経験があります。
Standa社製真空対応機器はすべて 10 -6 Torr の真空用に設計されています。
特長
・10 -6 Torr の真空用に設計
・複数モデルから選択可能
・1軸、2軸、3軸モデル
仕様

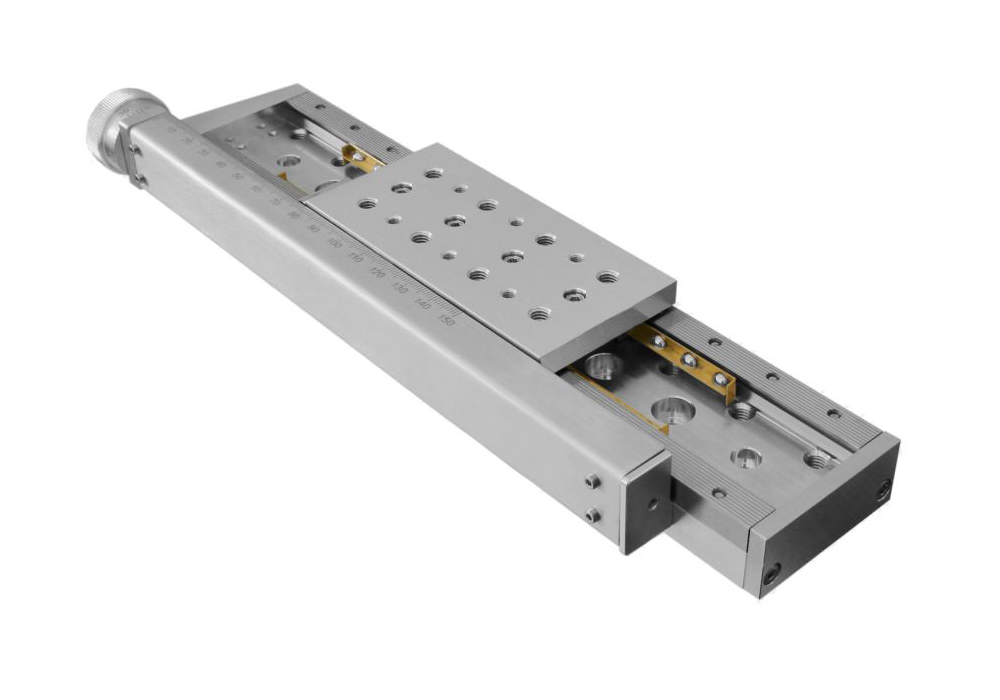

■ 7T175V
 |
・移動範囲 100、150 mm ・XYZ構成用に積み重ね可能 ・便利な取り付け穴のパターン ・スチール精密ボールベアリング |
| Specifications | ||
|---|---|---|
| Travel range | 7T175V-100 | 100 mm |
| 7T175V-150 | 150 mm | |
| Sensitivity | 1µm | |
| Tracking accuracy | 2 µm | |
| Reading accuracy | 10 µm | |
| Load capacity: | Horizonatal | 40 kg |
| Vertical | 9 kg | |
| Assembles | X-Y | directly |
| Z | 2AB175V-100 | |

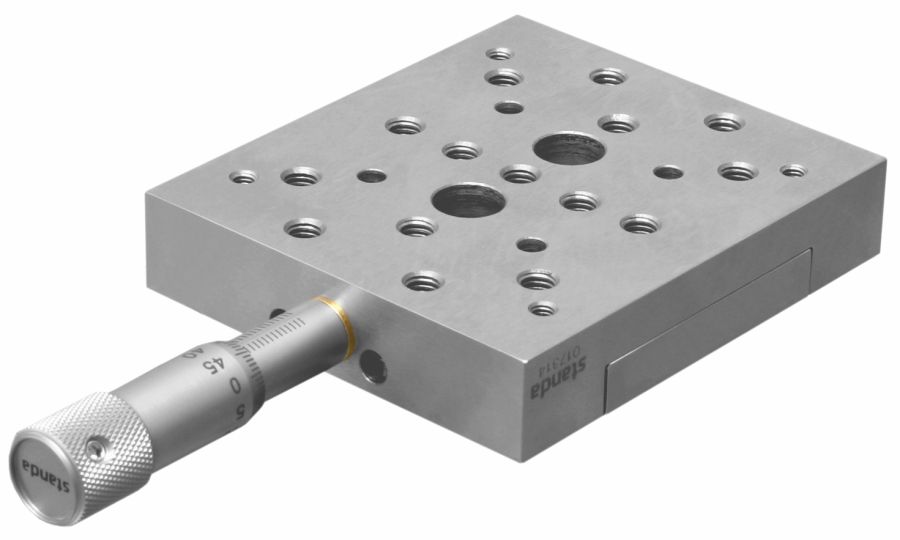

■ 7T67SSV-25
 |
・広い取付面 ・XYZ構成用に積み重ね可能 ・便利な取り付け穴のパターン |
| Specifications | ||
|---|---|---|
| Travel range | 25 mm | |
| Sensitivity | 1 µm | |
| Reading accuracy | 10 µm | |
| Angular deviation | <200 µRad | |
| Tracking accuracy | 2 µm | |
| Load capacity: | Horizontal | 20 kg |
| Vertical | 5 kg | |
| Vacuum | 10-6 Torr | |
| Assemblies: | X-Y | directly |
| Z | 2AB67SSV-25 | |

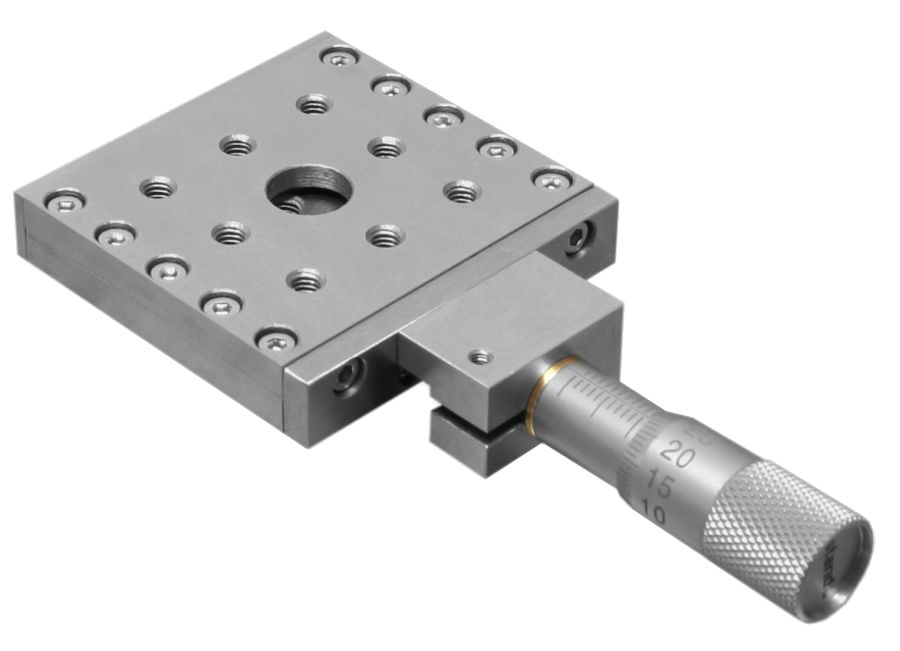

■ 7T164SSV-10
 |
・10.5mm高の 1軸ステージ、20mm高の2軸ステージ ・コンパクトなXY構成 ・精密ボールベアリング |

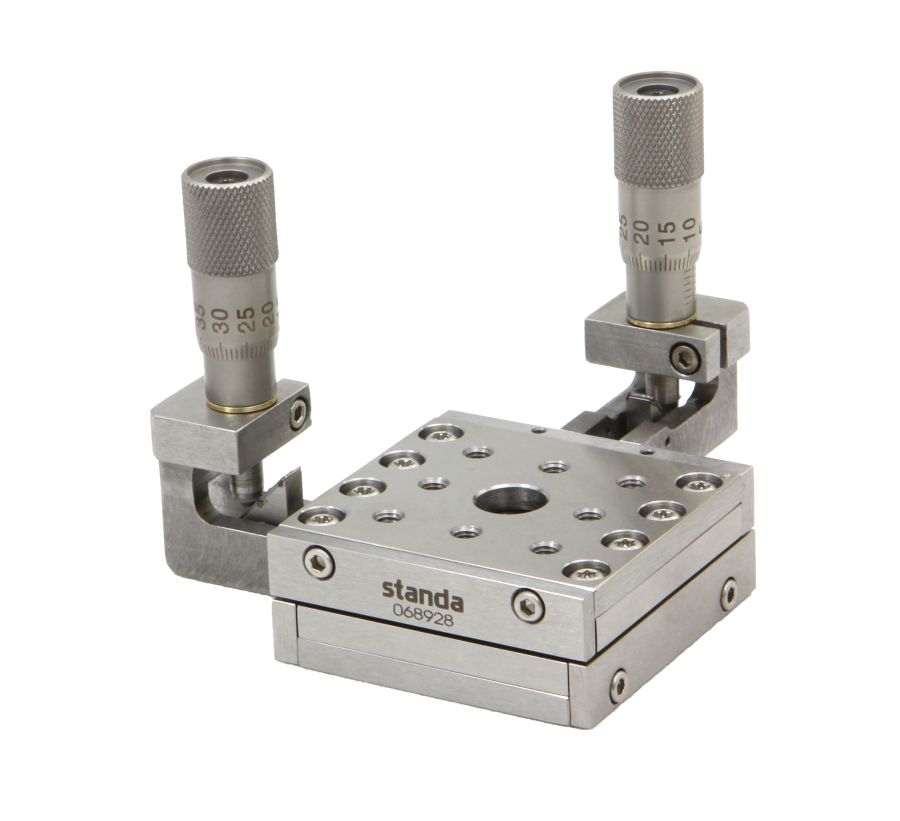

■ 7T164SSV-VD
 |
・精密ボールベアリング |

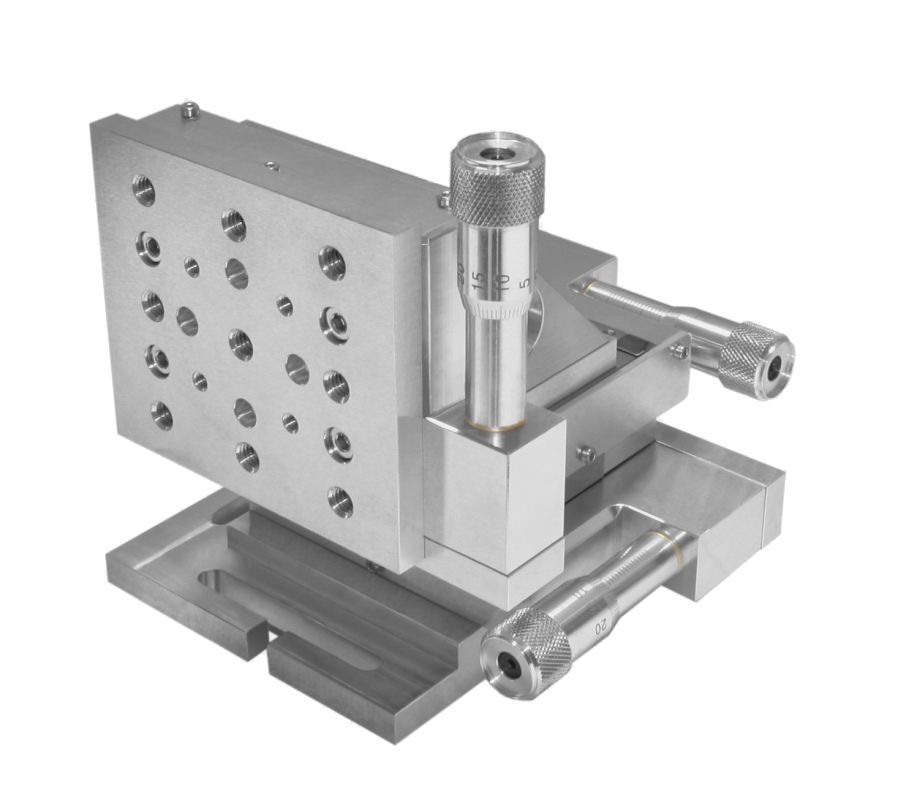

■ 7T38V XYZ
 |
・X、Y、Z軸の移動距離15mm ・高分解能 |
| Specifications | ||
|---|---|---|
| Travel range | 15 mm | |
| Sensitivity | 1 µm | |
| Tracking accuracy | 2 µm | |
| Scale graduation | 10 µm | |
| Load capacity | 5 kg | |
| Weight | 1.35 kg | |
