真空対応電動ステージ

製品詳細

この製品についてお問い合わせする

分野

  • 計測
  • 教育
  • OEM/組込み
  • 装置開発
  • その他

メーカー

Standa（リトアニア）

正規代理店

概要

Standa 社では、電動ステージからシンプルな手動光学マウントまで、真空システム、真空対応デバイスの設計と製造に豊富な経験があります。

Standa社製真空対応機器はすべて 10 -6 Torr の真空用に設計されています。
真空対応ステッピング モーターを搭載した製品に対応する電源も併せて提供しています。

特長

・10 -6 Torr の真空用に設計
・複数モデルから選択可能
・1軸、2軸モデル

仕様

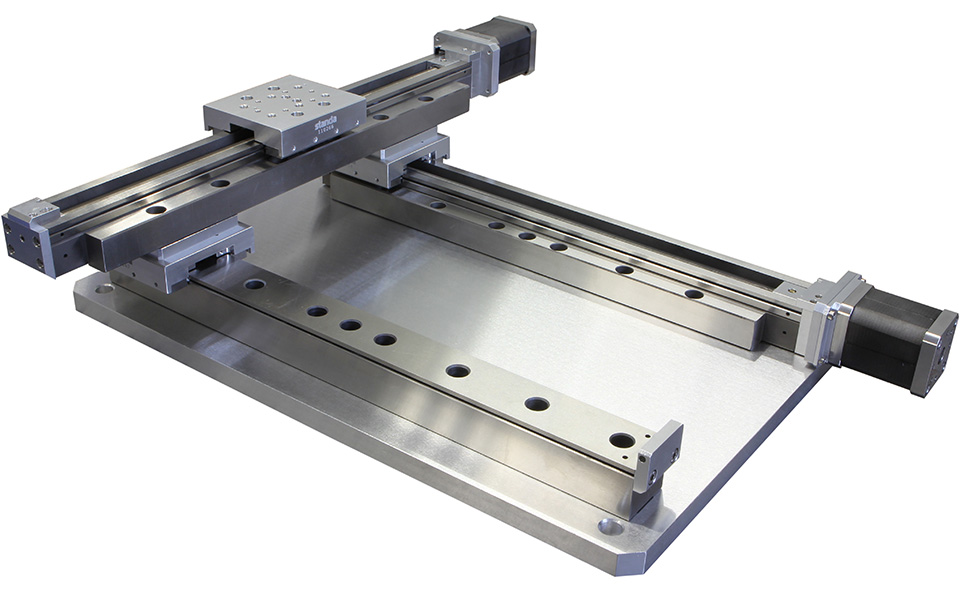

■ 8MT160V-300XY

・移動範囲　300 x 300 mm
・ステンレススチールレール設計
・安定性と剛性を確保
・循環ボールモジュールがプラットフォームに組み込まれています
・大気用モデルあり

　メーカー製品ページ
Specifications
Travel rangeX-axis300 mm
Y-axis300 mm
ResolutionFull Step2.5 µm
1/8 step0.31 µm
Lead screw pitch0.5 mm
Max. speed8 mm/s
Load capacityHorizontal10 kg
Verticalrequest
MotorsV423
Supply voltage36 V
Motor connectorHDB15(M)
Recommended controller8SMC5-USB

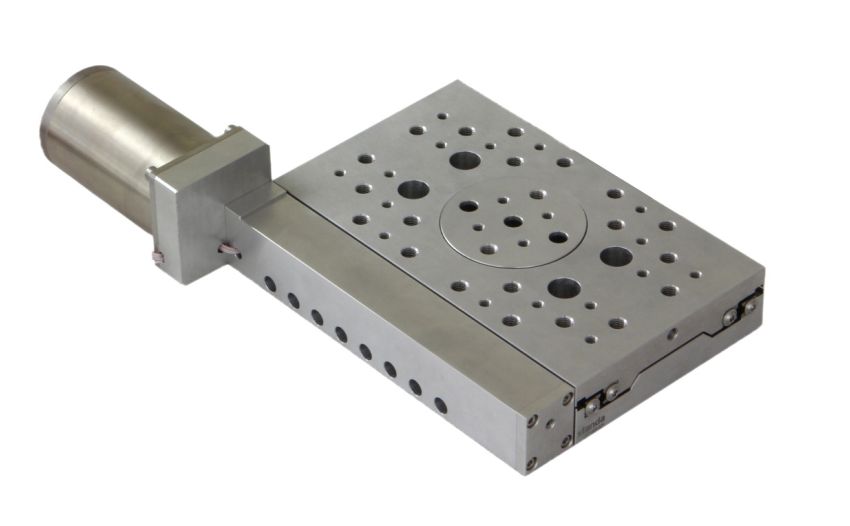

■ 8MT167V-100

Specifications
Travel tange100 mm
Resolutionin full step1 μm
in 1/8 step0.125 μm
Lead screw pitch0.5 mm
Reduction ratio2.5/1
Max speed2 mm/s
Load capacityHorizontal6 kg
Vertical1.5 kg
MotorVSS42
Vacuum compatible cableIntegrated, 2 m
ConnectorHDB15 (M)
Limit Switches2, mechanical
　switch polarityPushed is closed
Weight1.6 kg

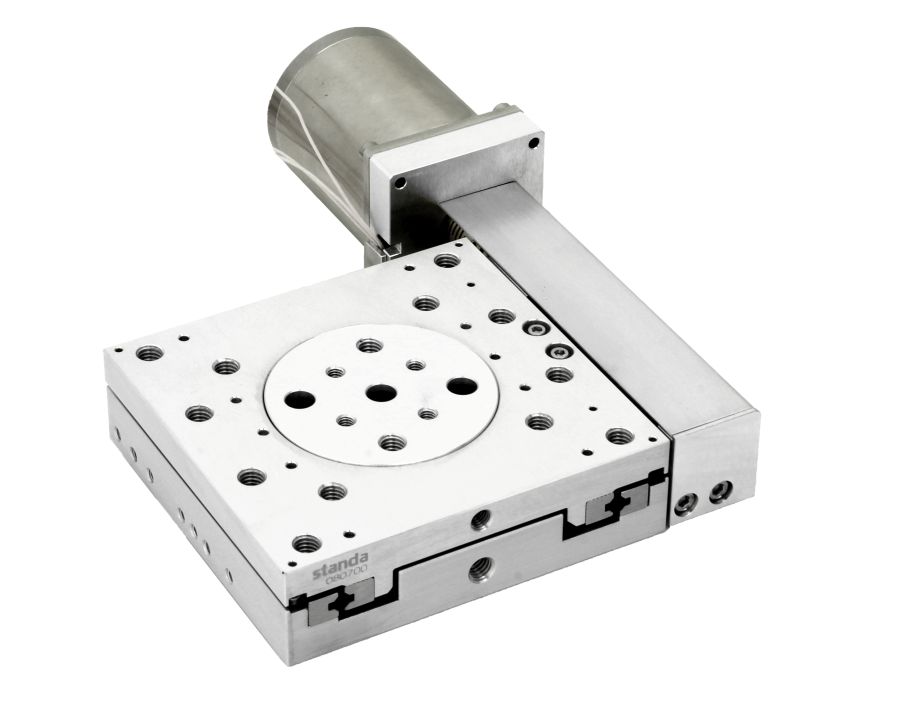

■ 8MT167V-25

・ロープロファイル
・インサートプラットフォーム
・クリアアパーチャ Ø50 mm
・ロープロファイル設計で高い剛性と熱安定性

　メーカー製品ページ
Specifications
Travel tange25 mm
Resolutionin full step1.25 μm
in 1/8 step0.156 μm
Lead screw pitch0.25 mm
Max speed2.5 mm/s
Load capacityHorizontal5 kg
Vertical3.5 kg
MotorVSS42
Vacuum compatible cableIntegrated, 2 m
ConnectorHDB15 (M)
Limit Switches2, mechanical
　switch polarityPushed is closed
Weight0.85 kg

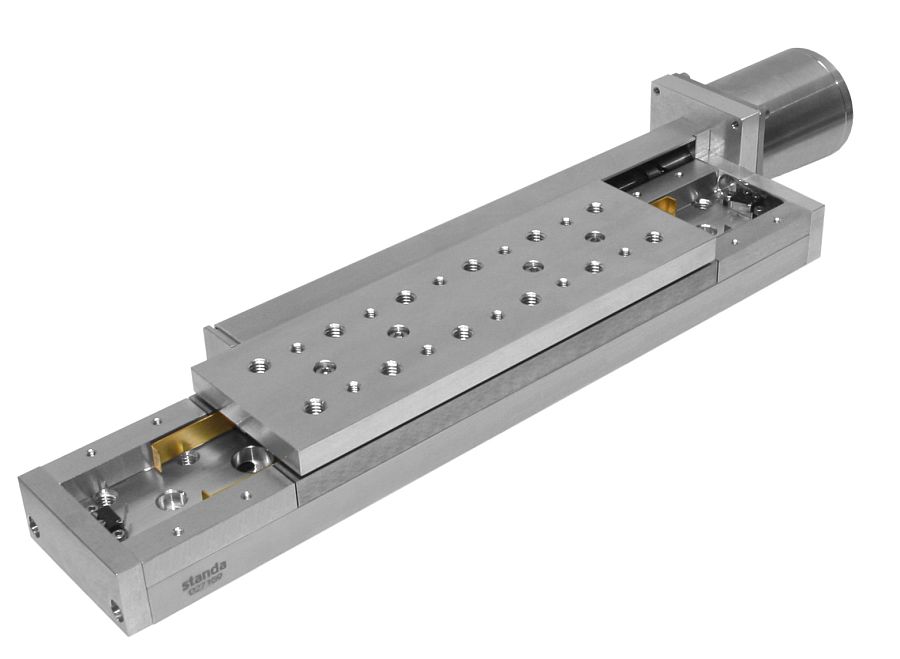

■ 8MT175V

・コンパクト設計
・解像度 0.31 µm (1/8 ステップ)
・高いガイドウェイ精度リードスクリューピッチ 0.5 mm
・X-Y-Z 構成が利用可能
・大気用モデルあり

　メーカー製品ページ
Specifications
Lead screw pitch0.5 mm
Resolution in full2.5 μm
Max speed5 mm/s
Load capacityHorizontal8 kg
Vertical3 kg
Vacuum, Torr10-6
Motor ConnectorDB9 (M)
Stepper MotorVSS42
AssembliesX-YDirectly
Z2AB175V
To flat surface3BP175V
Recommended controller8SMC5-USB
TypePushed is “closed”

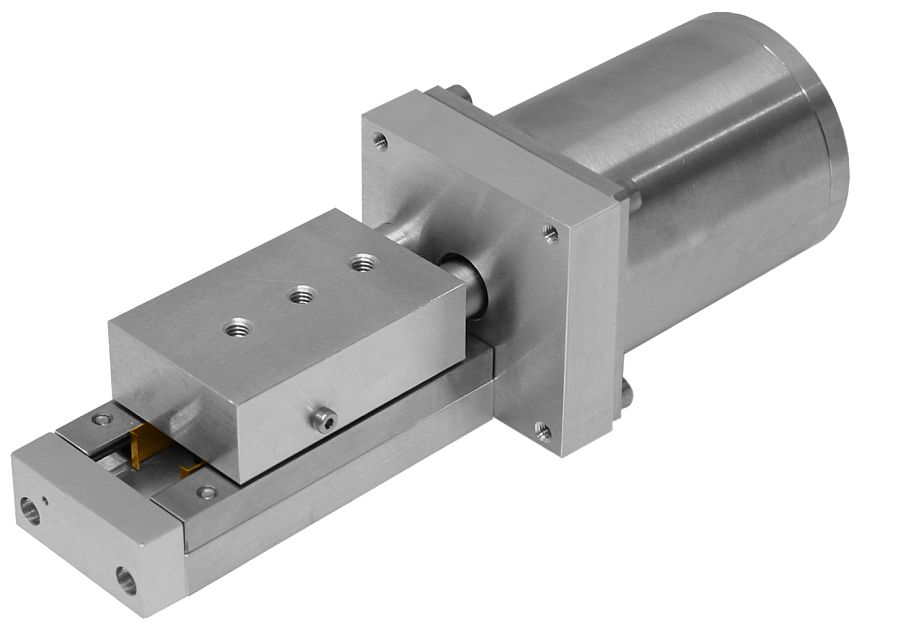

■ 8MT173V

Model8MT173V-108MT173V-208MT173V-258MT173V-30
Travel range, mm10202530
Lead screw pitch, mm0.25
Resolution in full step*, µm1.25
Max. speed*, mm/s2.5
Load capacity:
(motor position from below only)		Horizontal, kg3
Vertical, kg1
Fleuroplastic cableintegrated, 2 m length
Motor connectorHDB15(M)
MotorVSS42
Weight, kg0.420.480.490.5
Assemblies:X-Y2CP173V-20
Z2AB173V-20
Recommended controllers8SMC5-USB
*Test condition : STANDA controllers; Power supply 36V

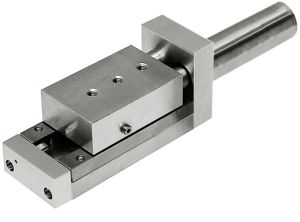

■ 8MT173V-DCE

Model8MT173V-10DCE8MT173V-20DCE8MT173V-25DCE8MT173V-30DCE
Travel range, mm10202530
Lead screw pitch, mm0.25
Resolution, µm0.028
Minimal incremental motion, µm0.1
Bi-directional Repeatability, µm0.4
Max. speed*, mm/s0.16
Load capacity:
(motor position from below only)		Horizontal, kg5
Vertical, kg1
Fleuroplastic cableintegrated, 2 m length
Motor connectorHDB15(M)
MotorDCE1841
Weight, kg0.430.460.470.48
Assemblies:X-Y2CP173V-20
Z2AB173V-20
Recommended controller8SMC5-USB

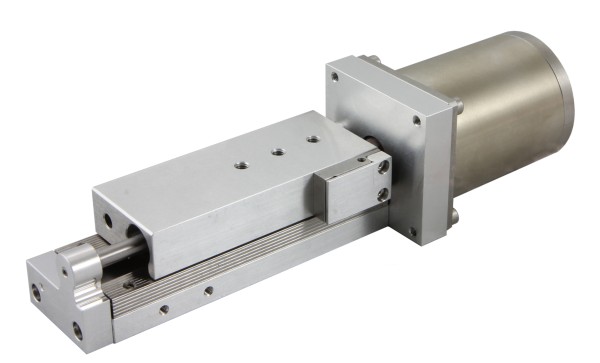

■ 8MT30V-50

Specifications
Travel tange50 mm
Lead screw pitch0.25 mm
Resolution in full step1.25 μm
Max speed2.5 mm/s
Load capacityHorizontal3 kg
Vertical1 kg
Fleuroplastic cable2 m length (integrated)
Motor ConnectorHDB15 (M)
MotorVSS42
Weight0.55 kg
AssembliesX-Y2CP173V-50-20
Z2AB173V-20-50
Recommended controllers8SMC5-USB

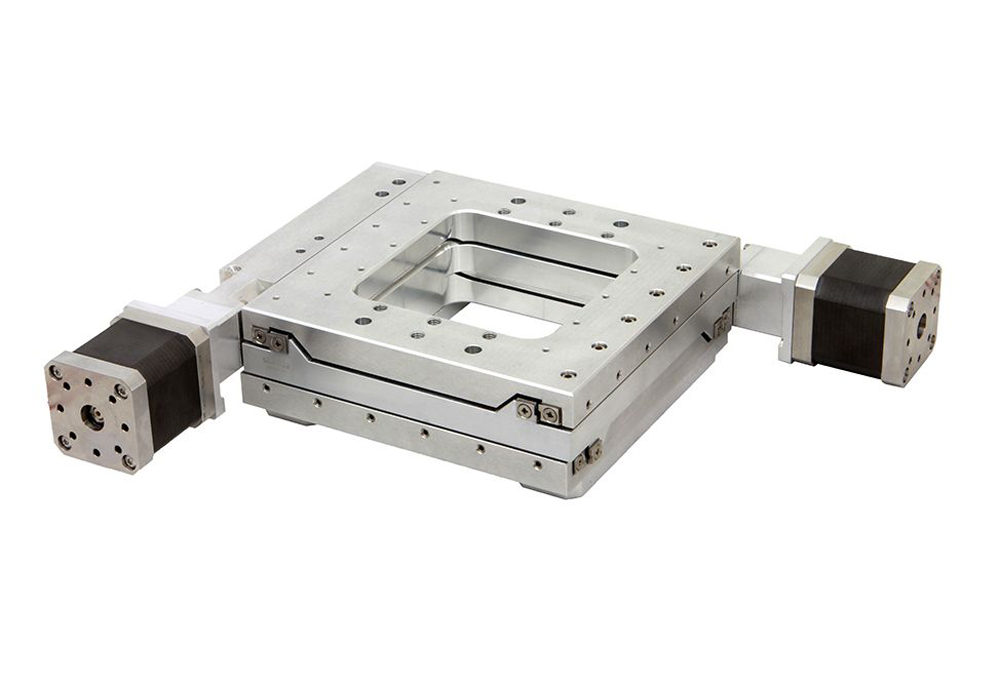

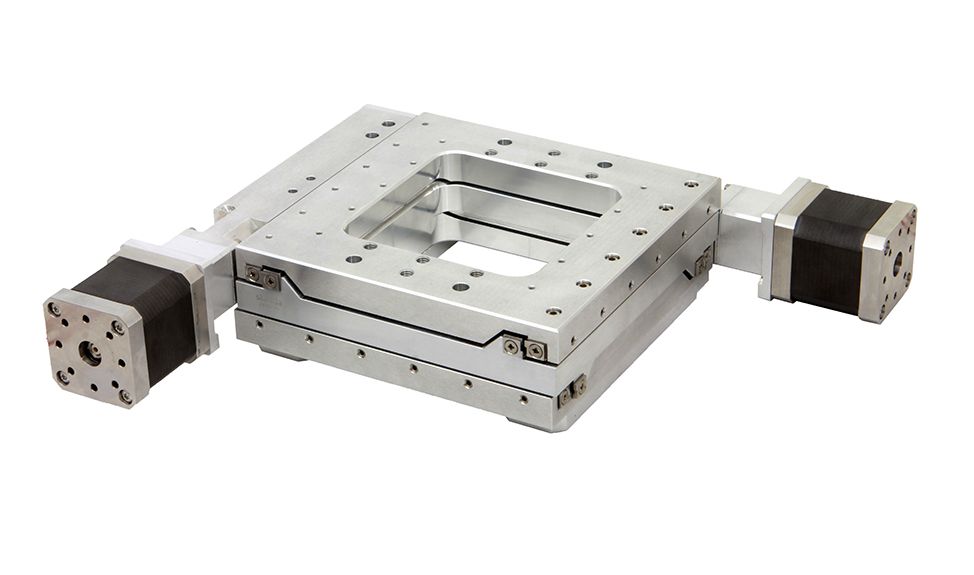

■ 8MTFV

・移動範囲　40 x 40 mm
・多くの顕微鏡タイプに対応するカスタム サポートブラケット
・主要ブランドの顕微鏡およびマクロビューアに適合
・画像分析用
・大気用モデルあり

　メーカー製品ページ
Specifications
Travel tange40 x 40 mm
Lead screw pitch0.5 mm
Resolution　full step2.5 μm
　1/8 step0.31 μm
Max speed5 mm/s
Load capacity　Horizontal15 kg
　Vertical3.5 kg
Vacuum compatible cableIntegrated, 2 m length
Motor ConnectorHDB15 (M)
MotorV423
Weight3.5 kg
Mechanical end limit switches4 (2 per axis)
　switch polarityPushed is closed
Recommended controllers8SMC5-USB
