真空対応電動アクチュエーター
製品詳細
分野
- 計測
- 教育
- 装置開発
- その他
メーカー
Standa（リトアニア）
正規代理店概要
Standa 社では、電動ステージからシンプルな手動光学マウントまで、真空システム、真空対応デバイスの設計と製造に豊富な経験があります。
電動アクチュエーターは、主にミラーや光学マウントのリモートによる微調整に使用されます。
アクチュエーター本体はアルミニウム製で、アクチュエータは梱包および出荷前に真空チャンバーで洗浄されます。
Standa社製真空対応機器はすべて 10 -6 Torr の真空用に設計されています。
真空対応ステッピング モーターを搭載した製品に対応する電源も併せて提供しています。
特長
・10 -6 Torr の真空用に設計
・複数モデルから選択可能
仕様

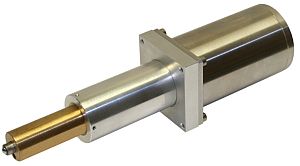

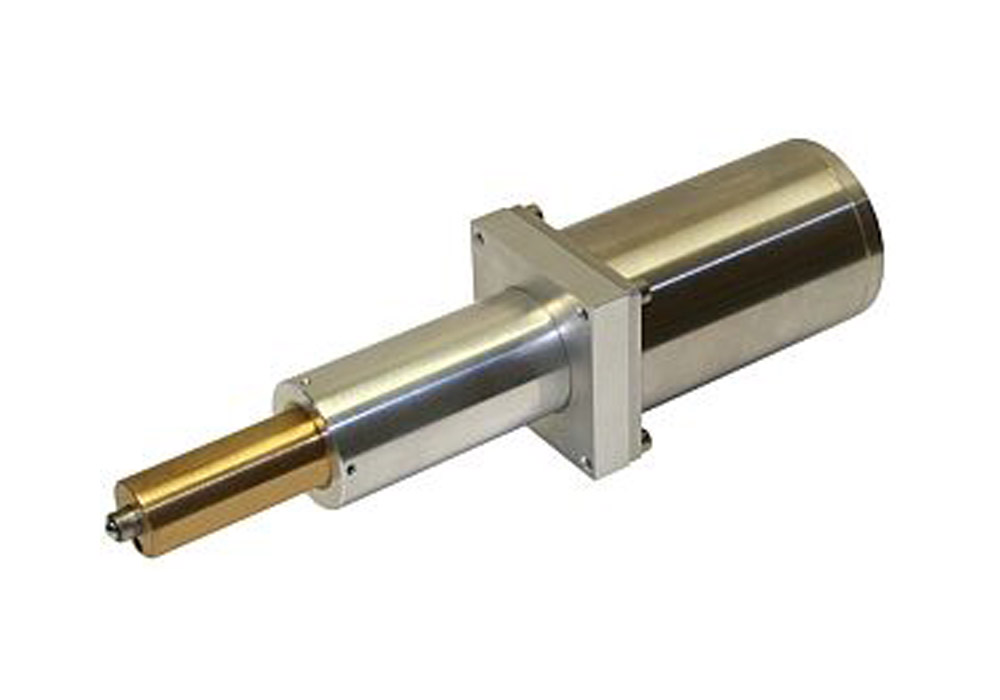

■ 8MS00V
| Specifications | ||
|---|---|---|
| Resolution | in full step | 1.25 µm |
| in 1/8 step | 0.156 µm | |
| Lead screw pitch | 0.25 mm | |
| Max speed | 2.5 mm/s | |
| Nominal force | 30 N | |
| Motor | VSS43 | |
| Vacuum compatible cable | integrated, 2 m | |
| Connector | HDB15(M) | |
| Recommended controllers | 8SMC5-USB | |
| Limit Switches | 2, mechanical | |
| switch polarity | pushed is closed | |

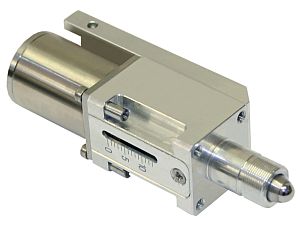

■ 8CMA06V
 |
・コンパクト |

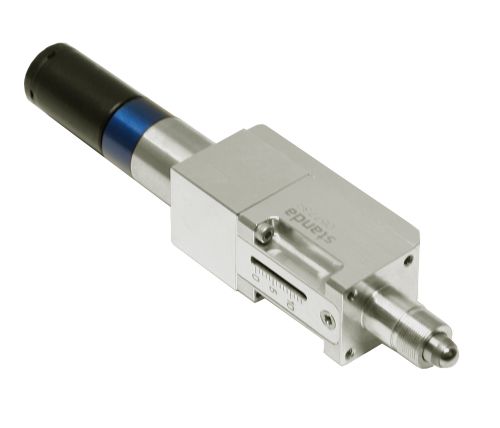

■ 8CMA16DCV
| Specifications | ||
|---|---|---|
| Travel range | 8CMA16DCV-13/15 | 13 mm |
| 8CMA16DCV-25/15 | 25 mm | |
| Minimum Incremental Motion | 0.028 μm | |
| Lead screw pitch | 0.25 mm | |
| Max.speed | 0.15 mm/s | |
| Nominal force | 30 N | |
| Vacuum, Torr | 10-6 | |
| Fluoroethylene based cable | integrated, 2 m length | |
| Motor connector | HDB15(M) | |
| DC motor | DCE1841 vacuum version | |
| Weight | 8CMA16DCV-13/15 | 0.12 kg |
| 8CMA16DCV-25/15 | 0.15 kg | |
| Recommended controller | 8SMC5-USB | |

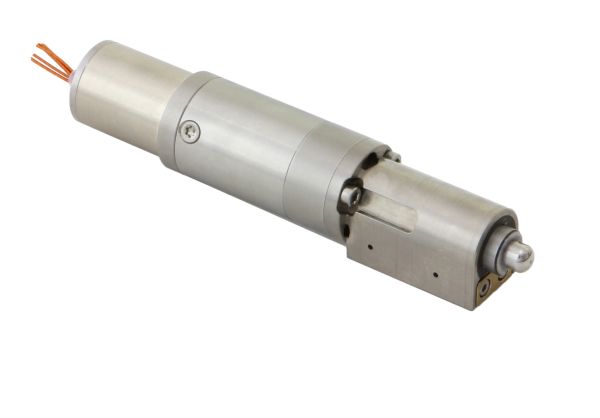

■ 8MAV
 |
・軽量 ・小型 ・高分解能 ・宇宙用バージョンあり |
| Specifications | ||
|---|---|---|
| Travel range | 8MAV-8 | 8 mm |
| 8MAV-16 | 16 mm | |
| Resolution in full step | 0.051 μm | |
| Lead screw pitch | 0.5 mm | |
| Reduction motor-reduction gear | 49:1 | |
| Maximum speed | 0.102 mm/s | |
| Maximum force | 150 N | |
| Vacuum compatible cable | integrated, 0.6 m length | |
| Motor connector (for testing) | HDB15(M) | |
| Vacuum compatible stepper motor | VSS19 | |
| Limit switches | none | |
| Weight | 8MAV-8 | 0.155 kg |
| 8MAV-16 | 0.2 kg | |
| Recommended controllers | 8SMC5-USB | |
