電動アイリス
製品詳細
分野
- 計測
- 教育
- 装置開発
- その他
メーカー
Standa（リトアニア）
正規代理店概要
ステッピングモーター駆動による電動アイリスです。
最小開口径は0.5mmから4mm、最大開口径は5mmから98mmで、サイズの異なるモデルを豊富にご用意しています。最小開口径から最大開口径に開くまでにわずか数秒、さらに滑らかに行なわれます。
それぞれ異なる温度耐性を持つ3種類のリーフがあり、最大温度耐性が400℃までステンレススチール製も選択可能です。
特長
・最大開口径 5mm～98mm
・異なる温度耐性の3種類のリーフモデル
* 最大180℃(-ARモデル)、最大250℃(-Nモデル)、最大400℃(-Hモデル)
・閉塞速度 (最小–最大) ～3秒
・スムーズな開閉動作
・真空対応モデルも提供可能
仕様

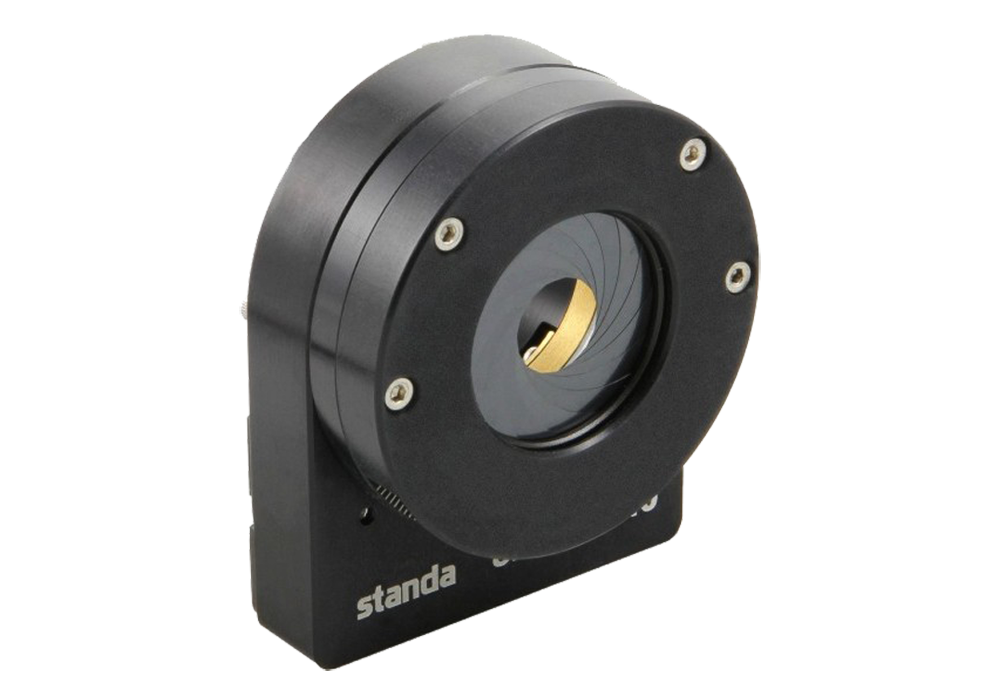

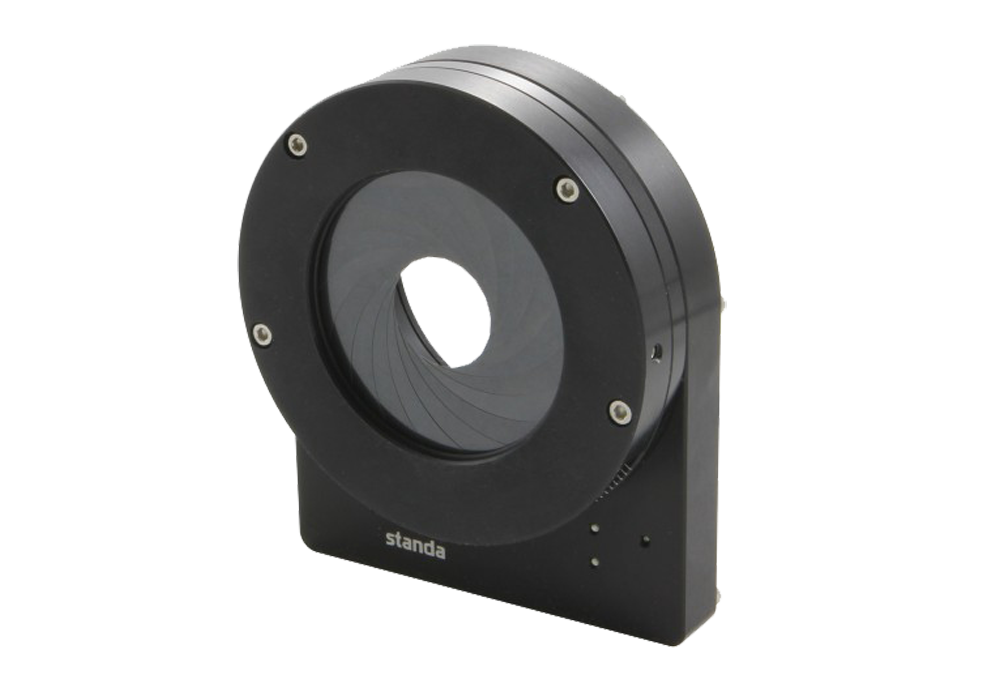

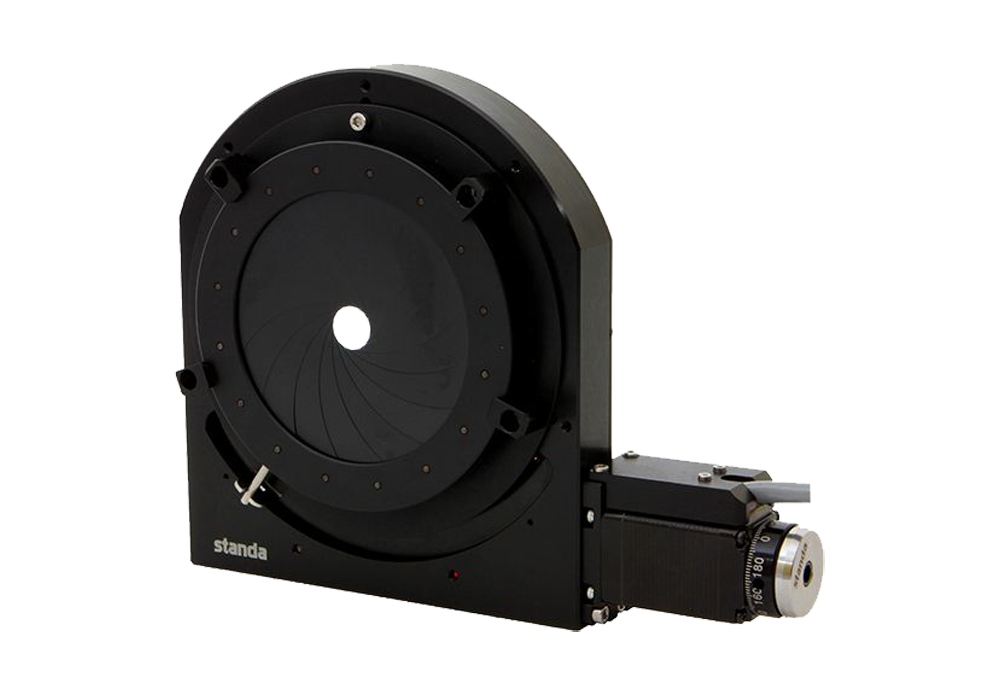

| 8MID10-40シリーズ | 8MID40-70シリーズ | 8MID70-130シリーズ |
 |
 |
 |
■真空対応モデル
■ 仕様：電動アイリス
| 型番 | アイリスダイヤフラム 型番 | 最大開口径 (mm) | 最小開口径 (mm) | 分解能 (steps/mm) | 閉塞速度 (秒) |
|
|---|---|---|---|---|---|---|
| 8MID10-40シリーズ (最大開口径：Φ5 ～ 27 mm) | ||||||
| 8MID5-0.5-AR | 10IBS10-5-0.5-AR | 5 | 0.5 | 385 | 1.2 | |
| 8MID5-0.5-N | 10IBS10-5-0.5-N | 5 | 0.5 | 385 | 1.2 | |
| 8MID7-0.5-AR | 10IBS12-7-0.5-AR | 7 | 0.5 | 301 | 1.2 | |
| 8MID7-0.5-N | 10IBS12-7-0.5-N | 7 | 0.5 | 301 | 1.2 | |
| 8MID8-1-N | 10IBS14.8-8-1-N | 8 | 1 | 244 | 1.2 | |
| 8MID8.2-0.8-N | 10IBS14-8.2-0.8-N | 8.2 | 0.8 | 240 | 1.2 | |
| 8MID12-1-AR | 10IBS19.8-12-1-AR | 12 | 1 | 180 | 1.2 | |
| 8MID12-1-H | 10IBS19.8-12-1-H | 12 | 1 | 180 | 1.2 | |
| 8MID12-1-N | 10IBS19.8-12-1-N | 12 | 1 | 180 | 1.2 | |
| 8MID14-1-AR | 10IBS22-14-1-AR | 14 | 1 | 161 | 1.2 | |
| 8MID14-1-N | 10IBS22-14-1-N | 14 | 1 | 161 | 1.2 | |
| 8MID15-1-H | 10IBS24-15-1-H | 15 | 1 | 141 | 1.2 | |
| 8MID15-1-N | 10IBS24-15-1-N | 15 | 1 | 141 | 1.2 | |
| 8MID18-1-AR | 10IBS28-18-1-AR | 18 | 1 | 118 | 1.2 | |
| 8MID20-1.2-AR | 10IBS30-20-1.2-AR | 20 | 1.2 | 106 | 1.2 | |
| 8MID20-1.2-H | 10IBS30-20-1.2-H | 20 | 1.2 | 106 | 1.2 | |
| 8MID20-1.2-N | 10IBS30-20-1.2-N | 20 | 1.2 | 106 | 1.2 | |
| 8MID22-1.5-N | 10IBS33-22-1.5-N | 22 | 1.5 | 102 | 1.2 | |
| 8MID25-1.5-N | 10IBS37-25-1.5-N | 25 | 1.5 | 89 | 1.2 | |
| 8MID22-0-H | 10IBC39-22-H | 22 | 0 | 385 | 1.2 | |
| 8MID22-0-N | 10IBC39-22-N | 22 | 0 | 385 | 1.2 | |
| 8MID27-1.5-AR | 10IBS40-27-1.5-AR | 26 | 1.5 | 79 | 1.2 | |
| 8MID27-1.5-H | 10IBS40-27-1.5-H | 26 | 1.5 | 79 | 1.2 | |
| 8MID27-1.5-N | 10IBS40-27-1.5-N | 26 | 1.5 | 79 | 1.2 | |
| 8MID40-70シリーズ (最大開口径：Φ30 ～ 50 mm) | ||||||
| 8MID30-1.5-H | 10IBS43-30-1.5-H | 30 | 1.5 | 125 | 2 | |
| 8MID30-1.5-N | 10IBS43-30-1.5-N | 30 | 1.5 | 125 | 2 | |
| 8MID34-2-AR | 10IBS49-34-2-AR | 34 | 2 | 111 | 2 | |
| 8MID34-2-H | 10IBS49-34-2-H | 34 | 2 | 111 | 2 | |
| 8MID36-2.5-N | 10IBS50-36-2.5-N | 36 | 2.5 | 106 | 2 | |
| 8MID37-2.5-N | 10IBS53-37-2.5-N | 37 | 2.5 | 100 | 2 | |
| 8MID40-2.5-N | 10IBS60-40-2.5-N | 40 | 2.5 | 90 | 2 | |
| 8MID42-2.5-N | 10IBS58-42-2.5-N | 42 | 2.5 | 91 | 2 | |
| 8MID45-2.5-H | 10IBS64-45-2.5-H | 45 | 2.5 | 84 | 2 | |
| 8MID45-2.5-N | 10IBS64-45-2.5-N | 45 | 2.5 | 84 | 2 | |
| 8MID50-2.5-N | 10IBS70-50-2.5-N | 50 | 2.5 | 75 | 2 | |
| 8MID70-130シリーズ (最大開口径：Φ60 ～ 98 mm) | ||||||
| 8MID60-4-H | 10IBS82-60-4-H | 60 | 4 | 178 | 3 | |
| 8MID60-4-N | 10IBS82-60-4-N | 60 | 4 | 178 | 3 | |
| 8MID75-4-H | 10IBS100-75-4-H | 75 | 4 | 143 | 3 | |
| 8MID75-4-N | 10IBS100-75-4-N | 75 | 4 | 143 | 3 | |
| 8MID81-3-AR | 10IBS110-81-3-AR | 81 | 3 | 132 | 3 | |
| 8MID90-3.5-AR | 10IBS120-90-3.5-AR | 90 | 3.5 | 122 | 3 | |
| 8MID98-4-H | 10IBS130-98-4-H | 98 | 4 | 112 | 3 | |
| 8MID98-4-N | 10IBS130-98-4-N | 98 | 4 | 112 | 3 | |
*-N : スプリングスチール、 黒色仕上げ、最大250℃
*-H : ステンレス鋼、最大400℃
各資料
STANDA社製電動アイリスカタログ(英)
電動アイリスSTEPファイル 8MID10-40シリーズ
電動アイリスSTEPファイル 8MID40-70シリーズ
電動アイリスSTEPファイル 8MID70-130シリーズ
