Zenith polymer 標準拡散反射板
製品詳細
分野
- 分析・検査
- 計測
- センシング
- 教育
- 装置開発
メーカー
SphereOptics（ドイツ）
正規代理店概要
SphereOptics社の標準拡散反射板は、高反射性PTFEを基にした独自素材Zenith Polymer反射材から製造されています。
熱、湿気、および高出力光源からの照射に耐久性がある他、250 ～ 2450 nmの波長範囲でフラットに近い反射率を持ち、かつ理想的なランバート反射に近似した反射特性を持つなど、標準反射板として最適です。
反射率2.5～99％からなる8種類のラインナップを、Φ50mmとΦ30mmの２つのサイズで提供しています。
製品にはPTB校正証明書の反射率データが付属します。
また、NIST、ISO/IEC 17025の校正にも対応可能です。
標準は単体販売の他、反射率の異なるモデルを任意に選択可能な2、4、または8つのセットを、お求めやすいセット価格でご提供しています。

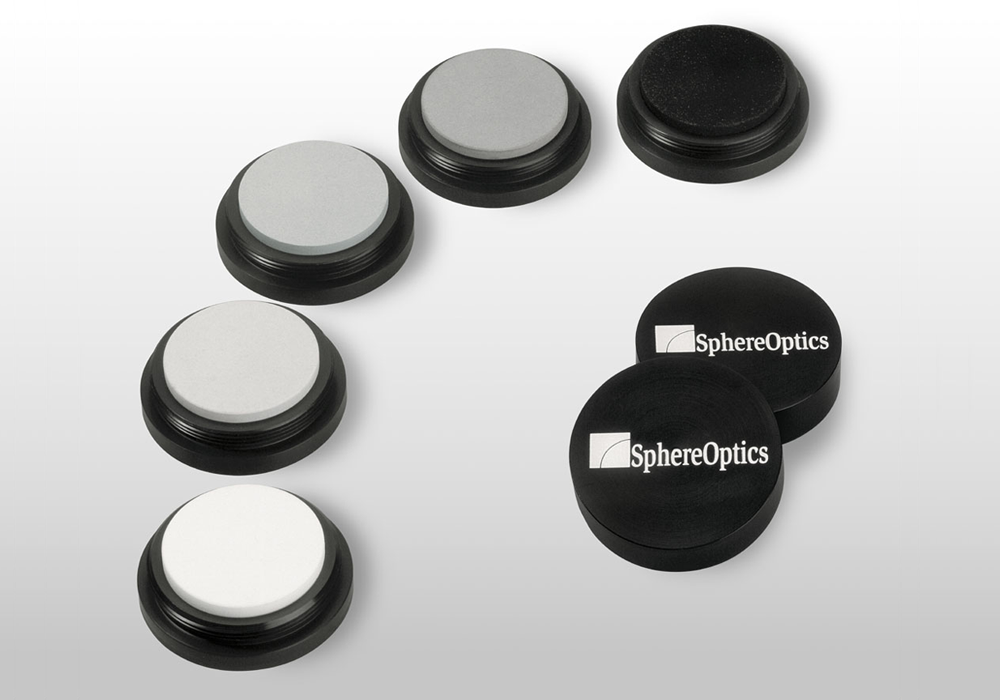

各標準反射板は、保護カバー付きの丈夫なホルダーにパッケージされ、保管箱に入れて納品されます。
■校正証明書
 |
標準モデルの製品にはPTB校正証明書と、電子ファイルの反射率データが付属します。この反射率データは250～2450 nmの波長範囲で、1 nmステップの分光反射率データになります。 ・校正証明書サンプル ： 校正証明書サンプルPDFファイル
NIST、またはISO/IEC 17025校正にも対応可能です。 |
■国際基準規格ISO/IEC 17025認定試験所
 |
SphereOptics社はISO/IEC 17025における認定試験所です。 |
特長
・校正波長範囲 250～2450nm
・理想的なランバート反射に近似
・反射率ラインナップ 99％、80％、60％、50％、25％、10％、5％、2.5％
・無極性・絶縁体・疎水性
・レーザー損傷閾値 8 J/cm2@パルスレーザー
・化学的不活性 (※除外：有機リチウム、ナトリウム化合物とは反応)
・PTB準拠の反射率データ付属 (※付属無しモデルもあり)
・動作温度範囲 -50 ～ +250 ℃
・動作湿度範囲 5 ～ 95 ％
■主なアプリケーション
・光測定の標準サンプルや校正用サンプル
・カメラのコントラスト調整サンプル
・積分球システムの校正サンプル
・分光計、光度計および放射計の校正
・環境用レーザーターゲット、環境用テストターゲット
・光源特性用テストサンプル
仕様

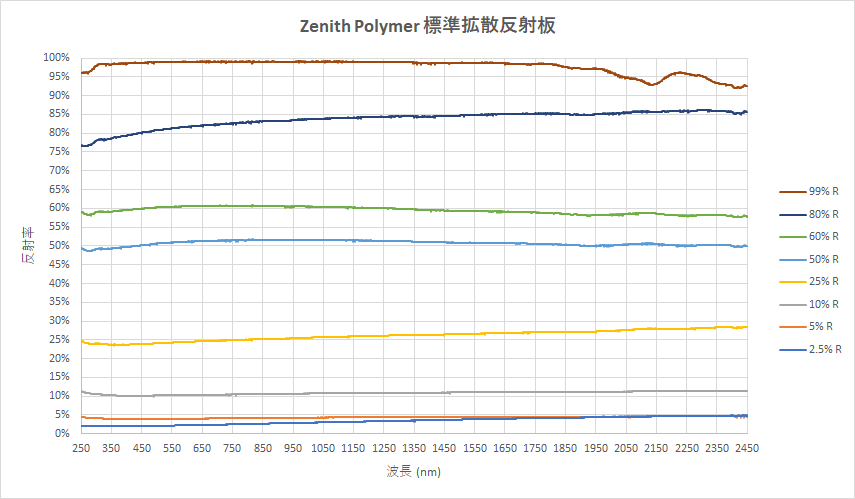

■反射率グラフ(参考)
■製品リスト ： Zenith Polymer 標準反射板
| 型名 | 反射率 | |
|---|---|---|
| 直径 50mmサイズ (PTB校正証明ありモデル) | 直径 50mmサイズ (校正証明なしモデル) | |
| SG3051 | SG3051-U | ≈ 99 ％ |
| SG3067 | SG3067-U | ≈ 80 ％ |
| SG3069 | SG3069-U | ≈ 60 ％ |
| SG3071 | SG3071-U | ≈ 50 ％ |
| SG3073 | SG3073-U | ≈ 25 ％ |
| SG3082 | SG3082-U | ≈ 10 ％ |
| SG3075 | SG3075-U | ≈ 5 ％ |
| SG3046 | SG3046-U | ≈ 2.5 ％ |
| SG3086 | SG3086-U | 2個セット(上記から任意で選択) |
| SG3088 | SG3088-U | 4個セット(上記から任意で選択) |
| SG3044 | SG3044-U | 8個セット(上記から任意で選択) |
| 直径 30mmサイズ (PTB校正証明ありモデル) | 直径 30mmサイズ (校正証明なしモデル) | |
| SG3052 | SG3052-U | ≈ 99 ％ |
| SG3068 | SG3068-U | ≈ 80 ％ |
| SG3070 | SG3070-U | ≈ 60 ％ |
| SG3072 | SG3072-U | ≈ 50 ％ |
| SG3074 | SG3074-U | ≈ 25 ％ |
| SG3083 | SG3083-U | ≈ 10 ％ |
| SG3076 | SG3076-U | ≈ 5 ％ |
| SG3045 | SG3045-U | ≈ 2.5 ％ |
| SG3087 | SG3087-U | 2個セット(上記から任意で選択) |
| SG3089 | SG3089-U | 4個セット(上記から任意で選択) |
| SG3043 | SG3043-U | 8個セット(上記から任意で選択) |
■基本仕様
| 仕様 | |
|---|---|
| サイズ | Φ 30 mm または Φ 50 mm |
| 反射率 | 2.5%、5%、10%、25%、50%、60%、80%、99% |
| 対応波長範囲 | 250nm～2450nm |
| バッチ間反射率公差 | ± 3 % |
| 表面反射率公差 (反射率均一性) | ± 1 % |
| 標準細孔サイズ | 1 ～ 20 μm、平均 6 μm |
| 表面粗さ | 3 ～ 25 μm |
| レーザーダメージ閾値 | 8 J/cm2 |
| 使用環境温度 | -50 ℃ ～ 250 ℃ |
| 使用環境湿度 | 5 ～ 95 % |
■熱線係数仕様
| 温度範囲 ( ℃ ) | 熱線係数 @ 10＾-5 (1/K) | |
|---|---|---|
| 範囲下限 (℃) | 範囲上限 (℃) | |
| -100 | -50 | 7.8 |
| -50 | 10 | 9.1 |
| 10 | 30 | 23.7 |
| 30 | 100 | 10.8 |
| 100 | 200 | 14 |
| 200 | 260 | 22.9 |
| 260 | 300 | 39.3 |
| 30 | 200 | 12.7 |
| 30 | 260 | 15.4 |
| 30 | 300 | 18.4 |
