Zenith Polymer ランバート拡散透過/拡散反射シート
製品詳細
分野
- 分析・検査
- 計測
- センシング
- 教育
メーカー
SphereOptics（ドイツ）
正規代理店概要

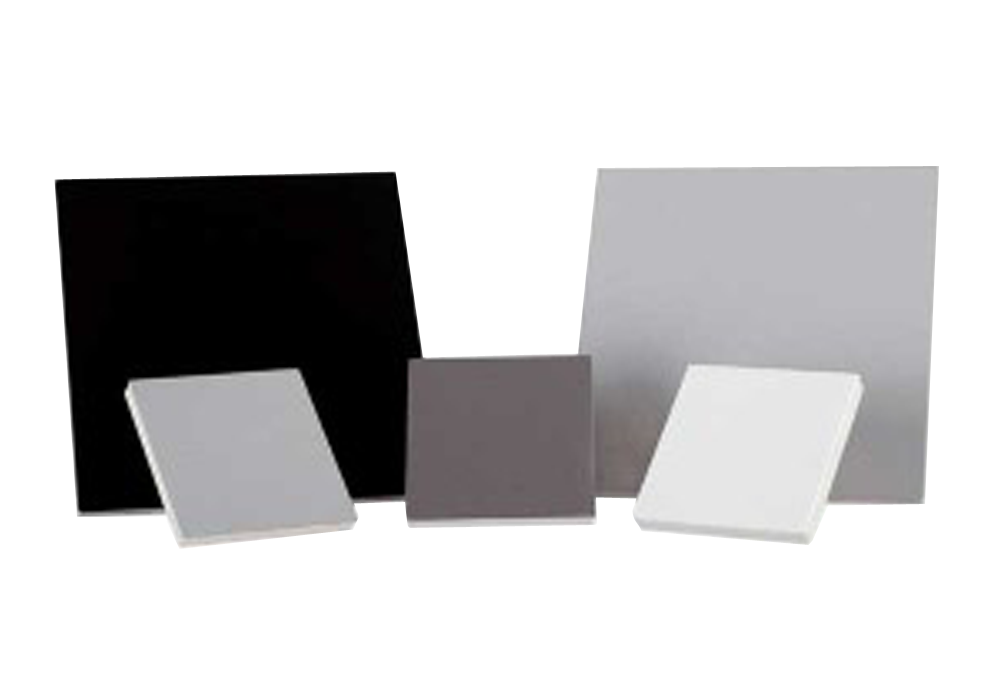

SphereOptics社製Zenith Polymer ランバート拡散透過・拡散反射シートは、250 ～ 2450 nmの幅広いスペクトル範囲で理想的なランバート透過またはランバート反射に近似したスペクトル特性を持つ拡散シートです。
シート状であるため、必要な曲面や特殊な平面形状に合わせて、ハサミやカッターで切り出しも可能です。また、シート裏面に特殊な接着剤を塗布するオプションにも可能な他、サイズや透過率・反射率の特注対応も可能です。お気軽にご相談ください。
熱、湿気、および高出力光源からの照射に耐久性があり、無極性・絶縁体・疎水性である等、高い環境安定性を持ちます。
LiDARテスト用やLiDAR研究開発用の反射ターゲットとしても多くの実績を持ち、また光源特性用テストサンプルや各種ターゲットとしても使用されています。
特長
・対応波長範囲 250～2450nm
・理想的なランバート反射・ランバート透過に近似
・反射率ラインナップ 80％、50％、30％、20％、10％、5％
・透過率ラインナップ 50％、25％、16％、8％、4％
・無極性・絶縁体・疎水性
・レーザー損傷閾値 8 J/cm2@パルスレーザー
・化学的不活性 (※除外：有機リチウム、ナトリウム化合物とは反応)
・使用可能温度範囲 -5 ～ +250 ℃
・使用可能湿度範囲 10 ～ 90 ％
・曲面や特殊な平面形状に合わせて利用可能
・特殊接着剤の塗布オプションあり
■主なアプリケーション
・LiDAR用テストターゲット
・携帯型分光計の現場校正（リモートセンシング）
・カメラのコントラスト調整サンプル
・プロジェクター全体とプロジェクターランプの検査と品質チェック用の均一な投射スクリーン
・プレゼンテーション用スクリーン
・環境用レーザーターゲット、環境用テストターゲット
・光源特性用テストサンプル
・照度測定と校正のための基準反射率サンプル
仕様

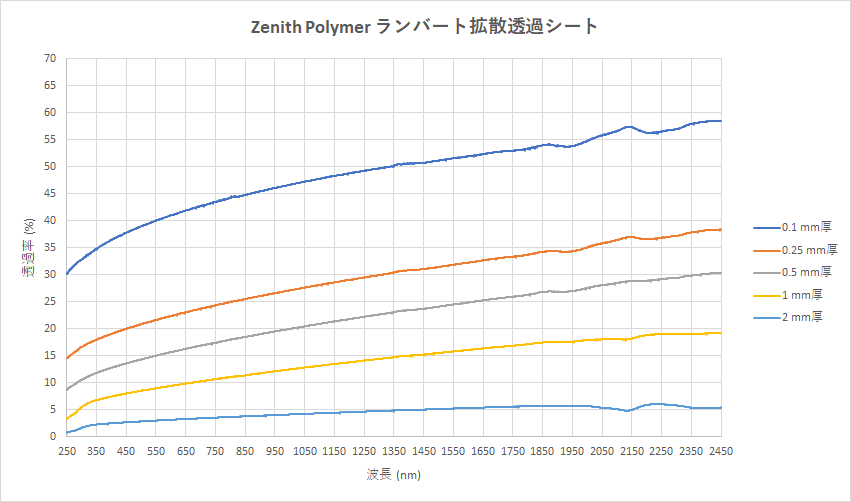

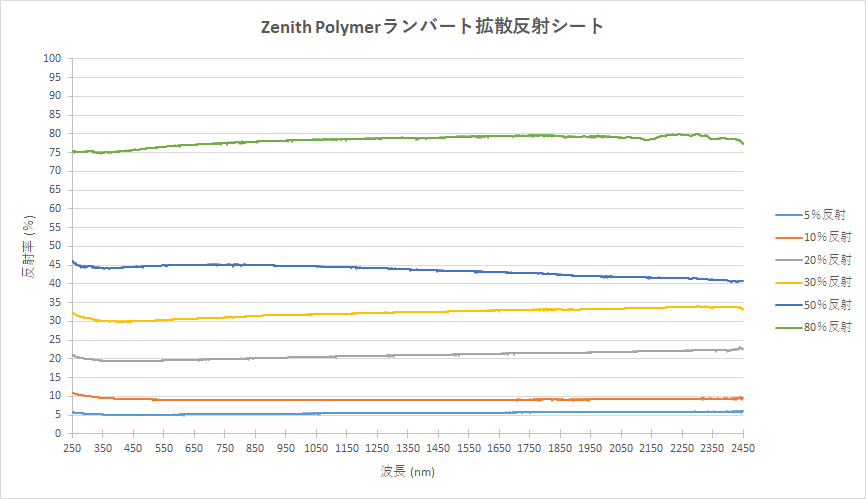

■反射率・透過率グラフ(参考：typical)
■製品リスト ： Zenith Polymer ランバート拡散透過/反射シート
・Greyscale Diffuser (ランバート反射シート)
| 型名 | 反射率 | サイズ | 厚み | |
|---|---|---|---|---|
| SG3230 | ≈ 80 ％ | 1000 x 1000 mm | 1 mm | |
| SG3229 | ≈ 80 ％ | 500 x 500 mm | 1 mm | |
| SG3228 | ≈ 80 ％ | 200 x 200 mm | 1 mm | |
| SG3224 | ≈ 50 ％ | 1000 x 1000 mm | 1 mm | |
| SG3223 | ≈ 50 ％ | 500 x 500 mm | 1 mm | |
| SG3222 | ≈ 50 ％ | 200 x 200 mm | 1 mm | |
| SG3233 | ≈ 30 ％ | 1000 x 1000 mm | 1 mm | |
| SG3232 | ≈ 30 ％ | 500 x 500 mm | 1 mm | |
| SG3231 | ≈ 30 ％ | 200 x 200 mm | 1 mm | |
| SG3221 | ≈ 20 ％ | 1000 x 1000 mm | 1 mm | |
| SG3220 | ≈ 20 ％ | 500 x 500 mm | 1 mm | |
| SG3219 | ≈ 20 ％ | 200 x 200 mm | 1 mm | |
| SG3227 | ≈ 10 ％ | 1000 x 1000 mm | 1 mm | |
| SG3226 | ≈ 10 ％ | 500 x 500 mm | 1 mm | |
| SG3225 | ≈ 10 ％ | 200 x 200 mm | 1 mm | |
| SG3218 | ≈ 5 ％ | 1000 x 1000 mm | 1 mm | |
| SG3217 | ≈ 5 ％ | 500 x 500 mm | 1 mm | |
| SG3216 | ≈ 5 ％ | 200 x 200 mm | 1 mm | |
・White Diffuser (ランバート透過シート)
| 型名 | 透過率 | サイズ | 厚み | |
|---|---|---|---|---|
| SG3201 | ≈ 50 ％ | 300 x 200 mm | 0.1 mm | |
| SG3202 | ≈ 50 ％ | 300 x 500 mm | 0.1 mm | |
| SG3234 | ≈ 50 ％ | 300 x 1000 mm | 0.1 mm | |
| SG3203 | ≈ 25 ％ | 300 x 200 mm | 0.2 mm | |
| SG3204 | ≈ 25 ％ | 300 x 500 mm | 0.2 mm | |
| SG3235 | ≈ 25 ％ | 300 x 1000 mm | 0.2 mm | |
| SG3205 | ≈ 16 ％ | 200 x 200 mm | 0.5 mm | |
| SG3206 | ≈ 16 ％ | 500 x 500 mm | 0.5 mm | |
| SG3210 | ≈ 8 ％ | 200 x 200 mm | 1 mm | |
| SG3211 | ≈ 8 ％ | 500 x 500 mm | 1 mm | |
| SG3212 | ≈ 8 ％ | 1000 x 1000 mm | 1 mm | |
| SG3213 | ≈ 4 ％ | 200 x 200 mm | 2 mm | |
| SG3214 | ≈ 4 ％ | 500 x 500 mm | 2 mm | |
| SG3215 | ≈ 4 ％ | 1000 x 1000 mm | 2 mm | |
■基本仕様
| 仕様 | |
|---|---|
| サイズ | 200ｘ200 mm、500ｘ500 mm、1000ｘ1000 mm |
| 透過率 | 4%、 8%、 16%、 25%、 50% |
| 反射率 | 5%、 10%、 20%、 30%、 50%、 80% |
| 対応波長範囲 | 250nm～2450nm |
| バッチ間反射率公差 | ± 3 % |
| 表面反射率公差 (反射率均一性) | ± 1 % |
| レーザーダメージ閾値 | 8 J/cm2 |
| 使用環境温度 | -5 ℃ ～ 250 ℃ |
| 使用環境湿度 | 10 ～ 90 % |
