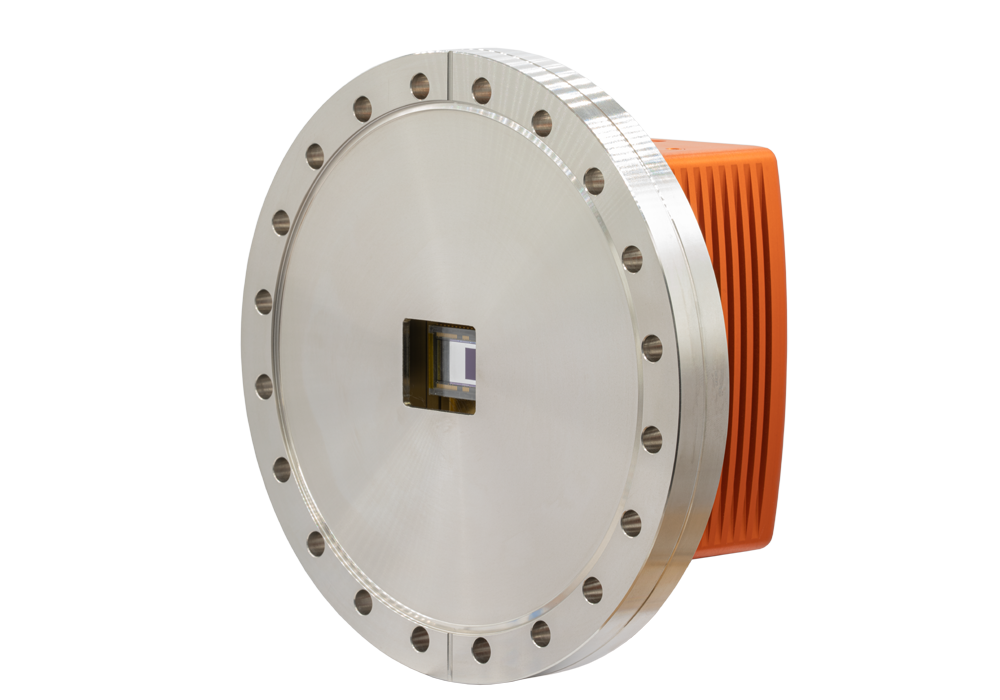

Open-Flange X線EMCCDカメラ Falcon lll XO
製品詳細
分野
- 計測
- イメージング
メーカー
Raptor Photonics（英国）
総代理店概要
Falcon lll XOはX線を直接検出可能な高感度 X線EMCCDカメラです。
センサーはe2v社の背面照射型を採用しており、軟X線、X線の領域において幅広く高感度に測定することが可能です。チャンバーへの取付はDN160CFフランジで取り付けます。本モデルはEMCCDとなり、全画素読出し時に31Hzとビデオレートでの測定が可能です。X線を用いたイメージングの研究に最適です。

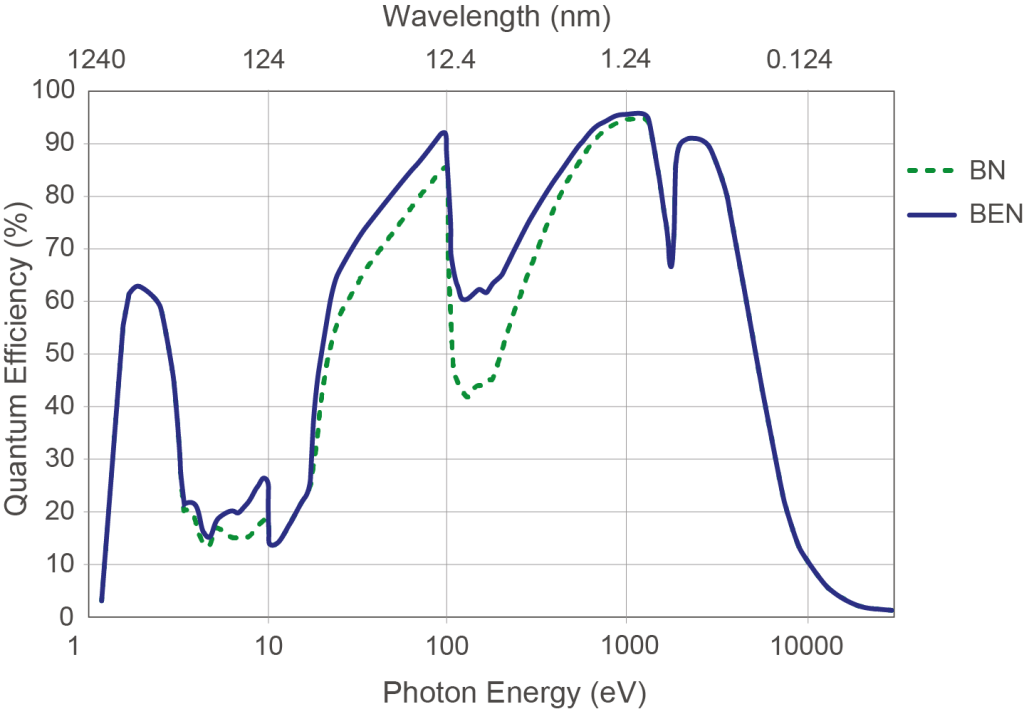

■ 量子効率曲線
特長
・画素数 : 1024×1024
・ピクセルサイズ : 10×10 μm
・最大量子効率 : >95%
・フレームレート : 31fps (フルフレーム)
仕様
■ 仕様：Falcon lll XO
| Model | Falcon lll XO |
|---|---|
| 素子数 | 1024×1024 |
| ピクセルサイズ | 10×10 μm |
| エリアサイズ | 10.2×10.2 mm |
| 飽和容量 | >29 ke- |
| シフトレジスタ飽和容量 | 200 ke- |
| ノンリニアリティ | <1 % |
| 読出しノイズ (RMS) | EM Gain ON:<1 e- EM Gain OFF:<60 e- |
| フレームレート | 31 Hz (フルフレーム) |
| 露光時間 | 1 ms ~ >1 hrs |
| 暗電流 (e/p/s) | 0.001@-70℃ |
| ADコンバーター | 16 bit Camera Link (Base configuration / SDK) |
| 最大量子効率 | >95 % |
| 波長範囲 | 12 eV ~ 20 KeV |
| 冷却温度 | -40 ℃ (空冷) / -70 ℃ (水冷, 20℃冷却液) |
| ビニング | 1×1 to 最大8×8 |
| Sync出力 | トリガー IN/OUT (TTL互換) |
| 電源 | 12V DC +/- 10 % |
| 消費電力 | <75 W (TEC ON 待機時) |
| 使用環境温度 | -20 ℃ ~ +55 ℃ |
| 保存温度 | -30 ℃ ~ +60 ℃ |
| 寸法 | 116×202.5×202.5 mm |
| 重量 | <6.5 kg |
| フランジ | DN160CF (8”) |
