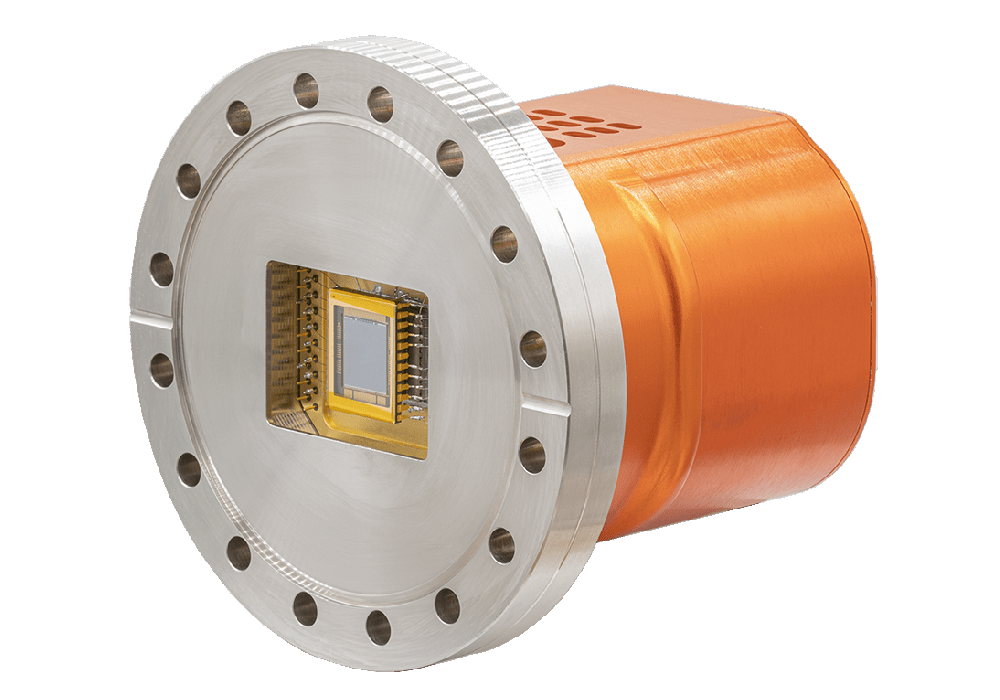

Open-Flange X線CCDカメラ Eagle XO
製品詳細
分野
- 計測
- イメージング
メーカー
Raptor Photonics（英国）
総代理店概要
Eagle XOはX線を直接検出可能な高感度 X線CCDカメラです。
センサーはe2v社の背面照射型を採用しており、軟X線、X線の領域において幅広く高感度に測定することが可能です。チャンバーへの取付はCF152フランジで取り付けます。また、冷却は空冷・水冷の両方に対応しており、ノイズを最小限に抑えた状態で測定を行う事が可能です。X線を用いた計測に研究に最適です。

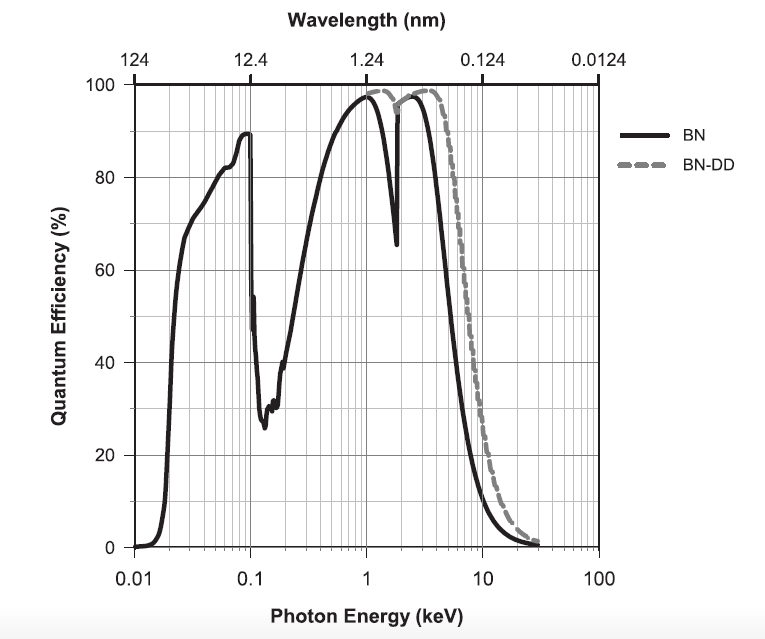

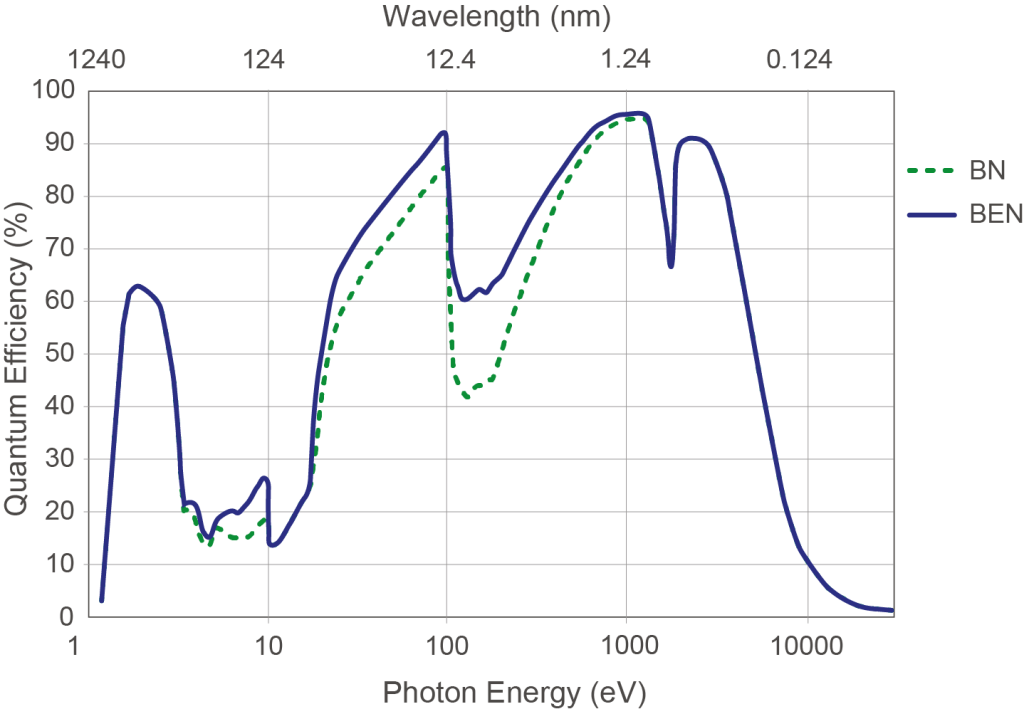

■ 量子効率曲線
特長
・画素数 : 1024×1024 or 2048×2048
・冷却 : -70℃(空冷) -80℃(水冷)
・最大量子効率 : >90%
・ピクセルサイズ : 13.5×13.5 μm or 13×13 μm
仕様
■ 仕様：Eagle XO
| Model | Eagle XO | ||
|---|---|---|---|
| 素子数 | 2048×2048 | 1024×1024 | |
| 素子サイズ | 13.5×13.5 μm | 13.0×13.0 μm | |
| センサーサイズ | 27.6×27.6 mm | 13.3×13.3 mm | |
| ビニング | Programmble 最大64×64 | ||
| Full Well Capacity | >80 ke- (Typical 100 ke-) | ||
| Shift Registar Well Depth | 150 ke- | ||
| ノンリニアリティ | <1 % | ||
| 読出しノイズ (RMS) | <3.5 e-@75kHz (2.3 e- typical) <12 e-@2MHz (9.0 e- typical) |
||
| 読出しノイズ (RMS,ビニング時) | <5.0 e-@75 kHz,16×16 | ||
| 最大量子効率 | >90 % | ||
| 波長範囲 | 12 eV ~ 20 keV | ||
| 暗電流 | <0.0005 e/p/s @-80℃ | ||
| 冷却 | 空冷 / 水冷 | ||
| 冷却温度 | -70 ℃ (空冷, 25℃室温) / -80 ℃ (水冷, 10℃冷却液) | ||
| フランジ | CF152 (6") | ||
| Sync | Trigger IN & OUT (TTL互換) | ||
| デジタル出力 | 16bit base CameraLink (Base) | ||
| 電源 | 12 V DC +/-10 % | ||
| 消費電力 | <67 W (TEC ON 待機時) | ||
| 使用環境温度 | -20℃～55℃ | ||
| 保存温度 | -40℃～70℃ | ||
| 寸法 | 155.08×140.89×110.00 mm | ||
| 重量 | 3.5 kg | ||
