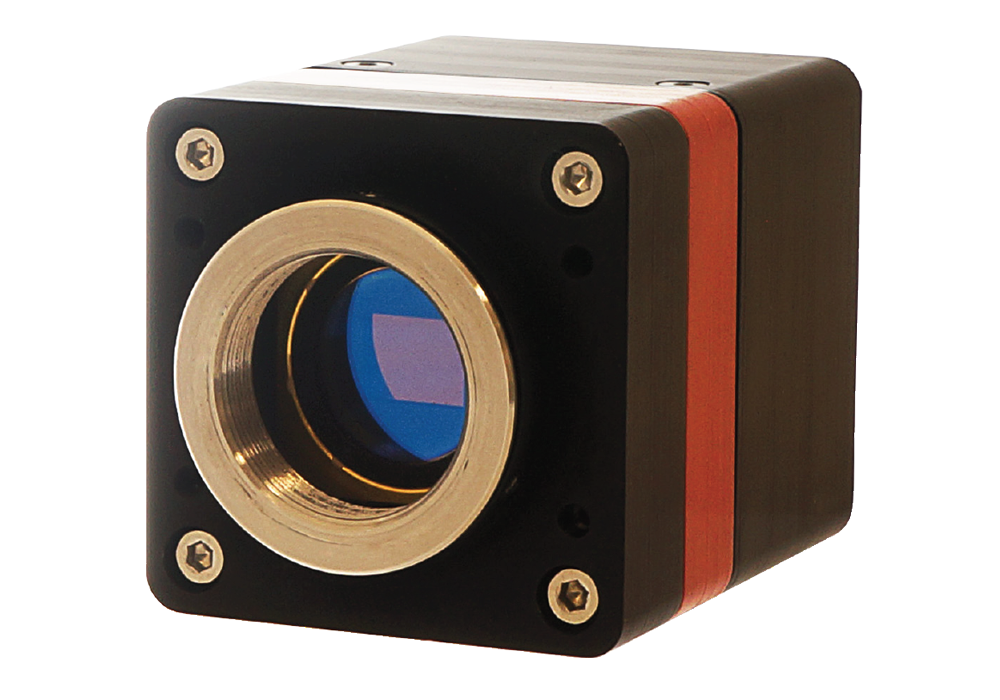

アナログ出力 VGA VIS-SWIRカメラ Owl 640 A
製品詳細
分野
- 分析・検査
- 計測
- セキュリティ・監視
- イメージング
- バイオ・ライフサイエンス
メーカー
Raptor Photonics（英国）
総代理店概要
Owl640はVGAフォーマットで測定可能なアナログSWIRカメラです。本カメラは可視域(400nm)から近赤外(1700nm)まで感度を持ち、1台のカメラで幅広い範囲を測定することが可能です。
筐体は非常に小型に設計されており、組み込み用途にも最適です。
また、Raptor社は独自にオフセット・ゲイン・ダークノイズを補正しており、ゲイン・露光時間を自動調整する機能も持つため、常に最適なコントラストでの測定が可能となります。本モデルはEIA or CCIRのフォーマットを選択可能です。
特長
・画素数 : 640×480(EIA) 640×512(CCIR)
・冷却 : TEC (安定化冷却)
・波長範囲 : 400~1700 nm
・読出しノイズ : 50e@HG
・オフセット/ゲイン/ダーク補正有
仕様
■ 仕様：Owl 640 A
| 型名 | Owl 640 A |
|---|---|
| センサー | InGaAs PIN-Photodiode |
| ピクセル数 | 640×480(EIA) / 640×512(CCIR) |
| ピクセルサイズ | 15 μm×15 μm |
| 検出面積 | 9.6 mm×7.68 mm |
| 検出波長域 | 400 nm ~ 1700 nm |
| 読出しノイズ | LG < 190 e- (typical 174 e-) HG <50 e- (typical 36 e-) |
| 量子効率 | > 90 %@1300 nm |
| 量子井戸 | LG 650,000 e- HG 10,000 e- |
| 出力フォーマット | CCIR / EIA |
| 露光時間 | 10 μs ~ (Frame Period - Readout Time) |
| シャッターモード | グローバルシャッター |
| フレームレート | 25 Hz(CCIR) / 30 Hz (EIA) |
| カメラマウント | C-Mount or M42 |
| ダイナミックレンジ | LG 71 dB, HG 49 dB |
| カメラコントロール | RS 485 |
| トリガー入出力 | IN/OUT TTL |
| 電源 | 12 V DC ±10 % |
| 冷却 | TEC |
| 画質補正 | 3 Point NUC (Offset, Gain & Dark Current) + Pixel補正 |
| 外部制御(シリアル) | 露光/ゲインコントロール/画質補正/ガンマ/Pk/Av/TEC |
| 消費電力 | <6 W (TEC ON/NUC ON) |
| 使用環境温度 | -20 ℃ ~ +55 ℃ |
| 保存温度 | -30 ℃ ~ +60 ℃ |
| 寸法 | 76.23×50.00×50.00 mm |
| 重量 | 282 g |
