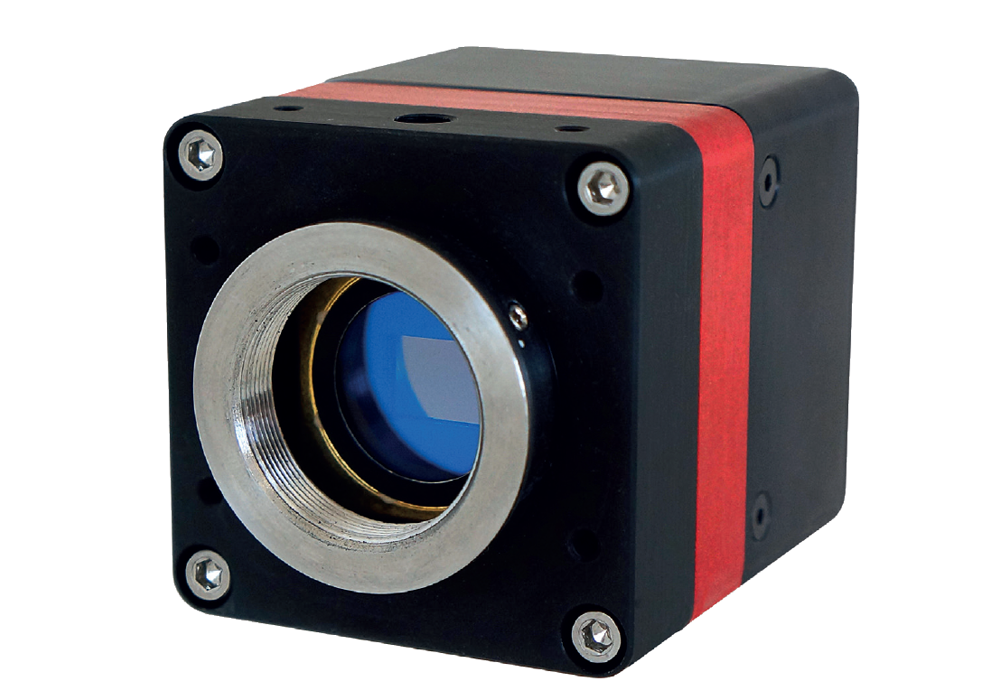

高速 VIS-SWIRカメラ Owl 320 HS
製品詳細
分野
- 分析・検査
- 計測
- セキュリティ・監視
- イメージング
- バイオ・ライフサイエンス
メーカー
Raptor Photonics（英国）
総代理店概要
Owl320 HSはkHzオーダーのフレームレートで測定可能なSWIRカメラです。
本カメラは可視域(400nm)から近赤外(1700nm)まで感度を持ち、1台のカメラで幅広い範囲を測定することが可能です。筐体は非常に小型に設計されており、組み込み用途にも使用できます。
また、Raptor社は独自にオフセット・ゲインを補正しており、ゲイン・露光時間を自動調整する機能も持つため、常に最適なコントラストでの測定が可能となります。
フレームレートは全画素時349fps、ROI時には数kHz fpsでの測定が可能なため、高フレームレートが要求されるアプリケーションに最適です。
特長
・画素数 : 320×256
・冷却 : TEC (安定化冷却)
・波長範囲 : 400~1700 nm
・読出しノイズ : 225e@HG
・フレームレート : kHzオーダー(ROI時)
・オフセット/ゲイン補正有
仕様
■ 仕様：Owl 320 HS
| 型名 | Owl 320 HS |
|---|---|
| センサー | InGaAs PIN-Photodiode |
| ピクセル数 | 320×256 |
| ピクセルサイズ | 30 μm× 30 μm |
| 検出面積 | 9.6 mm×7.68 mm |
| 検出波長域 | 400 nm ~ 1700 nm |
| 読出しノイズ | HG <225 e- (typical 202 e-) |
| 量子効率 | > 90 %@1300 nm |
| 量子井戸 | HG 170,000 e- |
| 出力フォーマット | 14bit Camera Link (Base) |
| 露光時間 | 500 ns ~ (Frame Period - Readout Time) |
| フレームレート | 349 Hz(Full Frame) kHz測定可能 (ROI時) |
| カメラマウント | C-Mount |
| ダイナミックレンジ | HG 59 dB |
| トリガー入出力 | IN/OUT TTL |
| 電源 | 12 V DC ±10 % |
| 冷却 | TEC |
| 画質補正 | 2 Point NUC (Offset, Gain) + Pixel補正 |
| 外部制御(シリアル) | 露光/ゲインコントロール/画質補正/ガンマ/Pk/Av/TEC |
| 消費電力 | <6 W (TEC ON/NUC ON) |
| 使用環境温度 | -20 ℃ ~ +55 ℃ |
| 保存温度 | -30 ℃ ~ +60 ℃ |
| 寸法 | 74.59×50.00×50.00 mm |
| 重量 | 250 g |
