狭線幅・高波長安定性 小型ダイオードレーザー Lambda Beam Wavelock
製品詳細
分野
- 分析・検査
- 計測
- センシング
- イメージング
- バイオ・ライフサイエンス
- 教育
メーカー
RGB Lasersystems GmbH（ドイツ）
正規代理店製品情報

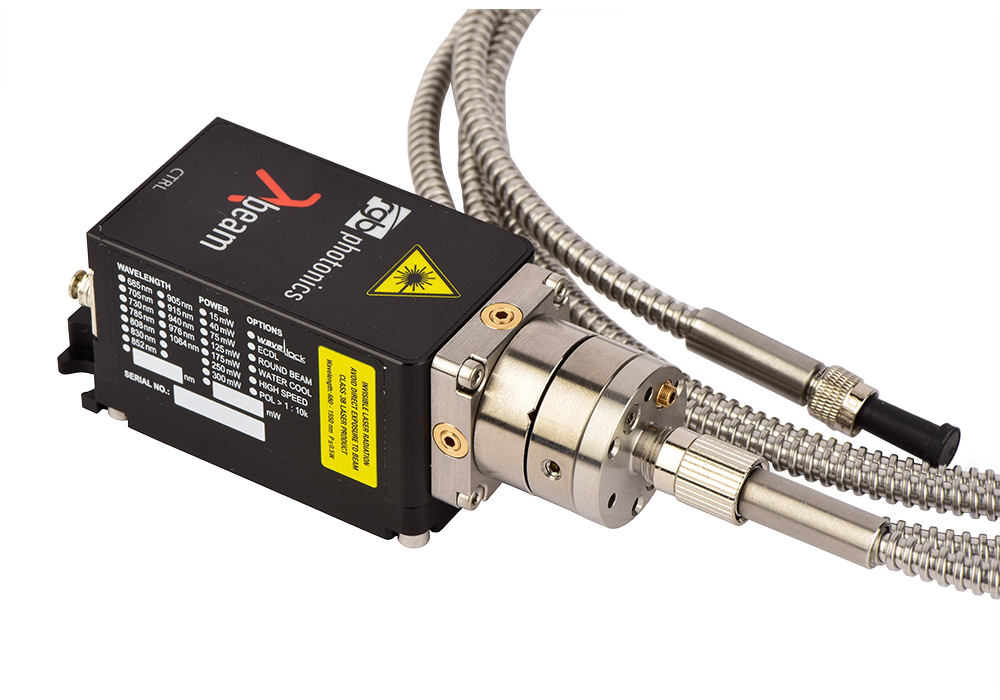

Lambda Beam Wavelockは高い波長安定性や狭線幅なレーザーが必要なアプリケーションに開発されたダイオードレーザーです。特に高い波長安定性からラマン分光に多く採用されています。出力方式は空間コリメート出力、もしくはファイバー出力(SM または PMファイバー)から選択可能です。コントローラーはキースイッチ操作が可能なPower Controller、および組込みにも最適なPowerboxの2種類から選択可能です。
特長
・最大出力 : 500 mW
・多波長 : 405~830 nm
・波長安定度 : <0.015 nm
・コヒーレンス長 : 最大10.0 m
・Windows用ソフトウェア付属
仕様
■ 波長・出力ラインナップ
| 波長 | 出力 | 線幅 | コヒーレンス長 | ||
|---|---|---|---|---|---|
| ファイバー出力 (FC/APC ： SMまたは PMファイバー) | 空間出力 | ||||
| 405 nm | 5, 10, 15 mW | 12, 25, 40 mW | < 160 MHz / 0.1 pm | >1.0 m | |
| 633 nm | 20, 35 mW | 40, 70 mW | < 20 MHz / 0.05 pm | >10.0 m | |
| 638 nm | 50 mW | 120 mW | < 150 MHz / 0.2 pm | >2.0 m | |
| 640 nm | 10 mW | 32 mW | < 300 MHz / 0.5 pm | 1.0 m | |
| 658 nm | 15 mW | 35 mW | < 300 MHz / 0.5 pm | >1.0 m | |
| 685 nm | 20 mW | 45 mW | < 100 MHz / 0.2 pm | >3.0 m |
|
| 785 nm | 55 mW | 100 mW | < 175 MHz / 0.4pm | >1.5 m |
|
| 785 nm | 100 mW | 225 mW | < 10 MHz / 0.05pm | >10.0 m | |
| 808 nm | 55 mW | 120 mW | <50 MHz / 0.1 pm | >2.0 m | |
| 808 nm | 200 mW | 425 mW | < 10 MHz / 0.05 pm | >10.0 m |
|
| 852 nm | 250 mW | 525 mW | < 10 MHz / 0.05 pm | >10.0 m | |
*MM：マルチモード
■ レーザー基本仕様
| Lambda beam Wavelock | |
|---|---|
| ビーム径 | 1.1×2.2 ~ 1.2×2.8 mm |
| ビーム拡がり角 | <1.2 mrad |
| ビームモード | TEM00 |
| 偏光 | 直線 >100:1 |
| ビーム出射角 | <5 mrad <0.1 mm (ベースマウントに対して) |
| ビーム空間位置安定度 | <5 μrad/K |
| ノイズ | <2 %@RMS |
| 安定度 | <1 %@10h |
| ウォームアップタイム | 3 min |
| ドライブモード | 電流制御 |
| 変調 | 最大1.5 MHz |
| 制御方法 | 出力、温度、変調方式をUSB制御 |
| CDRH Class | 3b,4(>500mWモデル) |
| 寸法 | 63.5×31.0×32.5 mm |
| 重量 | 94 g(レーザーヘッド) |
| 使用温度 | 0 ~ 45 ℃(結露なきこと) |
| 保存温度 | -25 ~ 70 ℃ |
■ コントローラー
| PowerController | |
|---|---|
| 変調信号 | Analog or Degital 0-5 V DC |
| 変調速度 | 最大0.5 MHz |
| コントロール | インターロック、キースイッチ、変調切替 |
| ケーブル長 | 標準80 cm |
| 消費電力 | 12V DC, 最大2A |
| AC アダプター | 100-240 V AC, 50-60 Hz |
| 寸法 | 85.0×85.0×32.5 mm |
| 重量 | 416 g |
■ パワーボックス
| PowerBox | |
|---|---|
| 変調信号 | Analog or digital 0-5 V DC |
| 変調速度 | 最大1.5 MHz |
| インターフェース | USB (RS-232 Option有) |
| コントロール | インターロック |
| 消費電力 | 12-36 VDC, 最大2 A |
| 寸法 | 39.0×31.0×32.5 mm |
| 重量 | 69 g |
*仕様は全て代表値となり、予告なく変更されることがあります。
