完全空冷小型ダイオード励起ナノ秒レーザー　Q1

概要
特長
仕様
各資料
関連製品

製品詳細

この製品についてお問い合わせする

分野

計測
プラズマ

メーカー

Quantum Light Instruments（リトアニア）

総代理店

概要

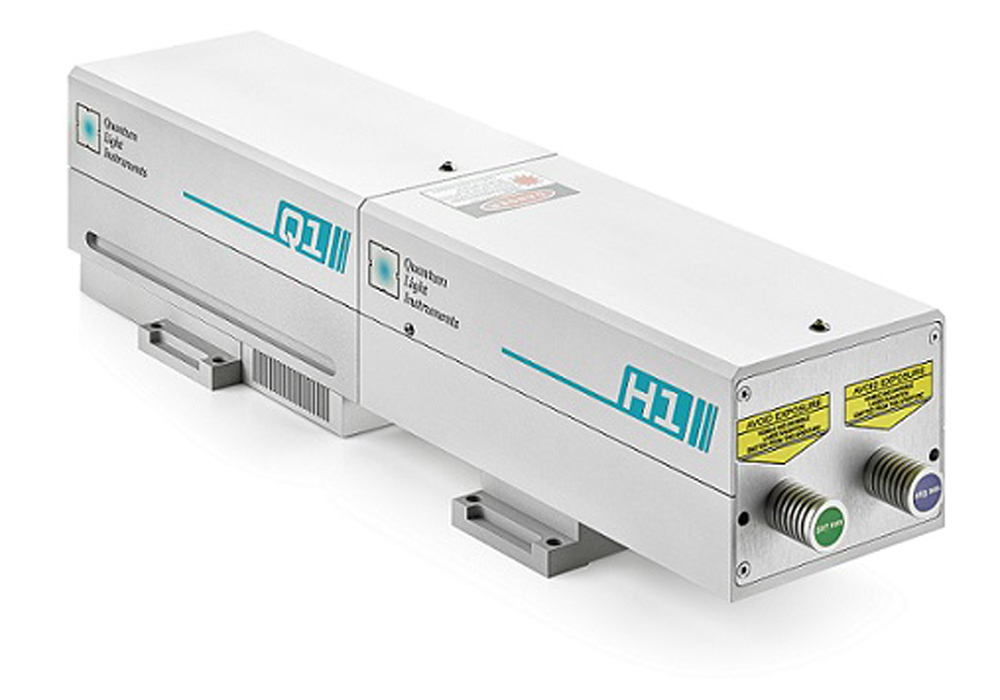

Q1シリーズは小型かつ高効率なLD励起ナノ秒レーザーです。
レーザー結晶はYAG、もしくはYLFから選択可能、必要な波長に応じて高調波ユニットを組合わせる事も可能です。モデルは異なるエネルギー、繰返し周波数の10モデルから用途に応じて選択することが可能です。また、Quantum Light Instruments社のレーザーは水を使用しない完全空冷を実現しており、LD励起の安定性も合わさり完全メンテンナンスフリーを実現しています。LIBSやLIFなどの計測など、様々な用途に使用可能です。

特長

・エネルギー : ~45 mJ@1053 nm
・パルス幅 : 7-10 ns
・繰返し周波数 : ~50 Hz
・高エネルギー安定性 : 0.5%@1064nm
・高調波発生オプション有

仕様

■Q1 仕様

型名 ^*1		Q1
		-B10	-C10	-D10
波長		1053 or 1064 nm		1064 nm	1053 nm
繰返し周波数 ^*2		Single Shot ~ 10 Hz
パルス幅 ^*3		< 8 ns
出力エネルギー ^*4	1053 / 1064 nm	10 mJ	20 mJ	35 mJ	40 mJ
	526.5 / 532 nm	5 mJ	10 mJ	17 mJ	20 mJ
	351 / 355 nm	3 mJ	6 mJ	10 mJ	12 mJ
	263 / 266 nm	1.5 mJ	3 mJ	5 mJ	6 mJ
	211 / 213 nm	0.5 mJ	1 mJ	2 mJ	2.5 mJ
エネルギー安定性 ^*5	1053 / 1064 nm	< 0.5 RMS
	526.5 / 532 nm	< 2.5 RMS
	351 / 355 nm	< 3.5 RMS
	263 / 266 nm	< 4.0 RMS
	211 / 213 nm	< 5.0 RMS
パワードリフト ^*6		± 3 %
ビームパターン		Bell-Shaped >75% fit to Gaussian
ビーム拡がり角 ^*7		<1 mrad
ビーム空間位置安定度 ^*8		<10 μrad
偏光		Horizontal
ビーム径(代表値) ^*9		1.7 mm	2.5 mm	3.5 mm
ジッター ^*10		< 0.5 ns RMS
アッテネータ― (オプション) ^*11		透過率 : 0.5~95 %
寸法	レーザーヘッド	110×231×112 mm
	コントロールユニット	108×191×59 mm
	電源 ^*12	50×125×31 mm
	高調波ユニット ^*13	110×242×112 mm
冷却		完全空冷
使用環境温度		15~30 ℃
湿度		10~80 % (結露なきこと)
電圧		90~230 VAC 単相 47~63 Hz ^*14
消費電力		15 W	25 W	30 W

型名 ^*1		Q1
		-B20	-C20	-D20
波長		1053 or 1064 nm
繰返し周波数 ^*2		Single Shot ~ 20 Hz
パルス幅 ^*3		< 8 ns
出力エネルギー ^*4	1053 / 1064 nm	8 mJ	15 mJ	25 mJ
	526.5 / 532 nm	4 mJ	7.5 mJ	12.5 mJ
	351 / 355 nm	2.5 mJ	5 mJ	7.5 mJ
	263 / 266 nm	1 mJ	1.8 mJ	3 mJ
	211 / 213 nm	0.4 mJ	0.7 mJ	1.2 mJ
エネルギー安定性 ^*5	1053 / 1064 nm	< 0.5 RMS
	526.5 / 532 nm	< 2.5 RMS
	351 / 355 nm	< 3.5 RMS
	263 / 266 nm	< 4.0 RMS
	211 / 213 nm	< 5.0 RMS
パワードリフト ^*6		± 3 %
ビームパターン		Bell-Shaped >75% fit to Gaussian
ビーム拡がり角 ^*7		<1.5 mrad
ビーム空間位置安定度 ^*8		<20 μrad
偏光		Horizontal
ビーム径(代表値) ^*9		1.7 mm	2.0 mm	2.5 mm
ジッター ^*10		< 0.5 ns RMS
アッテネータ― (オプション) ^*11		透過率 : 1~95 %
寸法	レーザーヘッド	110×231×112 mm
	コントロールユニット	108×191×59 mm
	電源 ^*12	50×125×31 mm
	高調波ユニット ^*13	110×242×112 mm
冷却		完全空冷
使用環境温度		15~30 ℃
湿度		10~80 % (結露なきこと)
電圧		90~230 VAC 単相 47~63 Hz ^*14
消費電力		30 W

型名 ^*1		Q1
		-50	-A50	-B50
波長		1053 or 1064 nm
繰返し周波数 ^*2		Single Shot ~ 50 Hz
パルス幅 ^*3		<10 ns	<9 ns	<8 ns
出力エネルギー ^*4	1053 / 1064 nm	2.5 mJ	5 mJ	10 mJ
	526.5 / 532 nm	1.2 mJ	2.5 mJ	5 mJ
	351 / 355 nm	0.6 mJ	1.5 mJ	3 mJ
	263 / 266 nm	0.3 mJ	0.7 mJ	1.5 mJ
	211 / 213 nm	0.1 mJ	0.2 mJ	0.5 mJ
エネルギー安定性 ^*5	1053 / 1064 nm	< 0.5 RMS
	526.5 / 532 nm	< 2.5 RMS
	351 / 355 nm	< 3.5 RMS
	263 / 266 nm	< 4.0 RMS
	211 / 213 nm	< 5.0 RMS
パワードリフト ^*6		± 3 %
ビームパターン		Nearly TEM00 >80 % fit to Gaussian
ビーム拡がり角 ^*7		<1.5 mrad
ビーム空間位置安定度 ^*8		<20 μrad
偏光		Horizontal
ビーム径(代表値) ^*9		1.0 mm	1.3 mm	1.5 mm
ジッター ^*10		< 0.5 ns RMS
アッテネータ― (オプション) ^*11		透過率 : 1~95 %
寸法	レーザーヘッド	110×231×112 mm
	コントロールユニット	108×191×59 mm
	電源 ^*12	50×125×31 mm
	高調波ユニット ^*13	110×242×112 mm
冷却		完全空冷
使用環境温度		15~30 ℃
湿度		10~80 % (結露なきこと)
電圧		90~230 VAC 単相 47~63 Hz ^*14
消費電力		<40 W

*1：仕様は全て代表値となり、予告なく変更される場合があり、ユニット毎に仕様は異なります。
　測定値は全て基本波、最大繰返し周波数での測定値です。
*2：繰返し周波数は出荷時に最大値で固定されています。内部分周、外部トリガー動作可能です。
*3： 350ps立上りPDでのFWHM値。　*4：高調波のエネルギーはH1シリーズの最大エネルギーです。
*5：ウォームアップ後、30秒間の測定値。　*6： 20分のウォームアップ後、8時間以上の測定値。
*7：全角、4σ値。　*8：ウォームアップ後、30秒間のpk-to-pk値
*9：ビーム径は出射後20cmの距離における4σ値。　*10：励起LDの立下りに対して。
*11：電動アッテネーターはPCから透過率の変更可。レーザーハウジングに取付。
*12：アダプタの寸法はモデルにより異なります。 *13： Q1シリーズはH1シリーズに対応しています。
*14： 12V DCからも使用可能。詳細はお問合せ下さい。
