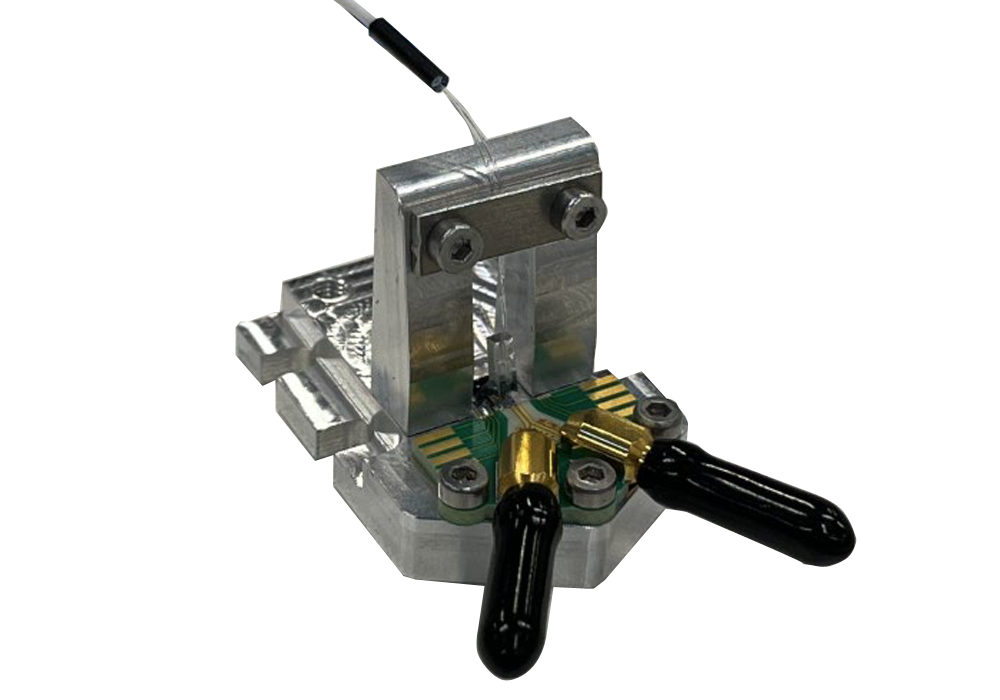

70GHzプラズモニック差動駆動リング共振型変調器 RRM-E70
製品詳細
分野
- セキュリティ・監視
- その他
メーカー
Polariton Technologies AG（スイス）
正規代理店概要
プラズモニック差動リング共振型変調器(RRM)は、Cバンドにおける高速電気光学変換に使用されます。
85GHzを超える帯域幅を特長とし、計測システム、RoF(Radio-over-Fiber)システム、高データレートの光伝送のアプリケーションに最適です。
RRMの共振スペクトルには複数のピークと消光点があります。これにより、レーザー光源の波長を調整することで動作点を変えることができ、追加の電圧源が不要になります。
特長
■主な特長

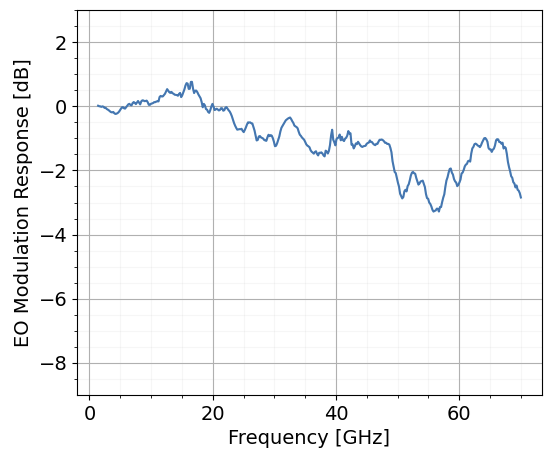

・3dB電気光学帯域 > 70GHz
・Cバンド動作
・集中低キャパシタンスRF設計
・コンパクトなフォームファクター
 |
 |

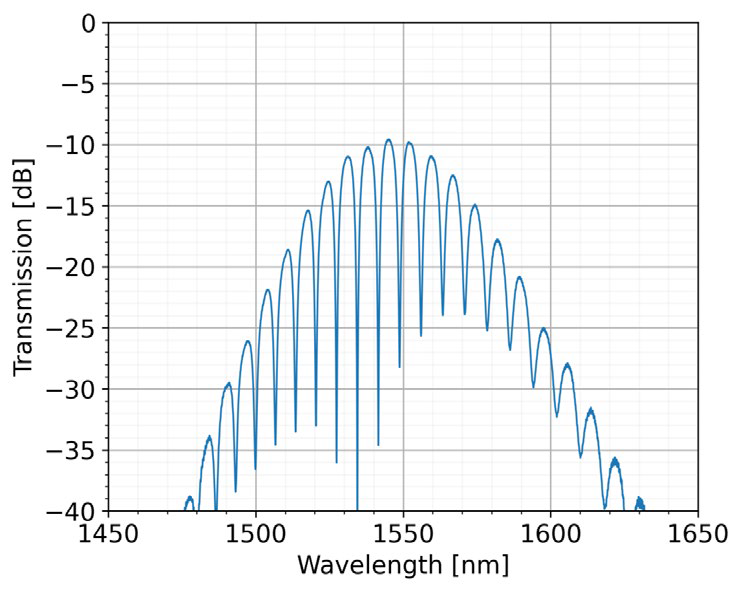

| 伝送スペクトル | DCバイアス電力 |

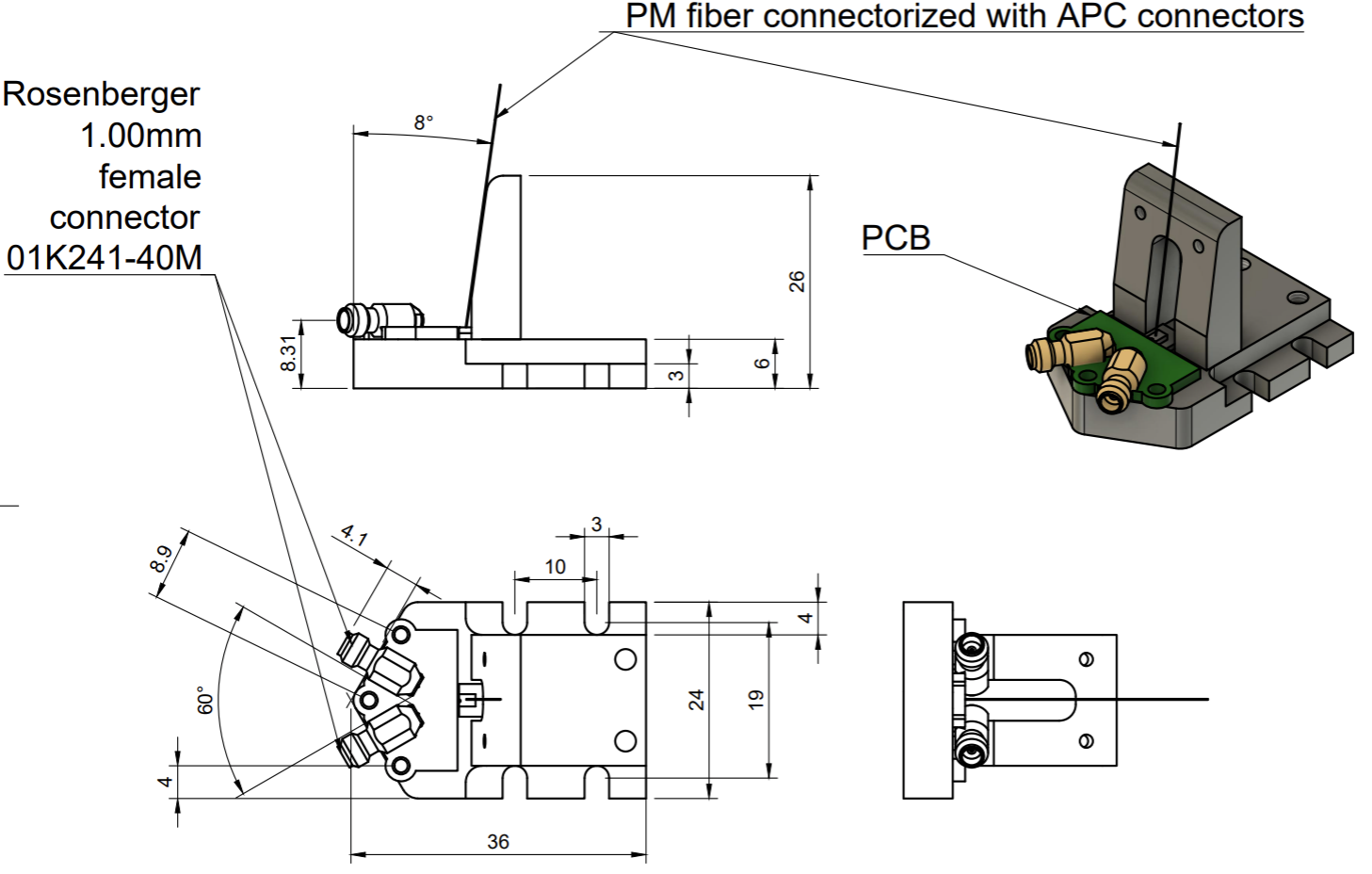

■図面・寸法
仕様
| 仕様 | |
|---|---|
| 性能データ | |
| ピーク波長 | 約1550 nm |
| 挿入損失（IL） | < 10 dB |
| 静的消光比（ER） | > 8 dB |
| 帯域幅 3dB EO | > 70 GHz |
| スペクトル変調シフト | > 0.15 nm/V |
| 共振周波数間隔 | 約7 nm |
| 最大定格 | |
| 光入力パワー* | 0 dBm |
| RF入力@ 50 Ω | 18 dBm |
| DC電圧RF入力 | 0 V |
| 動作/保存温度 | ～25 °C |
| 機械的仕様 | |
| 光入力 | FC/APCコネクタ付きPM |
| 光出力 | FC/APCコネクタ付きSMF |
| 電気的RFインターフェース | 2x差動、1 mmメス |
