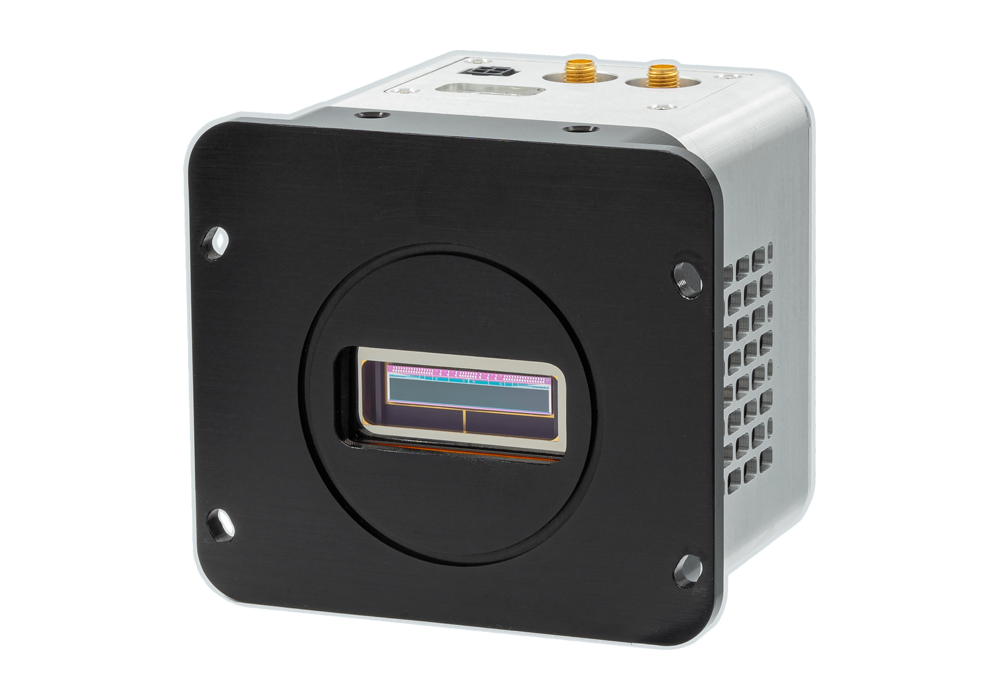

分光計測用冷却CCD検出器 MRC-2048シリーズ
製品詳細
分野
- 計測
- センシング
- プラズマ
- 装置開発
- その他
メーカー
MSHシステムズ
弊社概要
MRC-2048 シリーズは、素子数20484×264、素子サイズ15μm×15μm、CCD冷却最大-70℃(空冷)、小型かつ軽量の分光測定用冷却CCD 検出器です。
高い感度特性、高冷却性能により、優れたS/N比でのスペクトル測定が可能です。
SOL Instruments 社製の分光器と組み合わせてラマンスペクトルや蛍光スペクトル等の微弱光の分光計測に最適です。

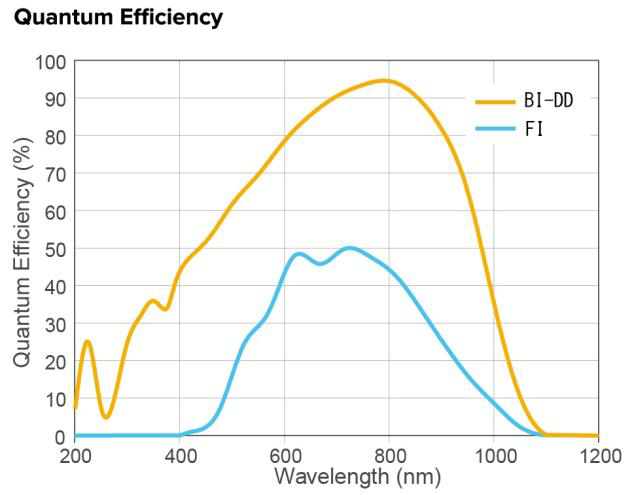

■ 量子効率曲線
特長
・画素数 : 2048×264
・素子サイズ : 15×15 μm
・最大量子効率 : 95 %
・冷却 : 最大-70 ℃
・低暗電流 : < 0.007 e-/p/s (typ.)
・読出し速度 ： 500 kHz
●アプリケーション
・マルチチャンネル分光計測
・紫外-可視-赤外領域のスペクトル測定
・発光、蛍光、ラマン分光測定
仕様
| モデル | 2048-FI-40 | 2048-BI-40 | 2048-FI-70 | 2048-BI-70 | |
|---|---|---|---|---|---|
| 素子数 | 2048 × 264 | ||||
| 素子サイズ | 15 μm × 15 μm | ||||
| 有効面 | 30.7 mm × 4.0 mm | ||||
| デジタル出力 | 16 bit | ||||
| 非リニアリティ | < 1 % | ||||
| 読み出しノイズ @500kHz | < 8 e- (<5 e-(Typ)) | ||||
| センサータイプ | FI | BI-DD | FI | BI-DD | |
| CCD冷却温度(室温25℃) | -40℃ | -70℃ | |||
| 最大QE | 50 %@730 nm | 95 %@800 nm | 50 %@730 nm | 95 %@800 nm | |
| 暗電流(e-/p/s ) | < 0.1 | < 3 | < 0.03 | < 0.1 | |
| < 0.29 (Typ) | < 1.5 (Typ) | < 0.007 (Typ) | < 0.03 (Typ) | ||
| ピクセル読み出し速度 | 500 kHz | ||||
| データインターフェイス | USB 2.0 | ||||
| ソフトウエア | 付属 | ||||
| 電源 | 12V DC±10% | ||||
| CCD検出器大きさ | 80 mm × 80 mm × 90 mm | ||||
| 重量 | < 750 g | ||||
| 検出器取付穴寸法 | 90 mm × 52 mm | ||||
