中赤外用バンドパスフィルター
製品詳細
分野
- 計測
- センシング
メーカー
Iridian Spectral Technologies（カナダ）
正規代理店概要
Iridian社の中赤外用バンドパスフィルターは、スペクトル輝線の検出を最適化するように設計されており、ガス検出に対する多種のフィルターを用意しています。ガス種は、H2O、CH4、CO2、CO、N2O、O3 で使用可能です。
これらのフィルターは、スパッタリングによる蒸着されているため、高耐久性・長寿命の特徴を持ちます。また、非常に高い透過率を持つとともに、可視光からLWIRまでを幅広い波長範囲をブロックします。
RoHSにも対応しています。
Iridian社はお客様の用途に合わせたカスタムフィルターソリューションを開発する事を専門としており、大量の光学フィルターを提供するサプライチェーンパートナーとしても実績があります。標準品以外も、特注・試作・OEMにも幅広く対応しますので、ご相談ください。
特長
・ガス検出用に最適化された波長ラインナップ
・高透過率
・高耐久性・長寿命
・低価格
仕様

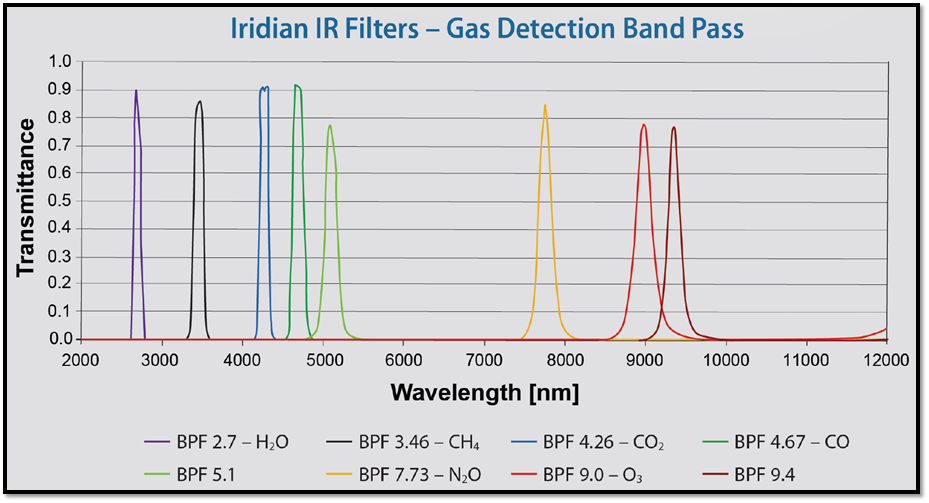

■ 透過率グラフ (typical)
 |
■ 仕様：中赤外用バンドパスフィルター
| 波長 (nm) | 検出ガス種 | バンド幅 (nm) | 透過率 ( ％ ) | OD | ブロッキング (nm) | フィルター厚 (mm) | 型番 φ25mm |
|
|---|---|---|---|---|---|---|---|---|
| 2700 | H2O | 120 | 80 | 3 | 1000-10000 | 0.75 | BCR000006 | |
| 3460 | CH4 | 140 | 80 | 3 | 400-30000 | 1 ± 0.15 | BCR000013 | |
| 4260 | CO2 | 120 | 80 | 3 | 1000-10000 | 0.75 | BCR000008 | |
| 4260 | CO2 | 120 | 80 | 3 | 1000-30000 | 0.75 | BCR000019 | |
| 4670 | CO | 150 | 80 | 3 | 1000-10000 | 0.75 | BCR000009 | |
| 4670 | CO | 150 | 80 | 3 | 100-30000 | 0.75 | BCR000020 | |
| 5500 | - | 163 | 70 | 3 | 300-12000 | 0.5 | BCR000022 | |
| 7730 | N2O | 180 | 70 | 2 | 2000-12000 | 0.5 | BCR000023 | |
| 9460 | O3 | 180 | 65 | 2 | 2000-12000 | 1 | BCR000025 | |
■ 共通仕様：中赤外用バンドパスフィルター
| 光学仕様 | |
|---|---|
| 入射角 ( 度 ) | 0 |
| 物理仕様 | |
| 外径（ mm ） | 25.4 +0/-0.2 |
| リング有無 | 無 |
| 表面精度 | 80/50 (scratch/dig) |
| 信頼性 | |
| 機械的耐久性 | MIL-C-48497A |
