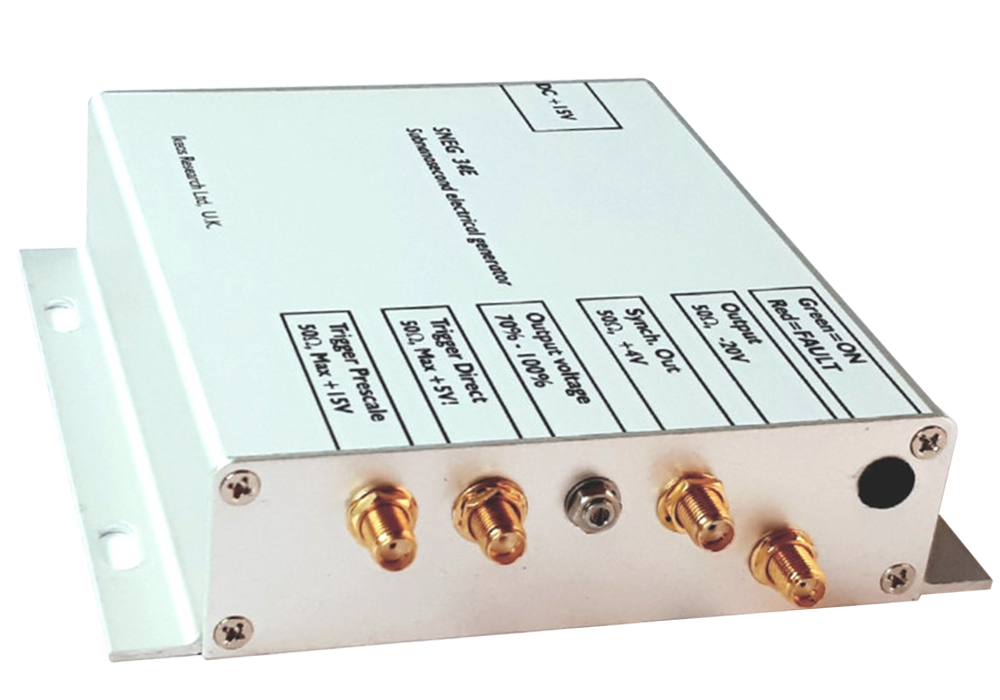

サブナノ秒パルス発生器 SNEG-34E
製品詳細
分野
- 計測
- イメージング
- バイオ・ライフサイエンス
メーカー
Ikeos Research Limited (英国)
総代理店概要
SNEG-34Eは、パルス幅100 ps～500 ps、振幅10 V～30 Vの超短電気パルスの発生器です。
トリガは外部クロックを入力します(オプションで内蔵発振器可)。
EA モデルは、出力振幅はメーカー出荷時にプリセットされますが、ERモデルは出力電圧を70 %～100 %の範囲でマニュアル調整することができます。
仕様
| モデル | Version SNEG-34EA | Version SNEG-34ER | |
|---|---|---|---|
| 信号振幅 ( 50Ω ) | > 14 V, 固定 | > 20 V, 可変 | |
| 極性 | Negative | Negative | |
| パルス幅 (FWHM) | < 300 ps | <400 ps | |
| パルス立上り時間(10%-90%) | <150 ps | <200 ps | |
| 繰返し周波数, 外部トリガ | シングルショット～10MHz | シングルショット～2MHz | |
| ポストパルスリンギング | ±7% or less | ±10% or less | |
| 伝搬遅延時間 (外部トリガ-出力パルス) | 10-20 ns, 固定 | 10-25 ns, 固定 | |
| Sync.out遅延(Sync.Out-出力パルス) | 0.5-10 ns, 固定 | ||
| ジッター, RMS | 4 ps - 15 ps* | ||
| DCオフセットまたはバイアス | 不要 | ||
| Trigger prescale入力電圧 | 2.5 V < Input < 15 V | ||
| Trigger direct入力電圧 | 2.5 V < Input < 5 V | ||
| 同期出力 | 3.5V (50Ω), パルス幅 約30ns | ||
| 電源 | +14V, (200mA) | ||
| 大きさ | 106 x 30 x 120 mm | ||
