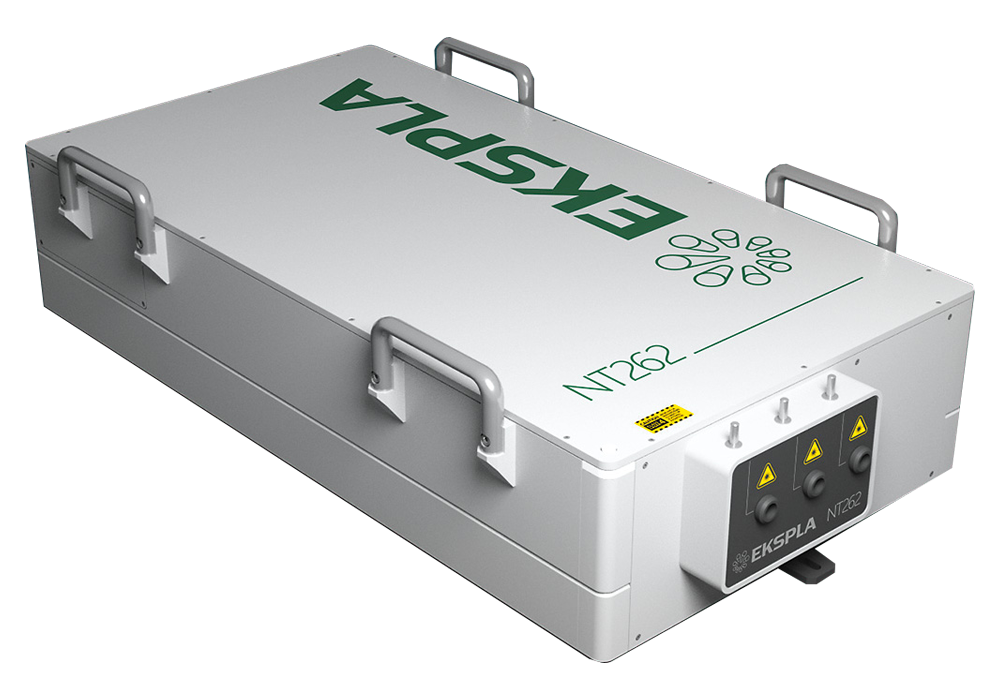

狭線幅10kHz波長可変レーザー NT260シリーズ
製品詳細
分野
- 分析・検査
- 計測
- センシング
- イメージング
- その他
メーカー
EKSPLA（リトアニア）
正規代理店概要
NT260シリーズは先駆的な特許技術により波長範囲210 – 2600 nm、線幅3 cm-1、平均出力0.7 W@10 kHzを実現したレーザーです。
繰り返し周波数が10 kHzであるため、短時間でのデータ取得を可能にするため、様々な分光測定やリモートセンシングに最適なレーザーです。
■パフォーマンス
 |
 |

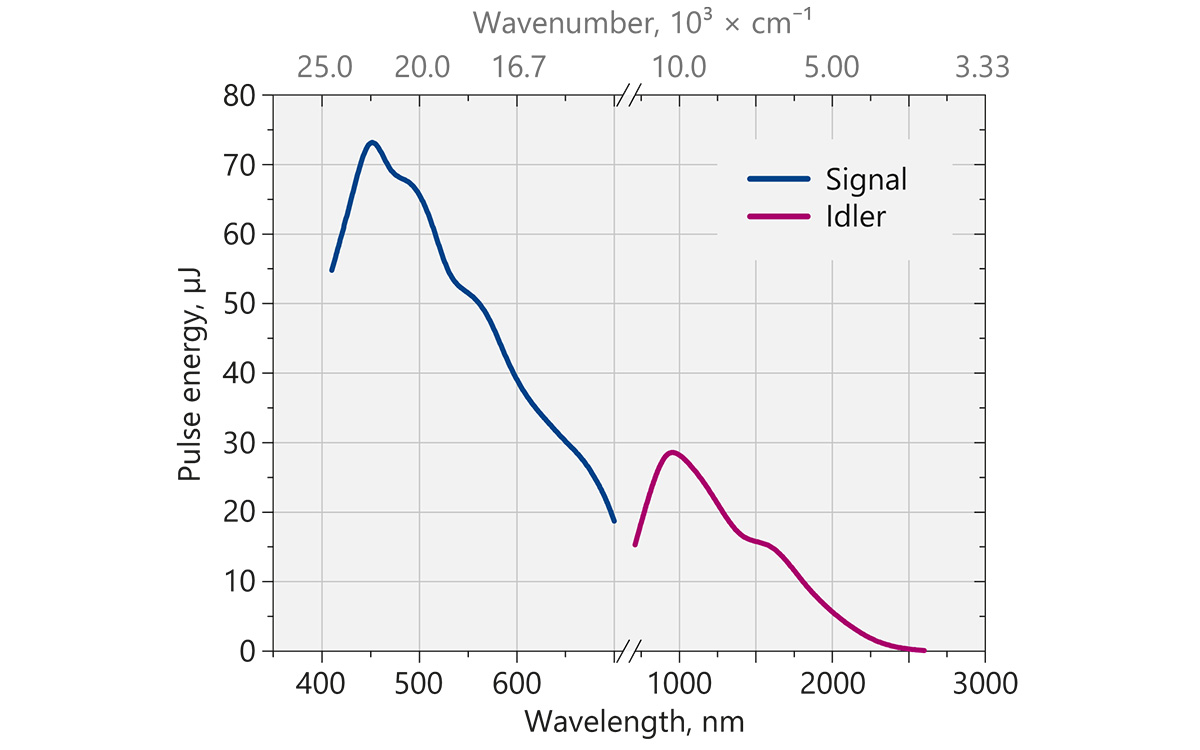

| NT262レーザーのSignal（405-710 nm）、Idler（710-2600 nm）の出力パルスエネルギー（typical） |

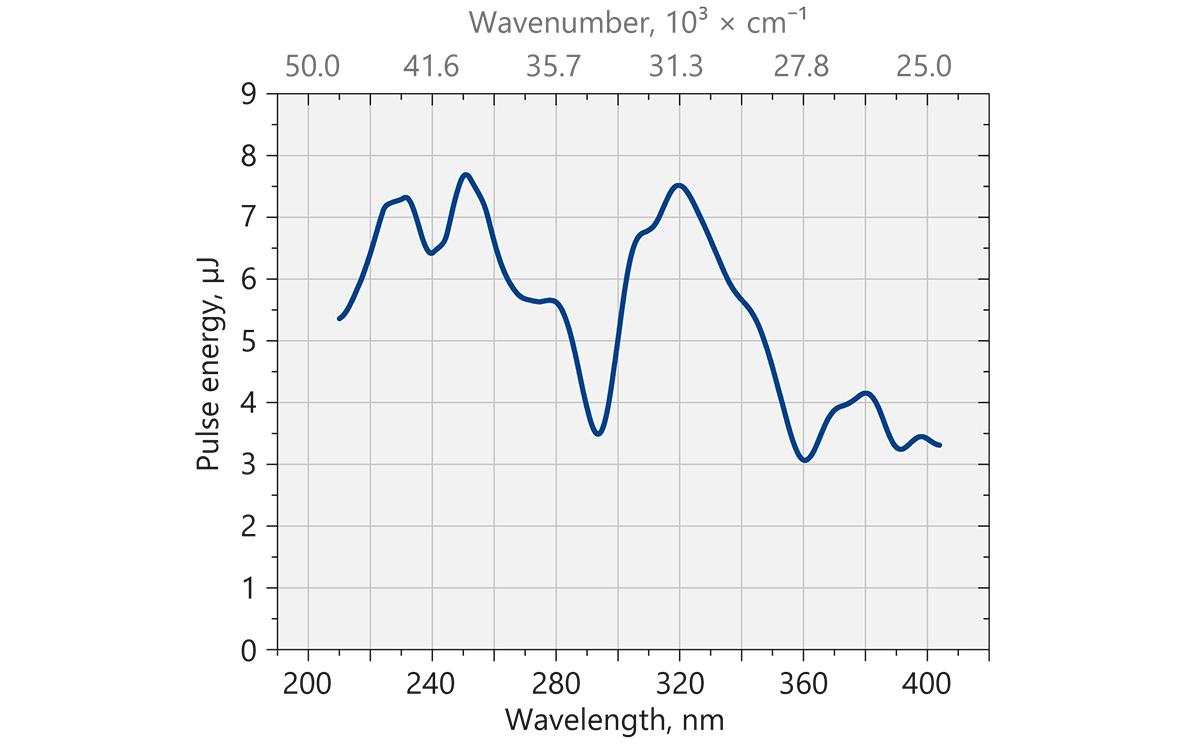

NT262レーザーの-SH/SFオプション（210-405 nm）の出力パルスエネルギー（typical） |
 |
 |

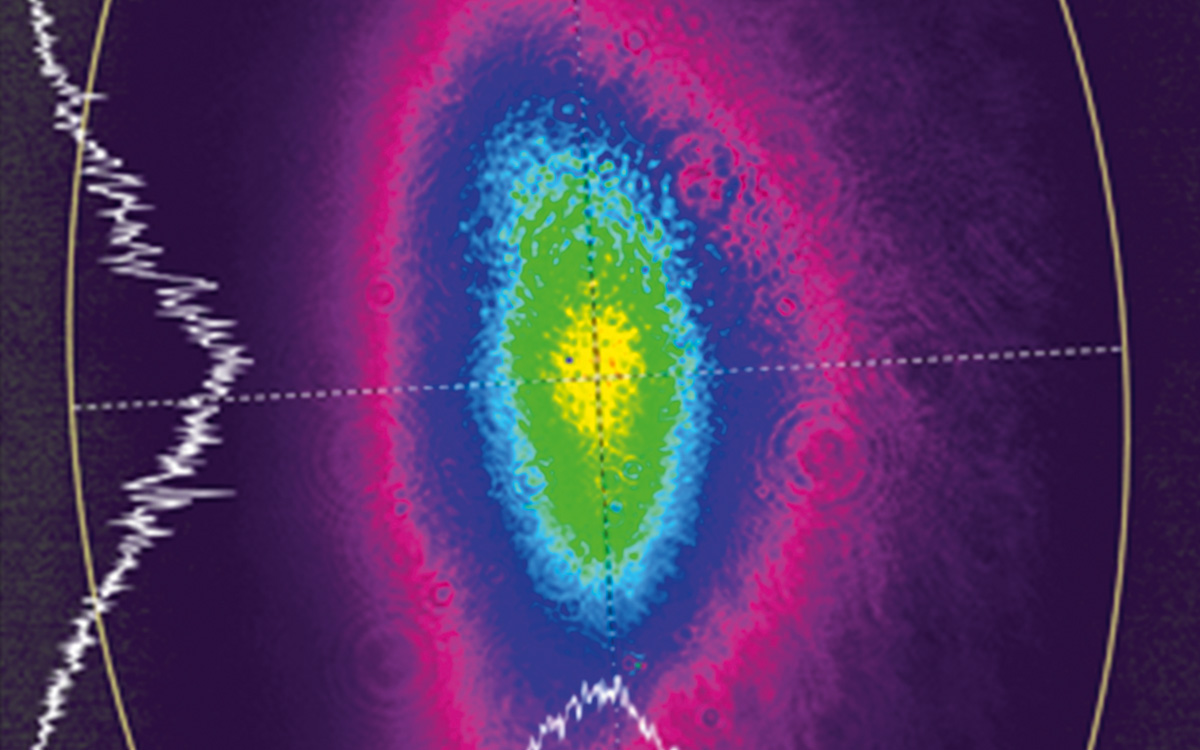

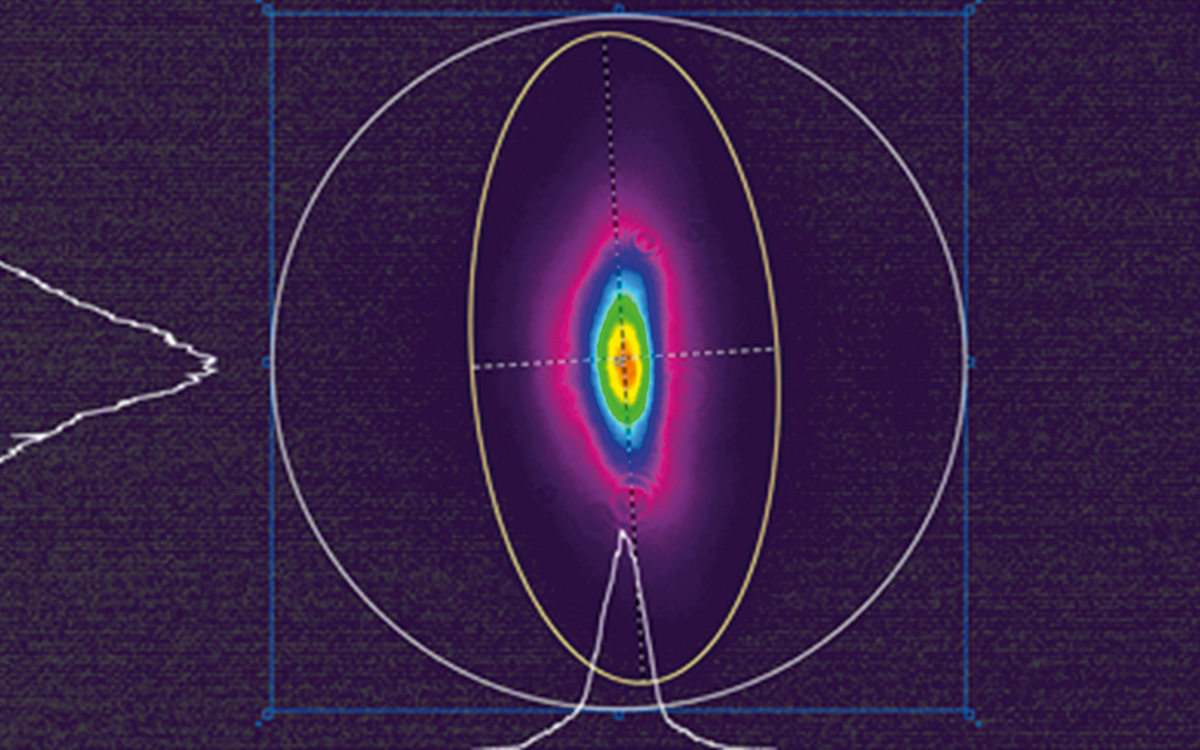

| NT262シリーズレーザーのビームプロファイル＠450 nm（near field） | NT262シリーズレーザーのビームプロファイル＠450 nm（far field） |
特長
・波長可変域：210 – 2600 nm
・線幅：3 cm-1以下
・パルス幅：~ 7 ns
・繰り返し周波数：10 kHz
・制御：PC or キーパッド
仕様
■ NT260仕様
| 主な仕様 1) | NT262 | |
|---|---|---|
| OPO | ||
| 波長範囲 2) | Signal | 405 - 710 nm |
| Idler | 710 - 2600 nm | |
| SH / SF（オプション） | 210 - 405 nm | |
| パルスエネルギー / 平均出力 | OPO 3) | 70 μJ / 700 mW |
| SH / SF（オプション）4) | 6 μJ / 60 mW | |
| 波長調整分解能 5) | Signal（405 - 710 nm） | 0.5 cm-1 |
| Idler（710 - 2600 nm） | 1 cm-1 | |
| SH / SF（210 - 405 nm） | 1 cm-1 | |
| パルスとビームのパラメーター | パルス幅 6) | ~ 7 ns |
| 線幅 | < 3 cm-1 | |
| ビーム径（typical）7) | 4.5 x 2.5 mm | |
| ビーム位置安定性 8) | ≤ 50 μrad RMS | |
| 偏光 | Signal | 水平 |
| Idler | 水平 | |
| SH / SF | 水平 | |
| 励起レーザー 9) | ||
| 励起波長 | 355 nm | |
| 励起パルスエネルギー（typical） | 0.3 mJ | |
| パルス幅 | ~ 7 ns | |
| ビームパターン | ガウシアン近似（near & far field） | |
| ビーム広がり角 | < 1.5 mrad | |
| パルスエネルギー安定性（標準偏差） | < 2.5 % | |
| 繰り返し周波数 | 10 kHz | |
| 励起LDの寿命（nominal） | 20,000 時間 | |
| ウォームアップ時間 10) | 15 分 | |
| 物理的特性 | ||
| ユニットサイズ（幅 x 長さ x 高さ） | 400 x 790 x 166 ± 3 mm | |
| 電源サイズ（幅 x 長さ x 高さ） | 553 x 510 x 529 ± 3 mm | |
| アンビリカルケーブル | 3 m | |
| 使用要求 | ||
| 冷却 11) | チラー（組み込み） | |
| クリーンエアパージ | 組み込み | |
| 室温 | 18 - 27 ℃ | |
| 周囲温度安定性 | ± 2 ℃ | |
| 相対湿度 | 20 -80 %（結露しないこと） | |
| 電源 | 100 - 240 VAC、単相、50 / 60 Hz | |
| 消費電力 | < 1 kW | |
| クリーンルームクラス | クラス9以上 | |
*2 ： ハンズフリー波長調整範囲は210 – 2600nmです。余白の波長値は四捨五入されています。
*3 ： 450 nmでの測定値です。他の波長でのtypicalな出力値はチューニングカーブをご参照ください。
*4 ： 230nmでの測定値です。他の波長でのtypicalな出力値はチューニングカーブをご参照ください。
*5 ： 波長をPCから制御する場合の値です。
*6 ： 立ち上がり1nsのフォトディテクターと帯域周波数300MHzのオシロスコープを使って測定したFWHMです。
*7 ： 1/e2レベルで測定した値です。ただし励起パルスエネルギーに依存して変わります。
*8 ： 集光素子を使用して集光面でのビームの中心位置の動きでの評価です。
*9 ： 励起レーザーのパルスエネルギーは最高のOPO性能を得る為に最適化されます。実際の励起レーザーは製造する各ユニットによって異なる場合がございます。
*10 ：22℃から開始。
*11 ： 空冷。ご要望に応じて水冷。
