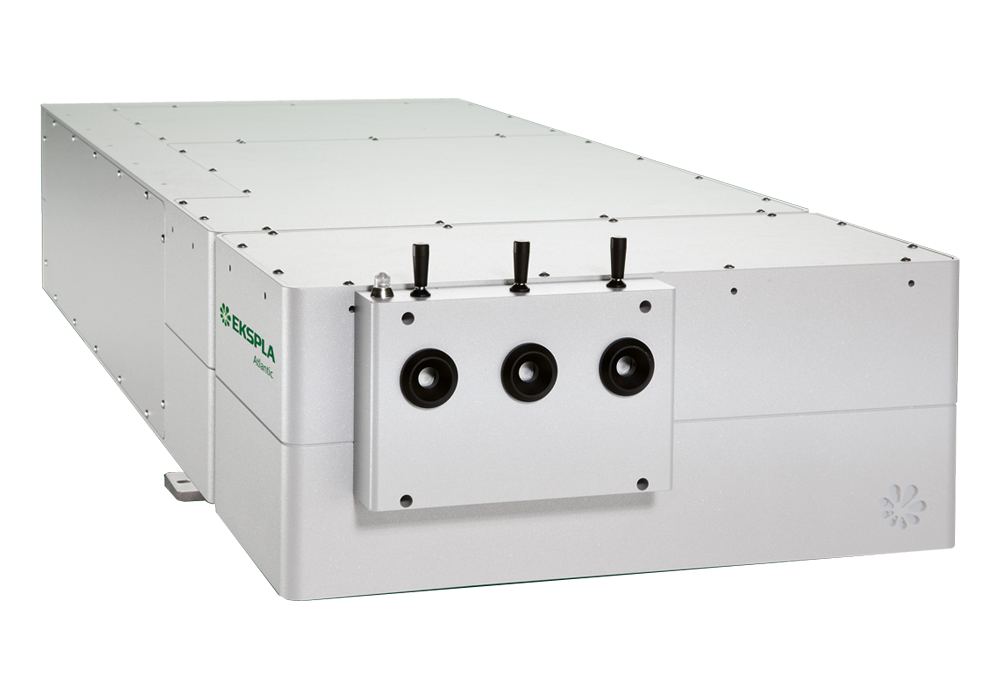

産業用ハイパワーピコ秒レーザー　Atlanticシリーズ

概要
特長
仕様
各資料

製品詳細

この製品についてお問い合わせする

分野

レーザー加工
その他

メーカー

EKSPLA（リトアニア）

正規代理店

概要

Atlanticシリーズは様々な産業用途に合わせてデザインされた高エネルギー・高出力のピコ秒レーザーです。
優れたビームクオリティ、最大平均パワー、パルスエネルギー、繰り返し周波数、高調波発生可能（オプション）の仕様は、産業用途で必要とされる高い加工品質や処理能力に有益です。

■ パフォーマンス

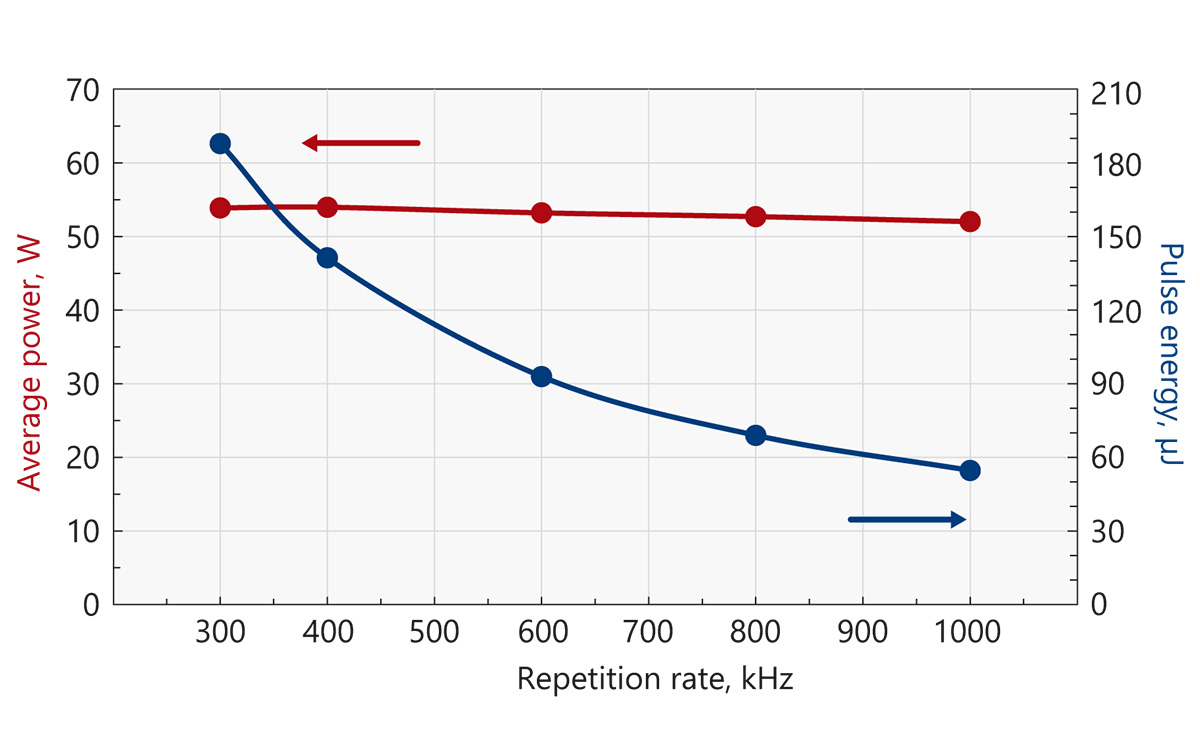

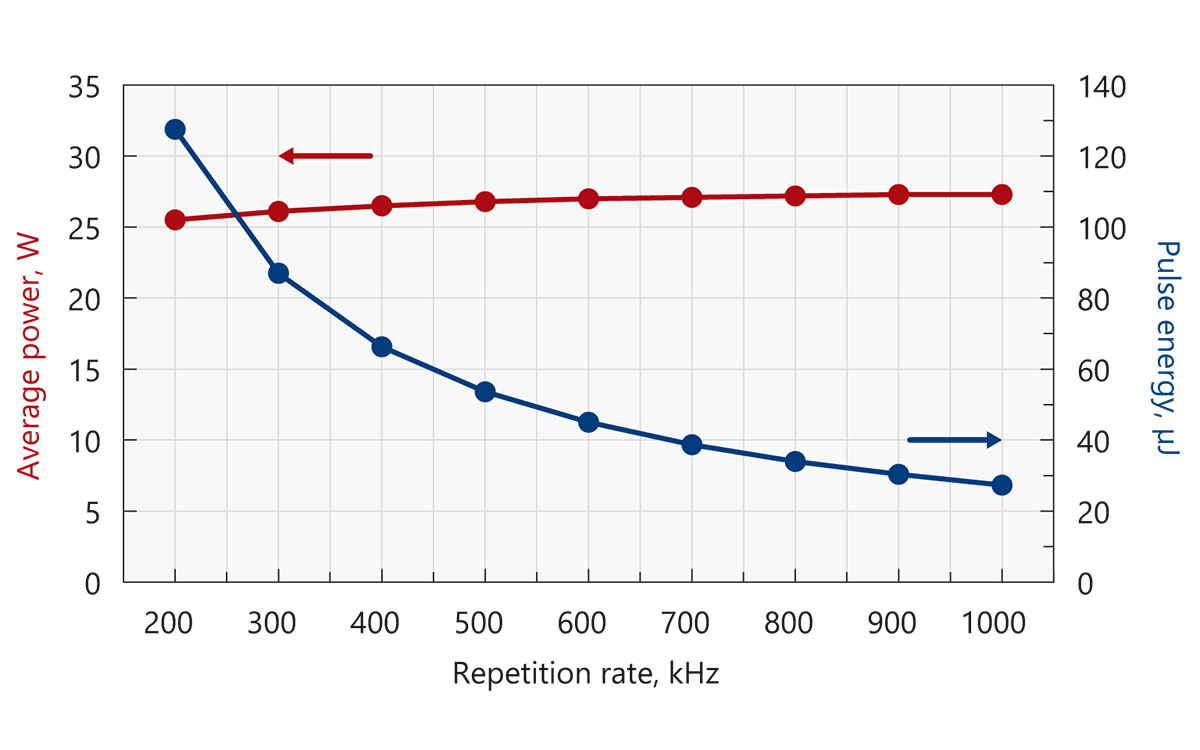

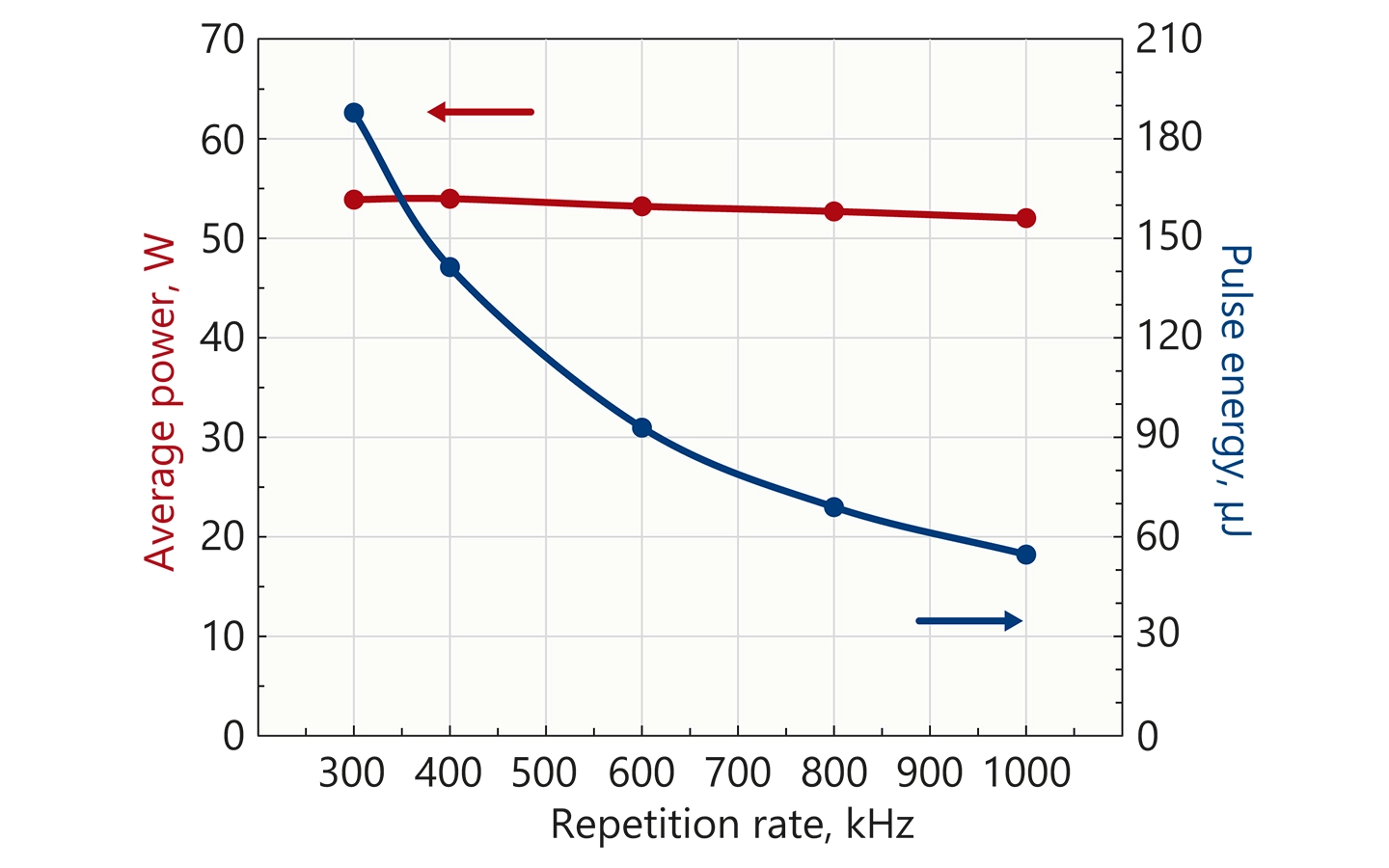

Atlantic 25の繰り返し周波数に対する平均出力とパルエネルギー (typical)	Atlantic 50の繰り返し周波数に対する平均出力とパルエネルギー (typical)

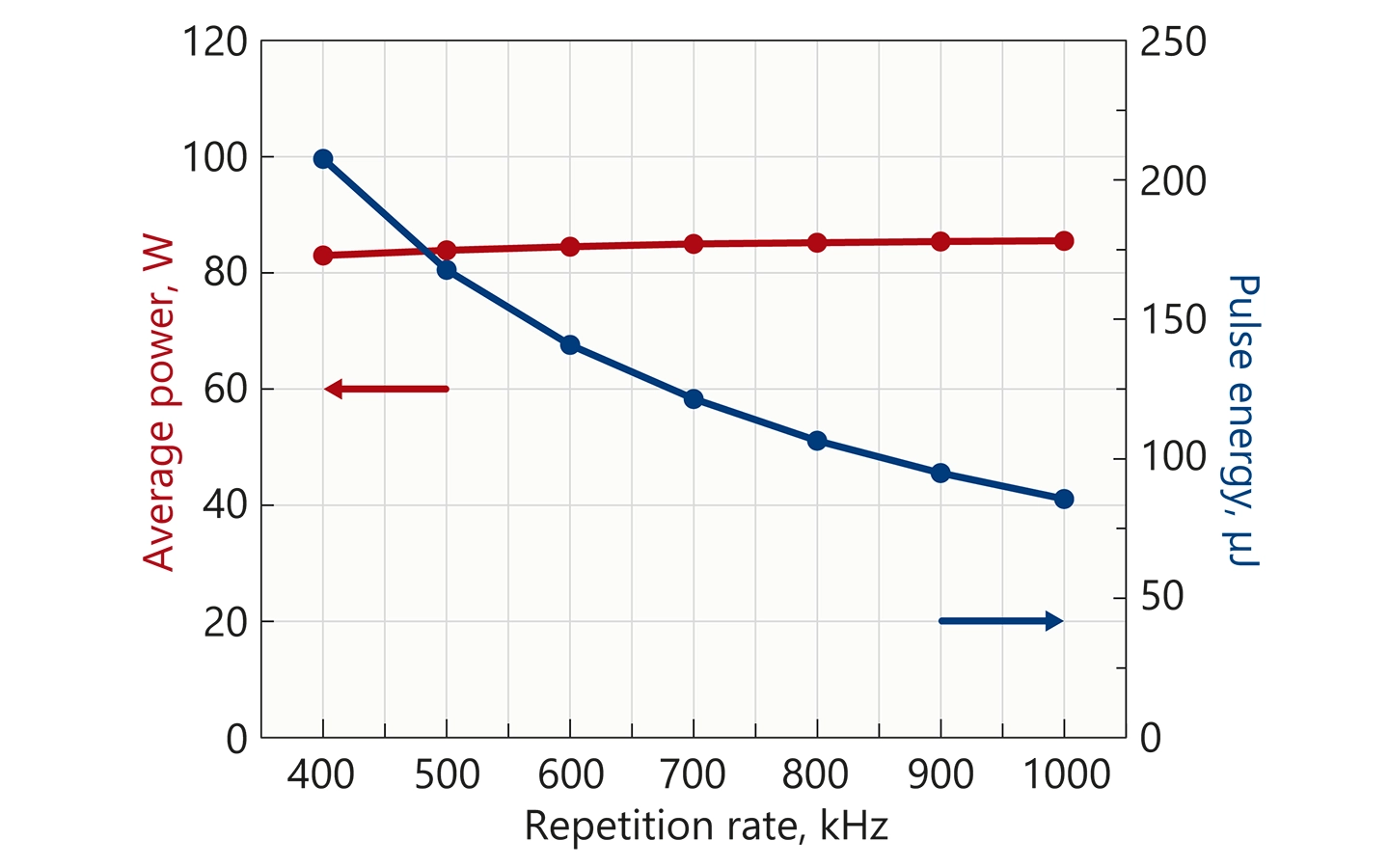

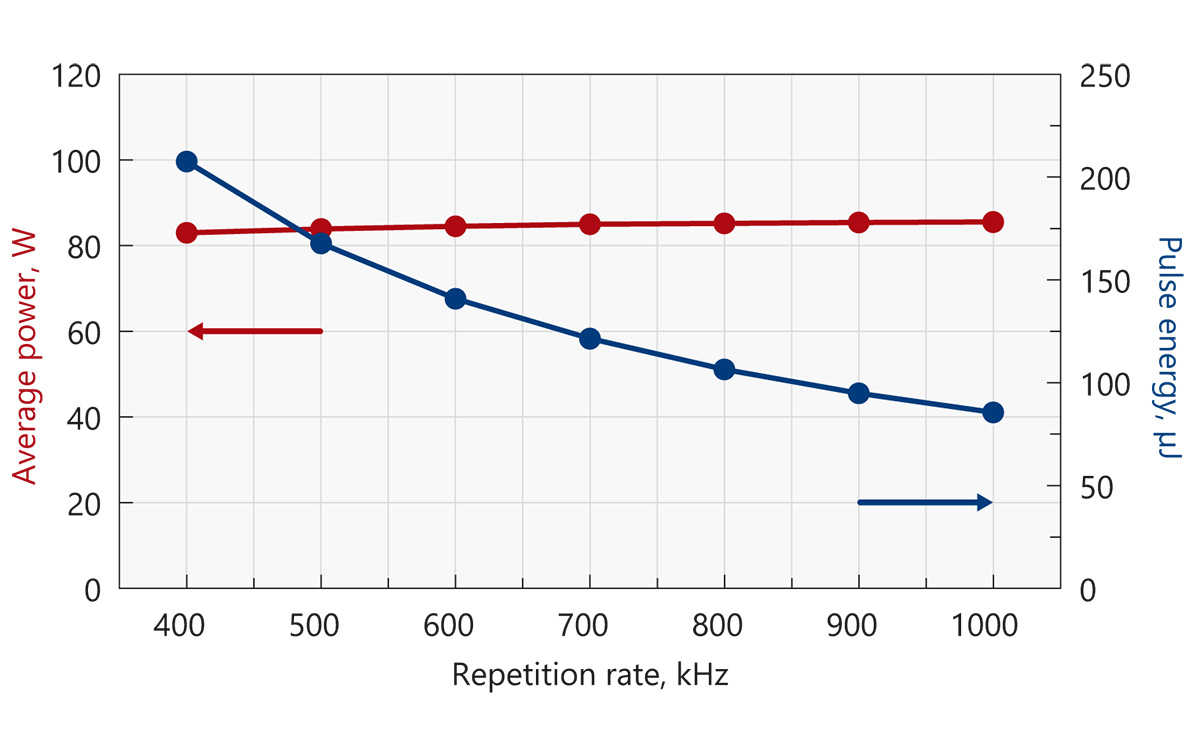

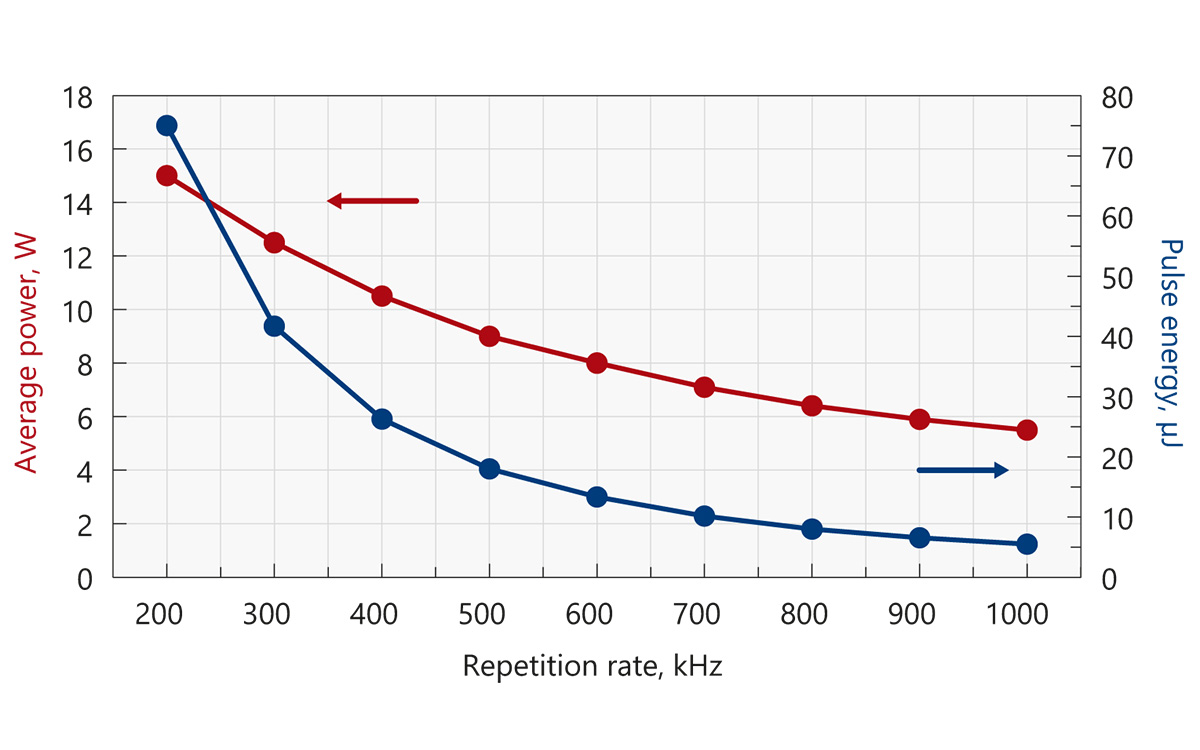

Atlantic 80の繰り返し周波数に対する平均出力とパルエネルギー (typical)	Atlantic 25-GR12の繰り返し周波数に対する平均出力とパルエネルギー (typical)

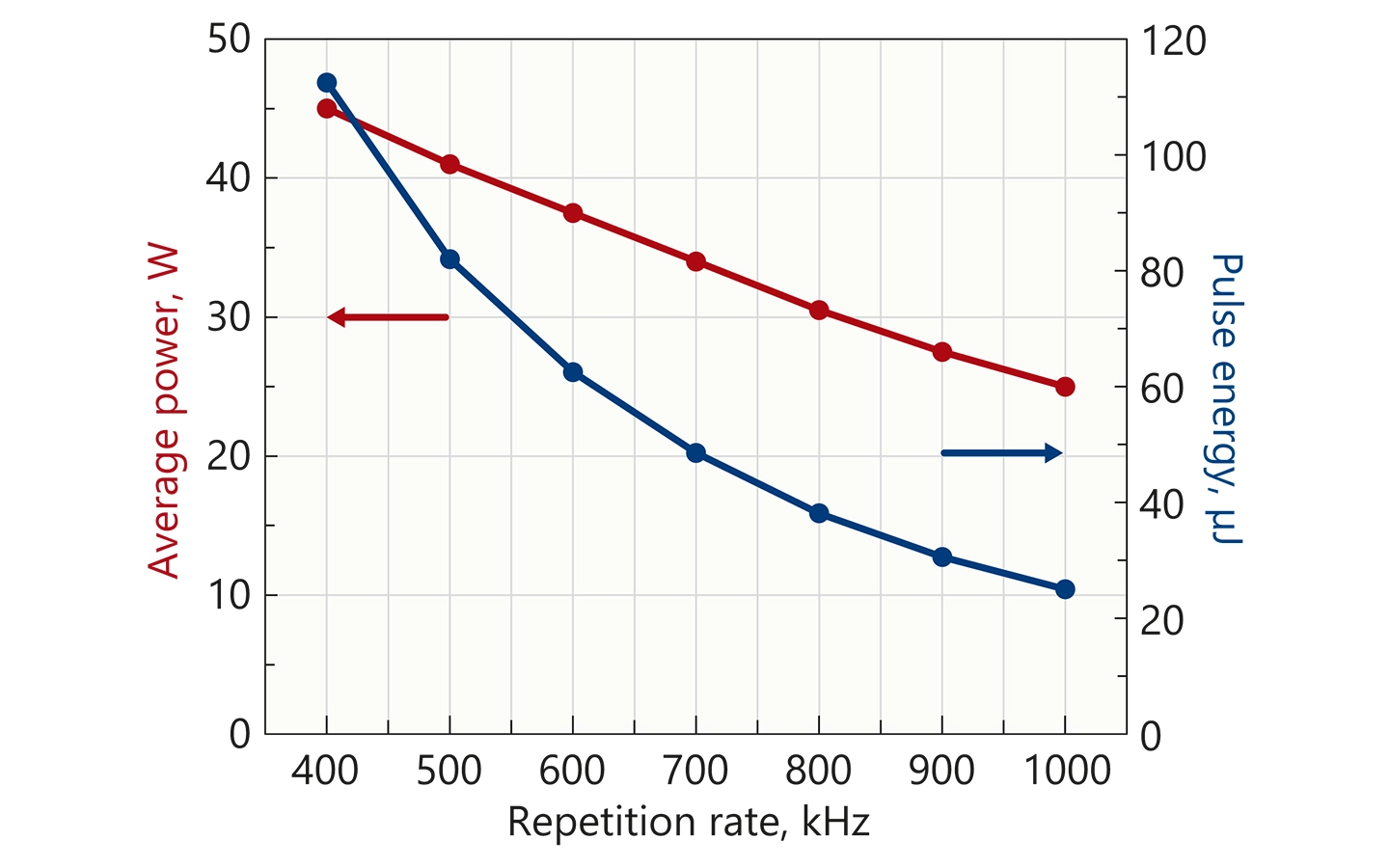

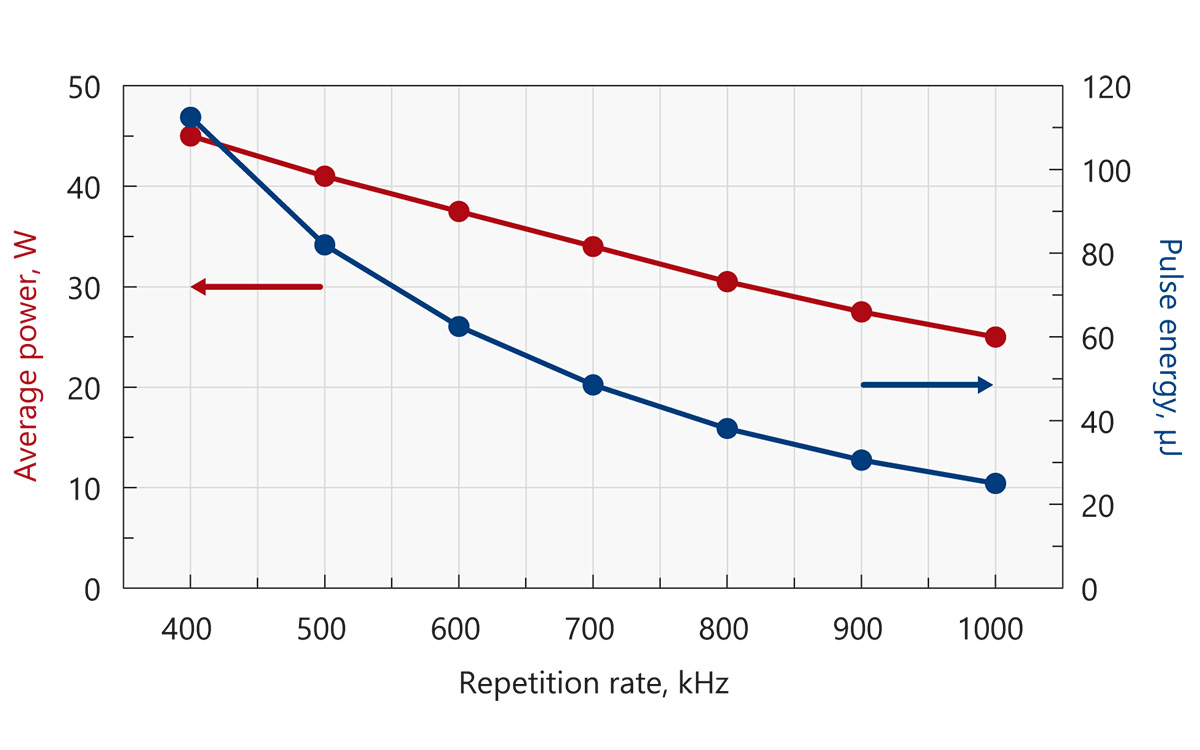

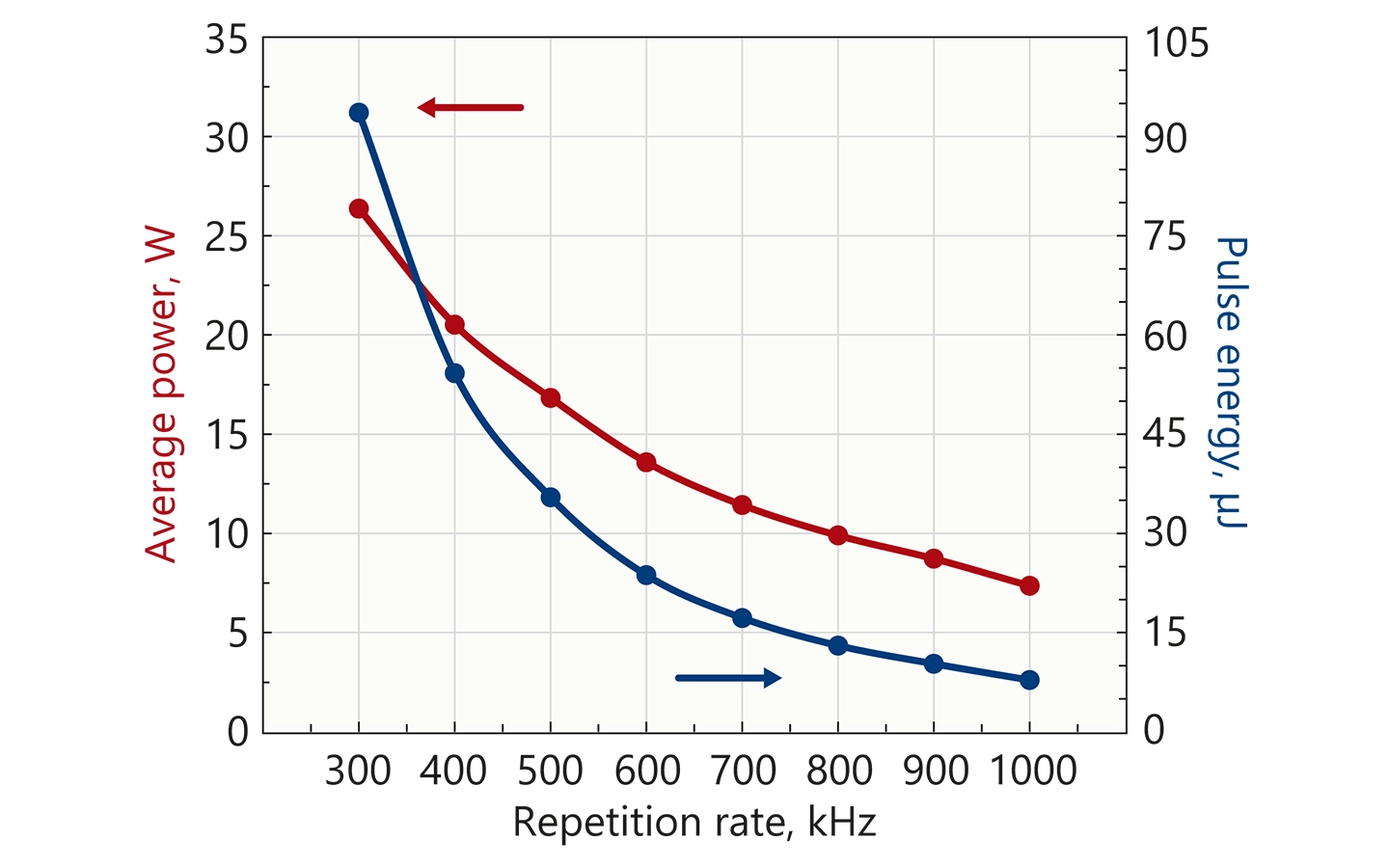

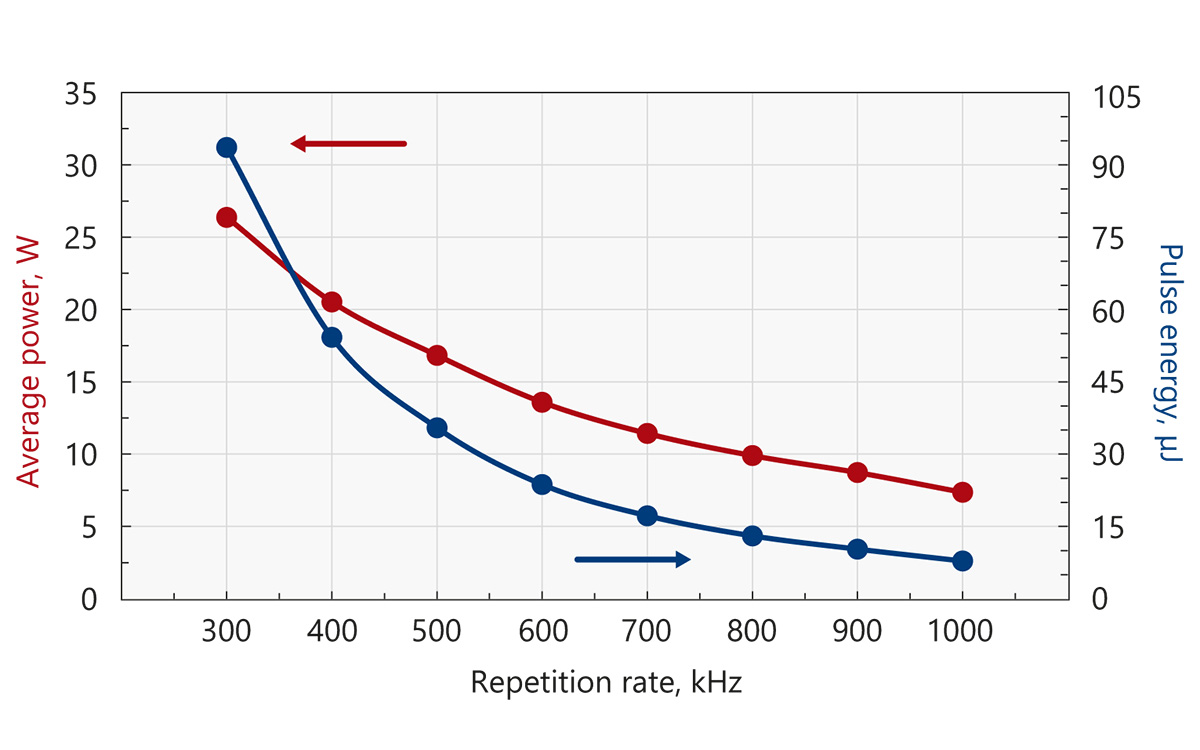

Atlantic 50-GR25の繰り返し周波数に対する平均出力とパルエネルギー (typical)	Atlantic 80-GR40の繰り返し周波数に対する平均出力とパルエネルギー (typical)

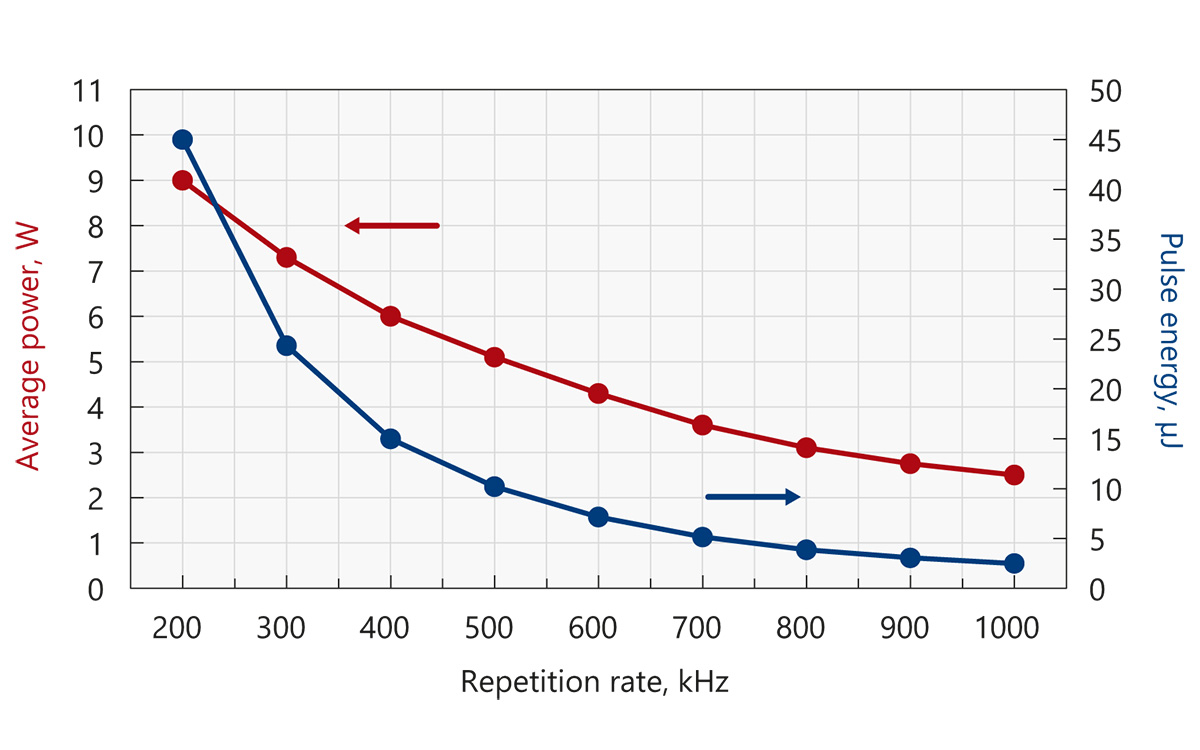

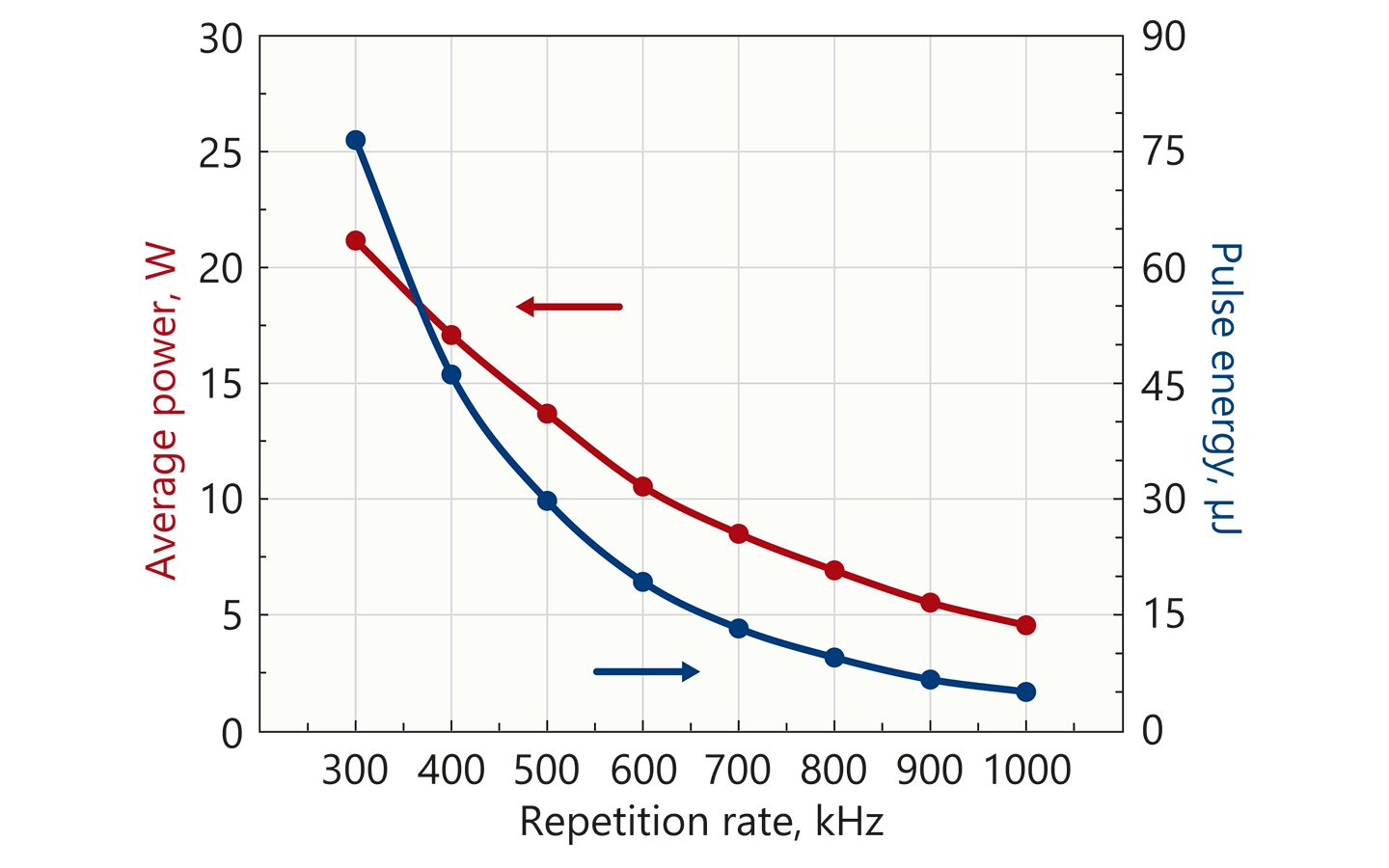

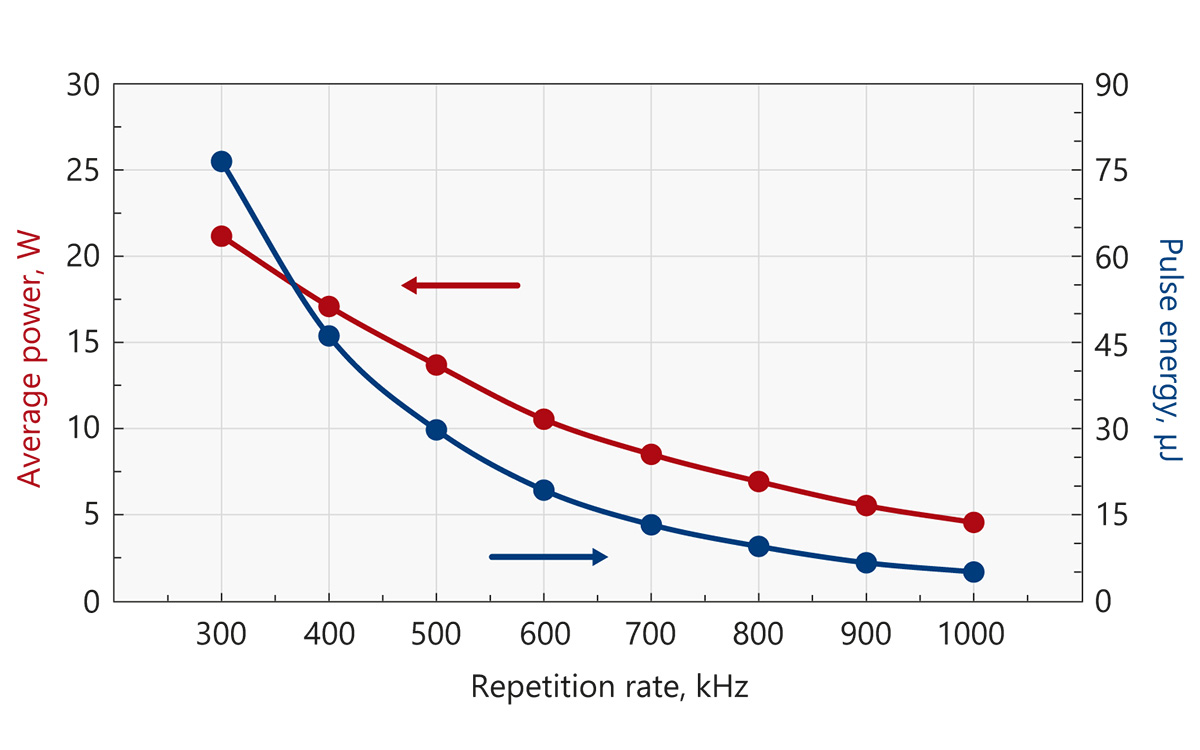

Atlantic 25-UV8の繰り返し周波数に対する平均出力とパルエネルギー (typical)	Atlantic 50-UV18の繰り返し周波数に対する平均出力とパルエネルギー (typical)

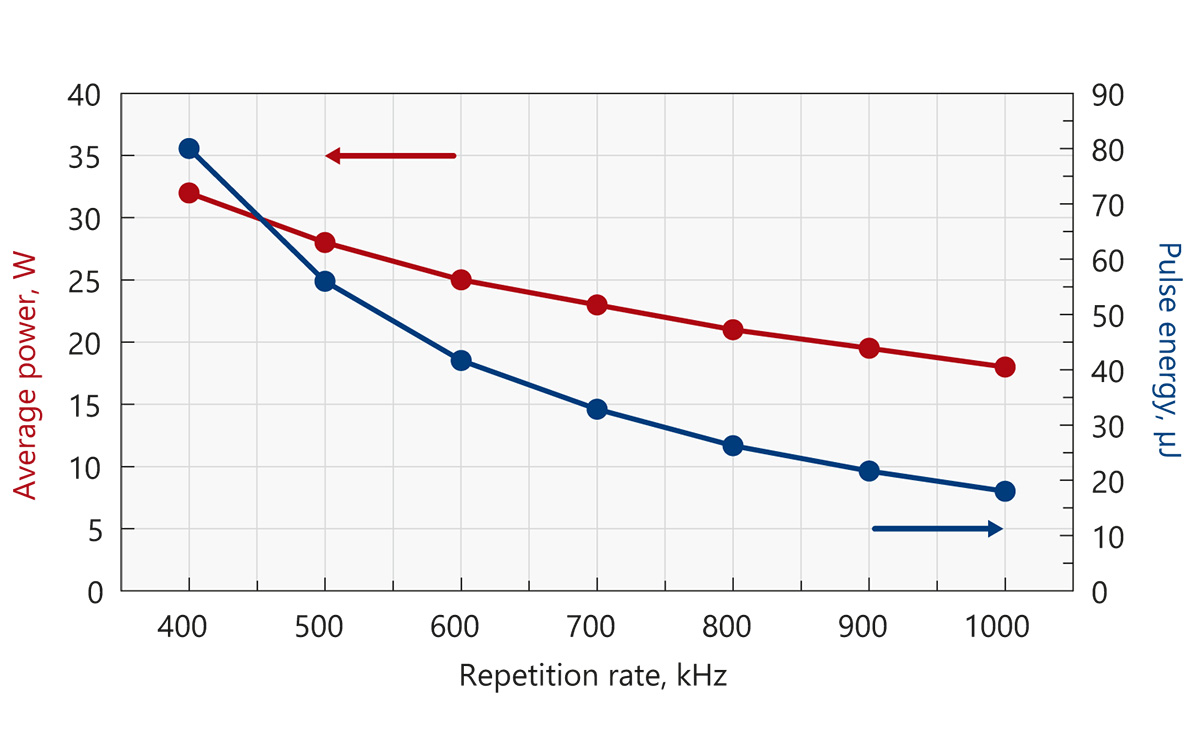

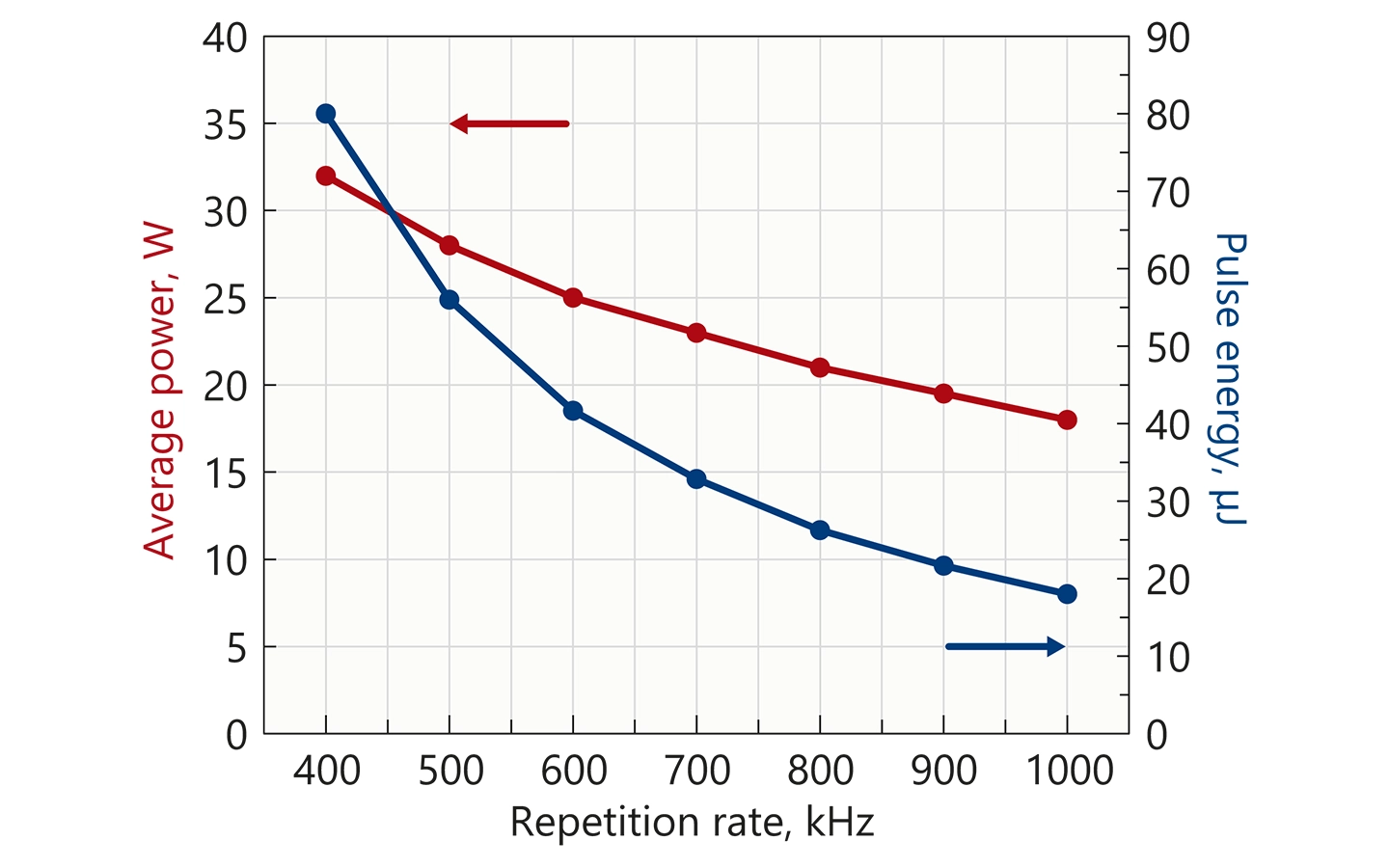

Atlantic 80-UV30の繰り返し周波数に対する平均出力とパルエネルギー (typical)

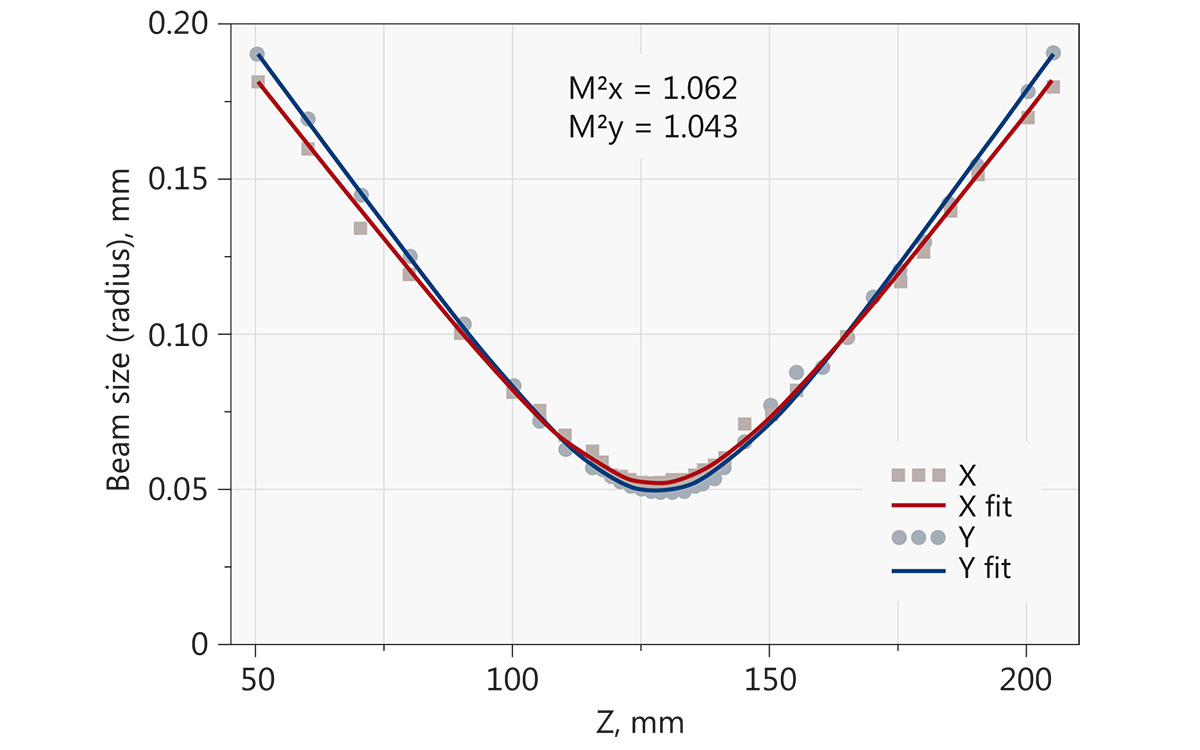

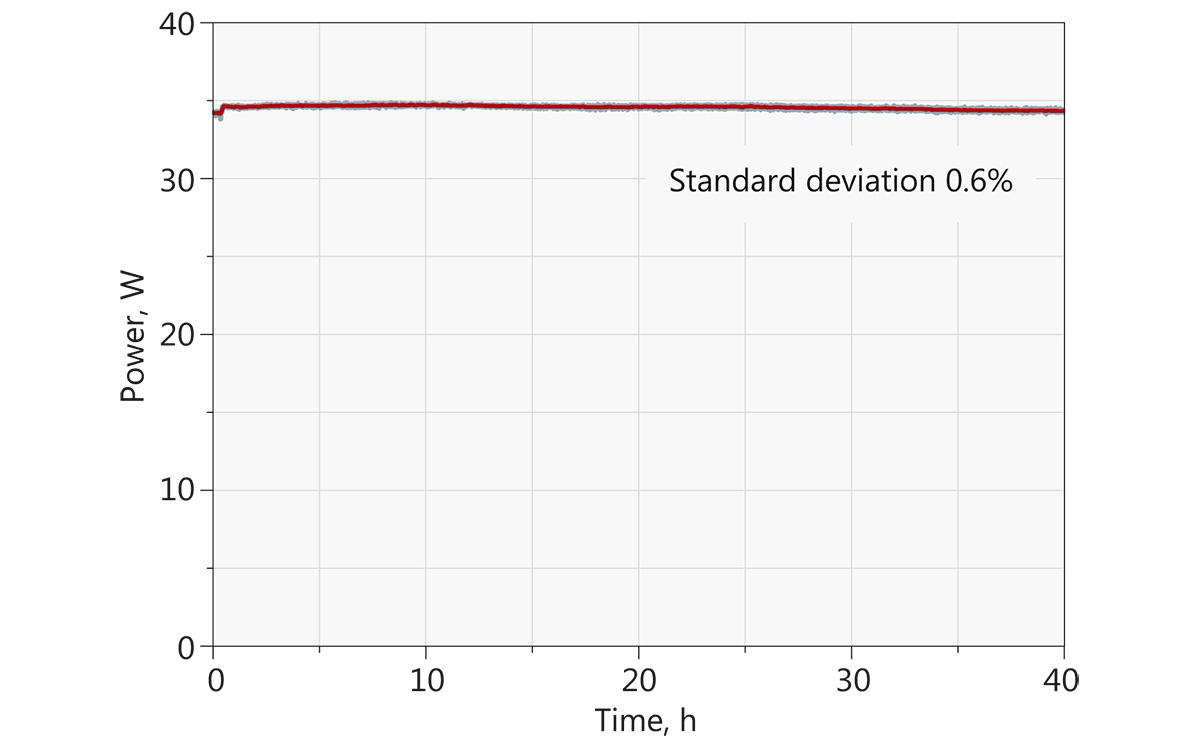

一定の環境下でのAtlantic 80-UV30の長時間平均出力安定性 (typical)	Atlantic 80-UV30の355nmでのM² (平均出力34W、繰り返し周波数400 kHz) (typical)

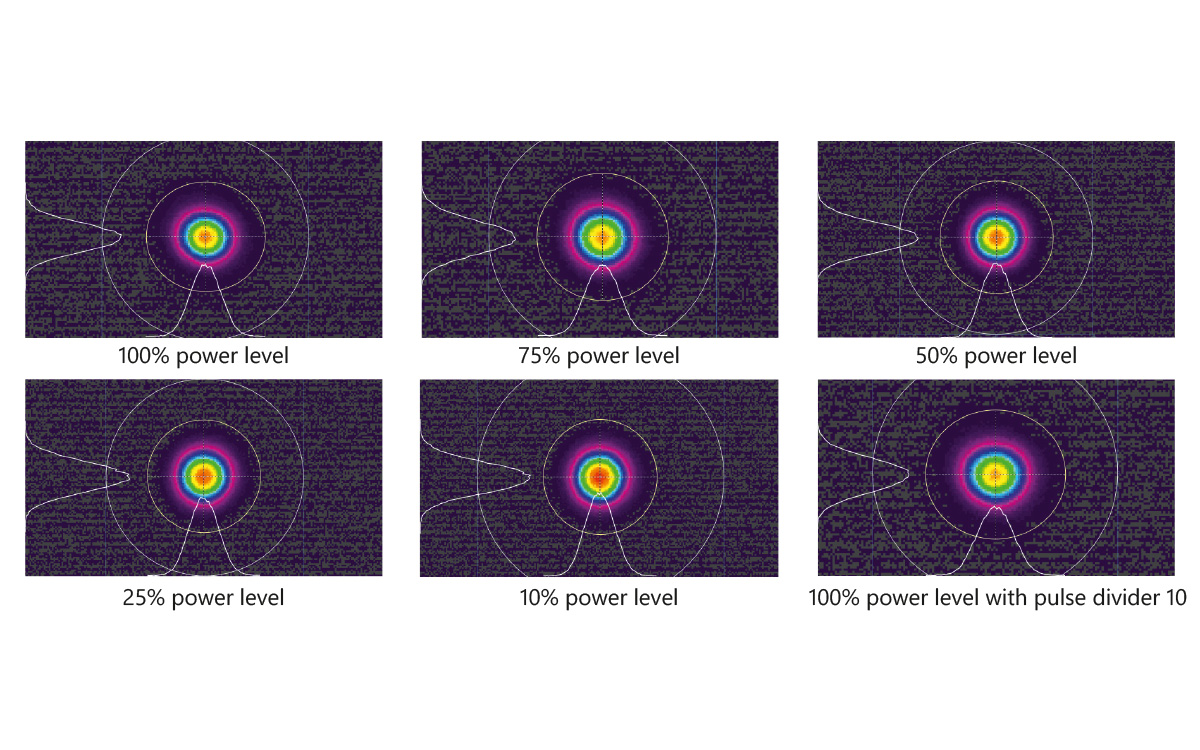

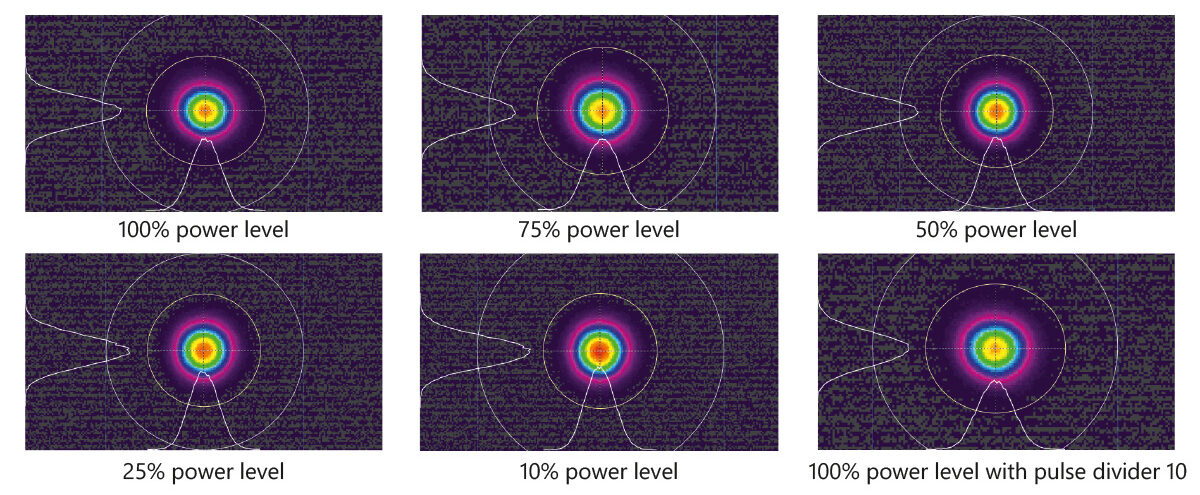

Atlantic 80-UV30のビームプロファイル @ 355 nm (far-field、平均出力34W、異なるアッテネーション状態、typical)

特長

・最大平均出力：80 W @ 1064 nm（オプション：40 W @ 532 nm、30 W @ 355 nm）
・最大繰り返し周波数：1 MHz
・最大パルスエネルギー：200 μJ@1064 nm（オプション：100 μJ@532 nm、75 μJ@355 nm）
・パルス幅：10 ± 3 ps
・M² < 1.3
・高調波発生（オプション）

仕様

■ Atlanticシリーズ仕様

主な仕様 ¹⁾		Atlantic 25	Atlantic 50	Atlantic 80
中心波長	基本波	1064nm
	第二高調波（オプション）	532 nm（1064nm出力はオプション）²⁾
	第三高調波（オプション）	355 nm（1064nmと（あるいは）532 nm出力はオプション）²⁾
繰り返し周波数（PRRL）³⁾		200 - 1000 kHz	300 - 1000 kHz	400 - 1000 kHz
繰り返し周波数（分周器後）		PRR = PRRL / N、（N = 1, 2, 3, ..., 1025）
最大平均出力 ⁴⁾	@ 1064 nm	25 W	50 W	80 W
	@ 532 nm	12 W	25 W	40 W
	@ 355 nm	8 W	18 W	30 W
最低パルスエネルギー(PRRL) ⁴⁾	@ 1064 nm	125 μJ	165 μJ	200 μJ
	@ 532 nm	60 μJ	85 μJ	100 μJ
	@ 355 nm	40 μJ	60 μJ	75 μJ
コントラスト比	@ 1064 nm	> 300 : 1
	@ 532 nm	> 500 : 1
	@ 355 nm	> 1000 : 1
長時間出力安定性（標準偏差、8時間測定）⁵⁾		< 1.0 %
パルスエネルギー安定性（標準偏差）⁶⁾	@ 1064 nm	< 1.0 %
	@ 532 nm	< 2.0 %
	@ 355 nm	< 2.5 %
パルス幅 @ 1064nm（FWHM）		10 ± 3 ps
偏光		直線、垂直 100 : 1
M²		< 1.3
真円性		> 0.85
ビーム広がり角（全角）		1.5 mRad
ビーム位置安定性（ピーク to ピーク）⁷⁾		< 50 μRad
ビーム径（1/e²）（出射口から50cmの位置で測定）	@ 1064 nm	1.8 ± 0.3 mm
	@ 532 nm	2.2 ± 0.3 mm	1.8 ± 0.3 mm	2.2 ± 0.3 mm
	@ 355 nm	2.0 ± 0.3 mm	1.8 ± 0.3 mm	2.0 ± 0.3 mm
トリガモード		内部 / 外部
パルス出力制御		分周器、パルスピッカー、簡易増幅制御、アッテネーター
制御インターフェイス		キーパッド、USB、RS232、LAN
使用環境
冷却方法		水冷
電源		100 - 240 VAC、単相、47 - 63 MHz
最大消費電力		< 2.8 kW	< 3.1 kW	< 3.5 kW
使用周囲環境（室温）		18 - 27 ℃
相対湿度		10 - 80 %（結露しないこと）
クリーンルームクラス		ISO クラス 9 以上
物理的特性
レーザーヘッドサイズ（幅 x 高さ x 長さ）	1064 nm（一波長出射）	396 x 173 x 755 nm
	355 nm（一波長出射）	396 x 173 x 1000 nm
	1064 / 532 / 355 nm（三波長出射）	396 x 173 x 926 nm
電源サイズ（幅 x 高さ x 長さ）		553 x 1019 x 852 nm
アンビリカルケーブル		4 m
分類
EN60825-1（レーザー安全規格）による分類		Class 4 レーザー製品

*1：継続的な改善のため、すべての仕様は予告なく変更される場合があります。「typical」とマークされたパラメータは仕様ではありません。
*2：一波長出射か二、三波長出射かでオーダー可能です。
*3：分周器をすべてのパルスを通るように設定した場合。
*4：繰り返し周波数に対する「typical」な平均出力、パルスエネルギーの関係は「パフォーマンス」をご参照ください。
*5：一定の環境下でウォームアップ後、最低繰り返し周波数PRR_Lでの測定。
*6：一定の環境下で、最低繰り返し周波数PRR_Lでの測定。
*7：集光素子を使用して集光面でのビームの中心位置の動きで評価。
