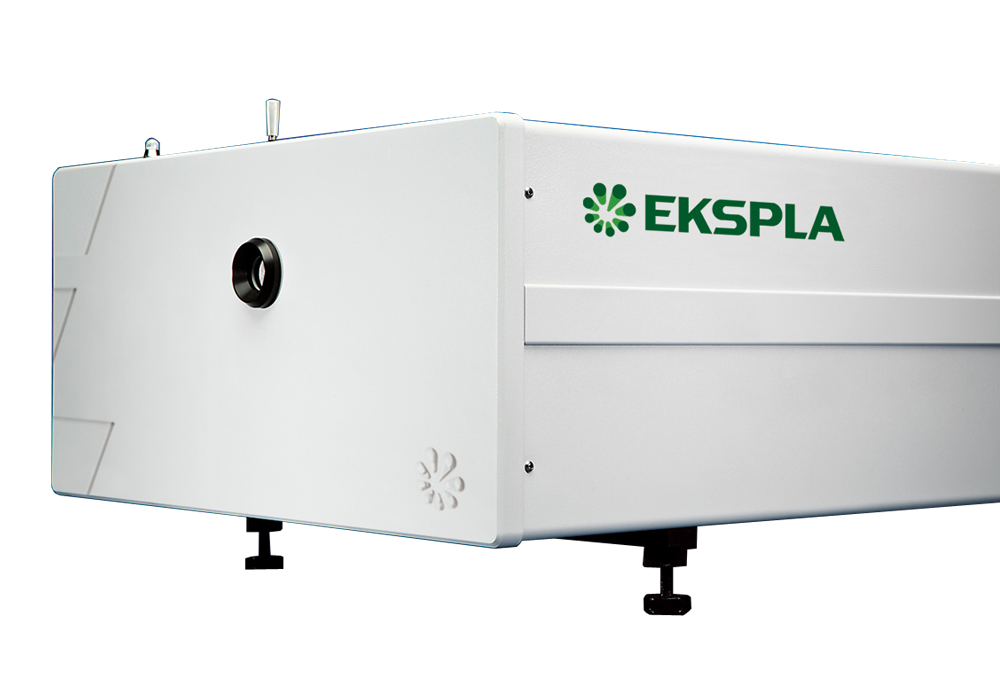

高エネルギーフラッシュランプ励起ピコ秒増幅器 APL HEシリーズ
製品詳細
分野
- 計測
- センシング
- プラズマ
- イメージング
- その他
メーカー
EKSPLA（リトアニア）
正規代理店概要
APL HEシリーズは最大2.2 J @ 1064nmのエネルギーが得られるフラッシュランプピコ秒増幅器です。
オプションとして、高調波発生（532、355、266nm）、パルス幅の指定（20 – 300 ps）、低ジッター（10ps以下）の同期信号の出力などが可能なため、様々な分光測定、OPCPAやOPG/OPAの励起光源、リモートセンシングなどのアプリケーションに好適です。
■パフォーマンス
 |
 |
 |

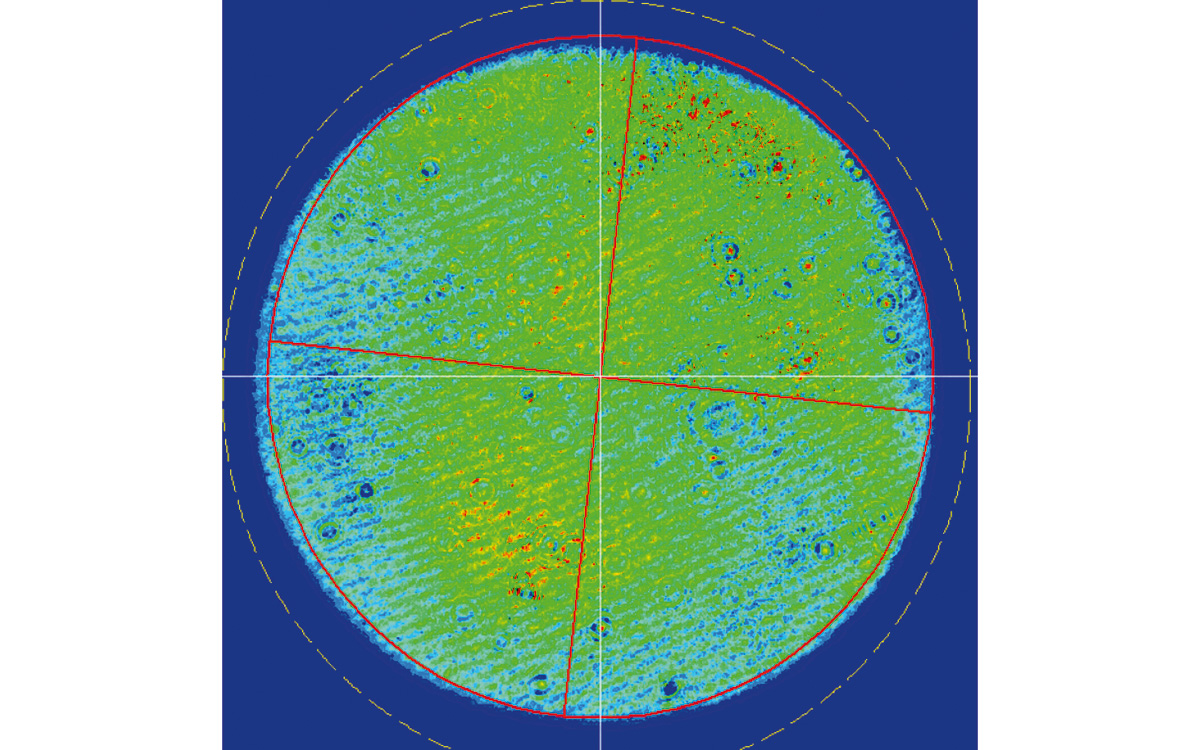

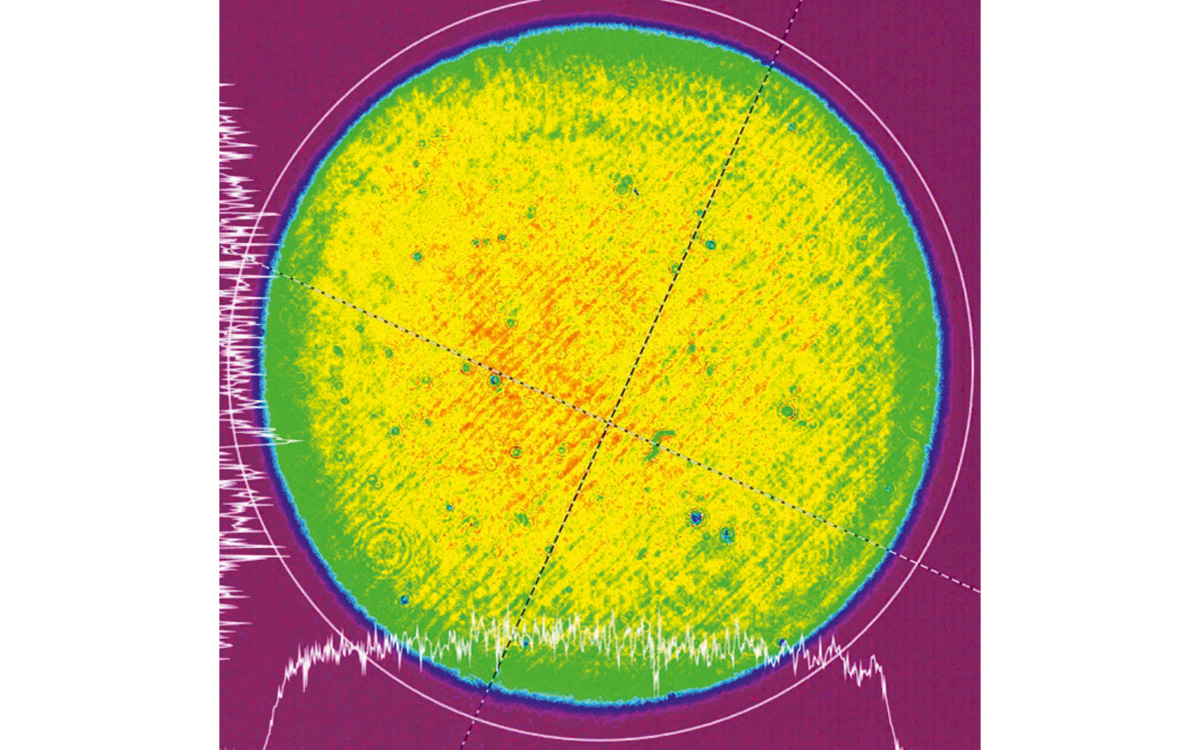

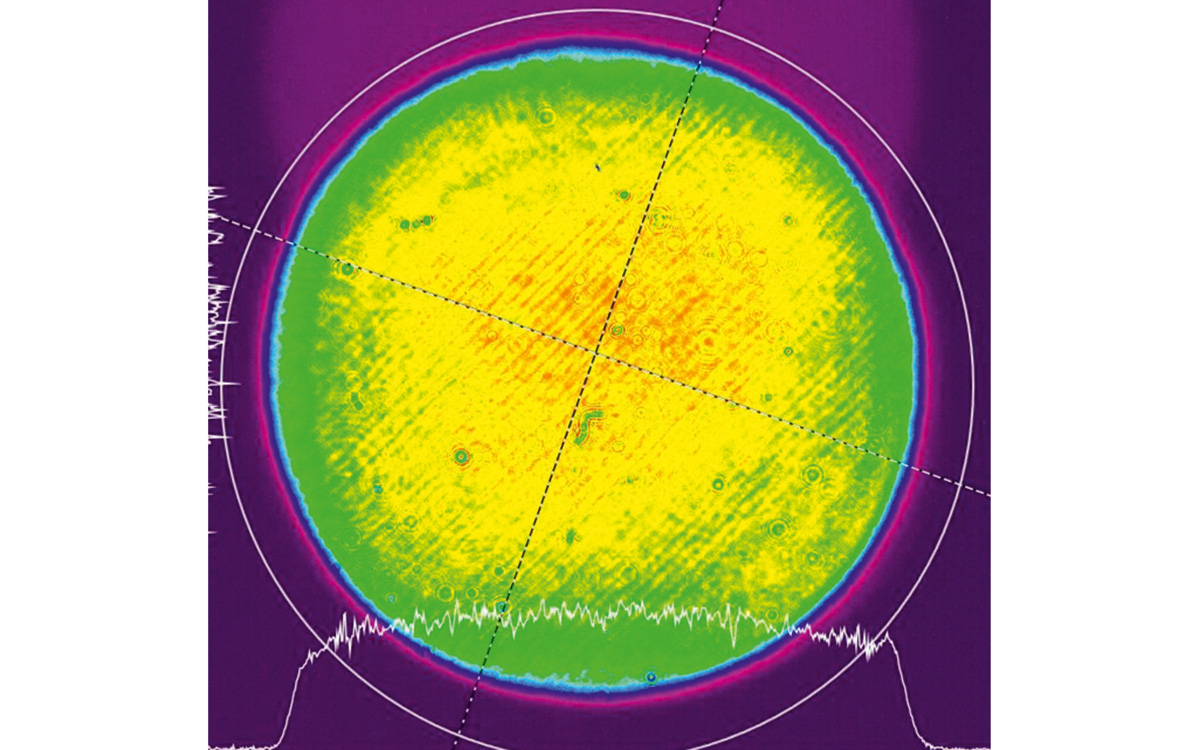

| APL HEシリーズのビームプロファイル@1064nm、near-field (typical) | APL HEシリーズのビームプロファイル@532nm、near-field (typical) | APL HEシリーズのビームプロファイル@355nm、near-field (typical) |
 |
| APL HEシリーズの長時間エネルギー安定性 (typical) |
特長
・最大出力エネルギー：2.2 J @ 1064 nm
・パルス幅：90 ± 10 ps (オプション：20 – 300 ps)
・繰り返し周波数：10 Hz
・高調波発生可 (オプション)
・低ジッター (10 ps RMS) の同期信号出力 (オプション)
仕様
■ APL HEシリーズ仕様 *1
主な仕様 1) APL30010 APL60010 APL1k10 APL2k10
出力エネルギー @ 1064 nm 300 mJ 600 mJ 1000 mJ 2200 mJ 2) 3)
@ 532 nm 4) 5) 200 mJ 400 mJ 650 mJ 1400 mJ
@ 355 nm 4) 90 mJ 180 mJ 300 mJ 660 mJ
＠ 266 nm 4) 30 mJ 60 mJ 100 mJ 220 mJ
繰り返し周波数 10 Hz
パルス幅 6) 90 ± 10 ps
パルスエネルギー安定性 7) @ 1064 nm ≤ 0.6 %
@ 532 nm 4) ≤ 0.8 %
@ 355 nm 4) ≤ 2 %
＠ 266 nm 4) ≤ 3 %
長時間パワードリフト 8) ± 2 %
ビーム空間プロファイル スーパーガウシアン 9)
ビーム径 10) 9 mm ~ 11 mm ~ 17 mm ~ 23 mm
ビーム位置安定性 11) ≤ 30 μrad
ビーム広がり角 ≤ 0.5 mrad
Pre-pulseコントラスト比 12) > 200:1
ジッター 13) Trig out ＜ 100 ps
Pre-Trig out ＜ 50 ps
With -PLL option ＜ 2 ps
偏光 直線
物理的特性 14)
レーザーヘッドサイズ（幅 x 長さ x 高さ：mm） 600 x 1200 x 300 600 x 1500 x 300 600 x 1800 x 300 900 x 1800 x 300
電源サイズ（幅 x 長さ x 高さ） 553 x 600 x 832 553 x 600 x 830 553 x 600 x 1230
アンビリカルケーブル 15) 2.5 m
使用要求 16)
電源 200 - 240 VAC、単相、47 - 63 Hz 208, 380, 400 VAC、三相、50 / 60 Hz 17)
消費電力 18) ≤ 2 kVA ≤ 2.5 kVA ≤ 4.5 kVA ≤ 7 kVA
外部冷却水 ≤ 3 L/分、2 Bar、20℃以下 ≤ 6 L/分、2 Bar、20℃以下 ≤ 12 L/分、2 Bar、20℃以下 ≤ 14 L/分、2 Bar、15℃以下
使用周囲温度（室温） 22 ± 2 ℃
保管温度 15 -35 ℃
相対湿度（結露しないこと） ≤ 80 %
クリーンルームクラス ISO クラス 7
*2： 低次モードのスーパーガウシアン空間モードをご要求の場合は、最大出力エネルギーは2000mJになります。
*3： 2500mJの出力エネルギーは、ご要求に応じてパルス幅を広げることで可能です。
*4： 高調波出力はオプションです。仕様値はご購入頂いた各高調波ユニットに対して有効です。また同時の出力はできません。
*5： 第二高調波の仕様は、第二高調波のみご注文頂いた場合に有効です。第三、第四高調波のご注文を頂きました場合、第二高調波の変換効率は50%減少します。
*6：標準のパルス幅は90psです。他のパルス幅をご希望の場合は、20 – 300 psの範囲で対応可能です。パルス幅を90psよりも短くする場合、パルス幅に比例して出力エネルギーは減少します。
*7：安定した環境下で平均出力エネルギーを正規化した値（RMS、60秒の平均化）。
*8：周囲環境の温度変化が±2℃以内の時のウォームアップ後8時間測定した値。
*9： near-fieldで6－11次のスーパーガウシアン空間モード。
*10：FWHMの位置で測定。
*11：集光素子を使用して集光面でのビームの中心位置の動きで評価（RMS、60秒の平均化）。
*12：ご要求により1000:1まで可能です。
*13：Trig out : 3.5V @ 50 Ω、Pre-Trig out : 1 V @ 50 Ω、PLL option : 1 V @ 50 Ω
*14：システムサイズは仮のもので、お客様のレイアウトやオプションに依存します。
*15：アンビリカルケーブルは最長5mまで可能です。
*16：詳細はメーカーのカタログをご参照ください。
*17：電圧の変動の許容範囲は通常の値から-15% ~ +10%以内です。
*18：詳細はメーカーのカタログをご参照ください。
