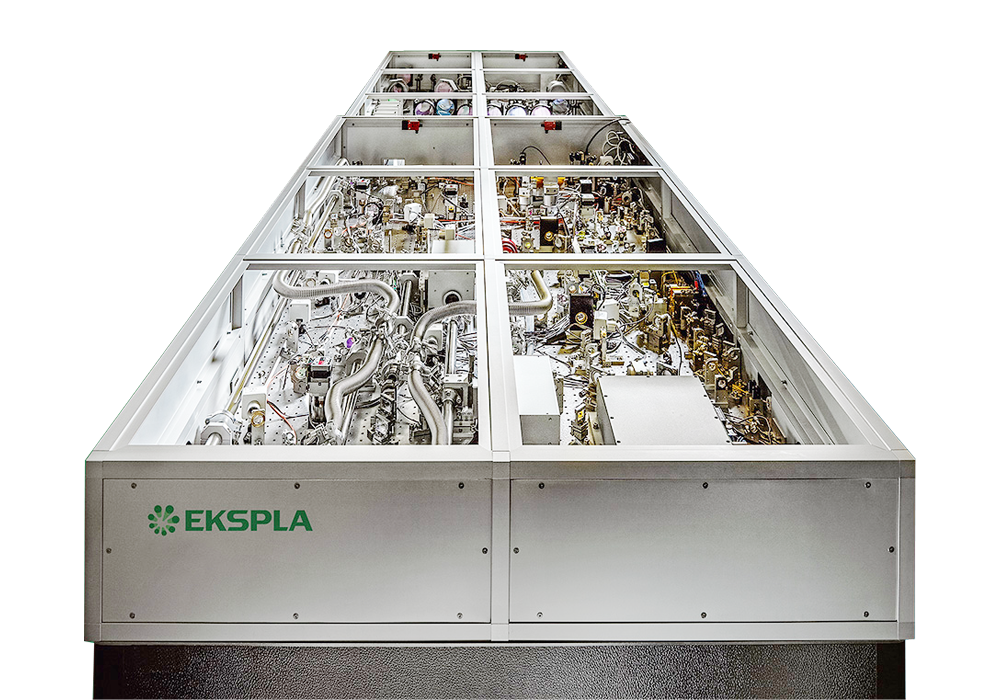

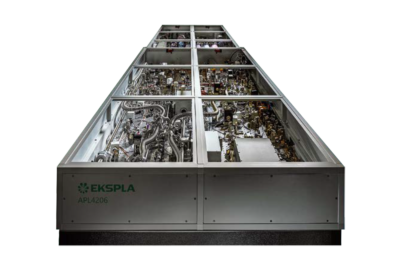

マルチチャンネル出力カスタムピコ秒増幅器 APL Custom
製品詳細
分野
- その他
メーカー
EKSPLA（リトアニア）
正規代理店概要
APL Customには、2.2 J @1064nm, 10Hz x 4チャンネルと、130 mJ @1064 nm, 1 kHz x 8チャンネルの2種類があります。
パルス幅はどちらのバージョンも90±10 ps、各チャンネルをご要望に合わせてカスタマイズすることも可能で、多段OPCPA励起に好適なレーザーです。
■パフォーマンス
 |
 |
 |

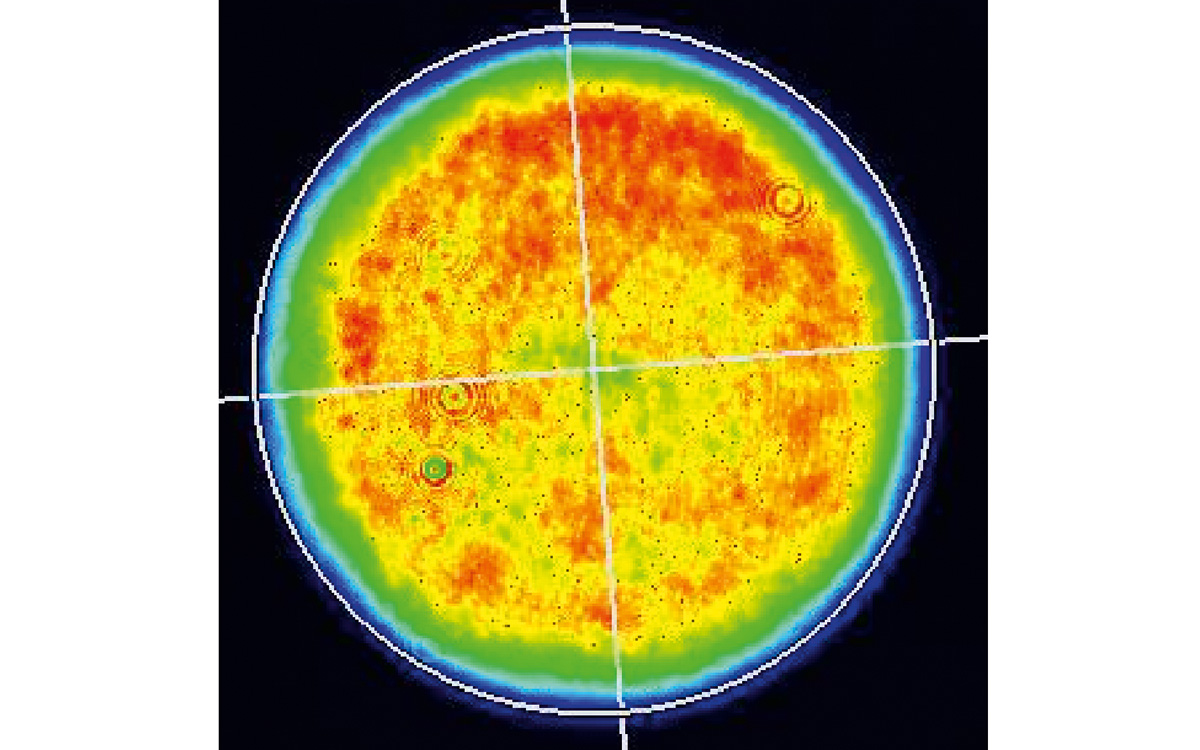

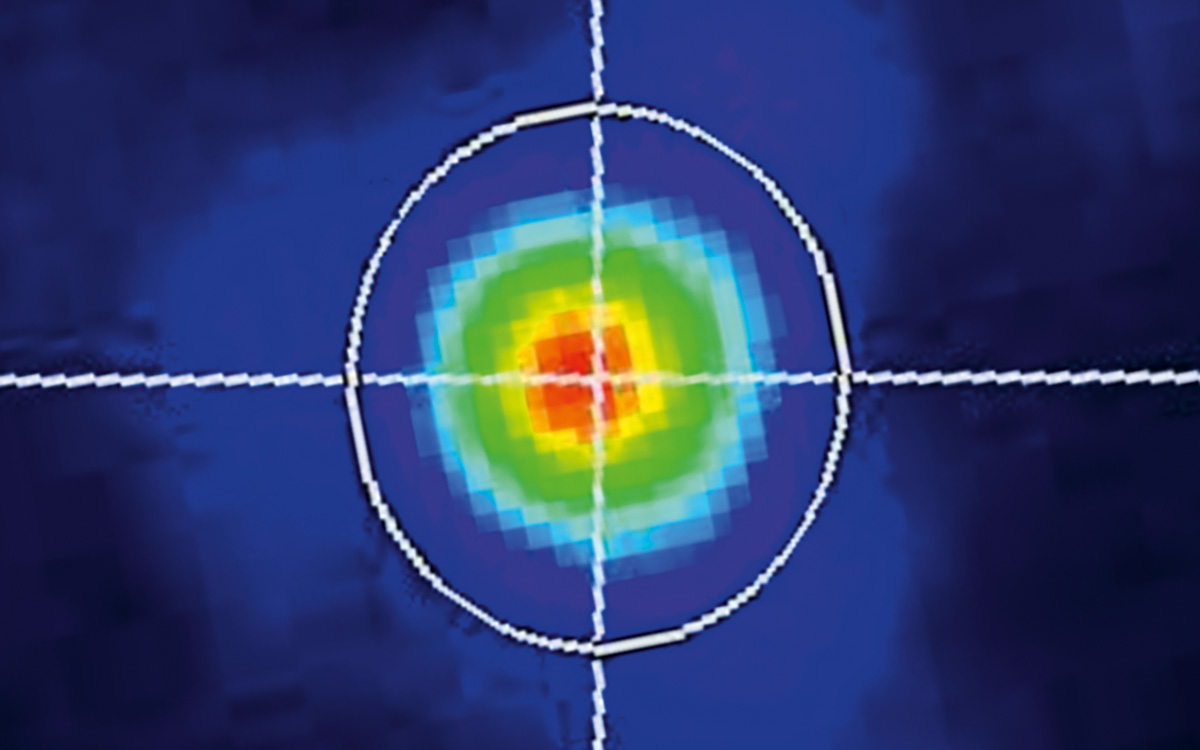

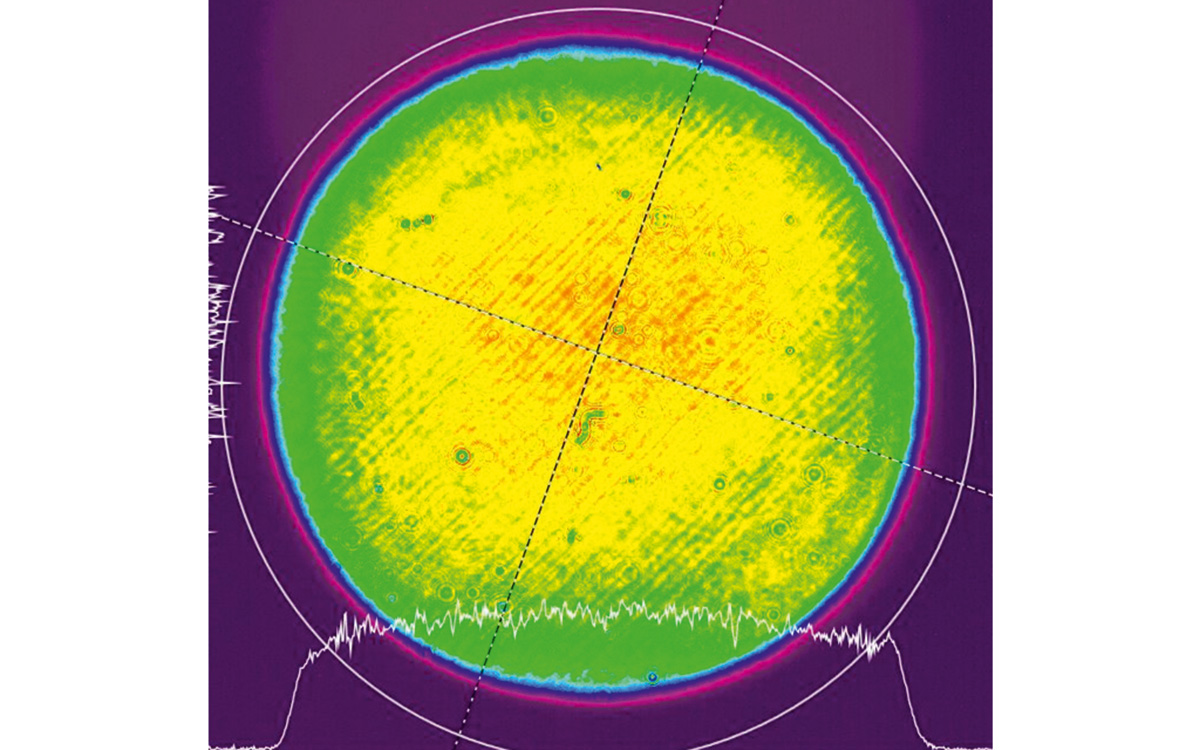

| 高繰り返しAPLシリーズのビームプロファイル@1064nm、near-field（typical） | 高エネルギーAPLシリーズのビームプロファイル@1064nm、near-field（typical） | 高繰り返しAPLシリーズのビームプロファイル@532nm、far-field（typical） |
 |

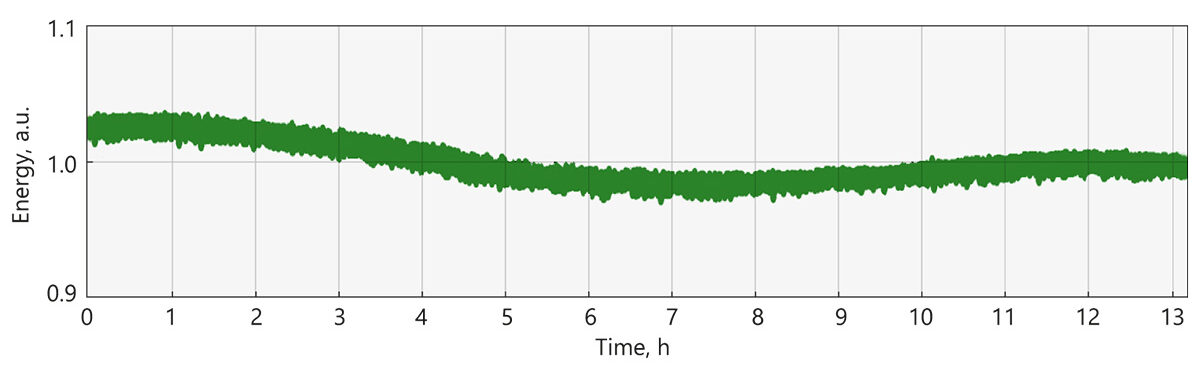

| 高繰り返しAPLシリーズの長時間エネルギー安定性（typical） |
 |

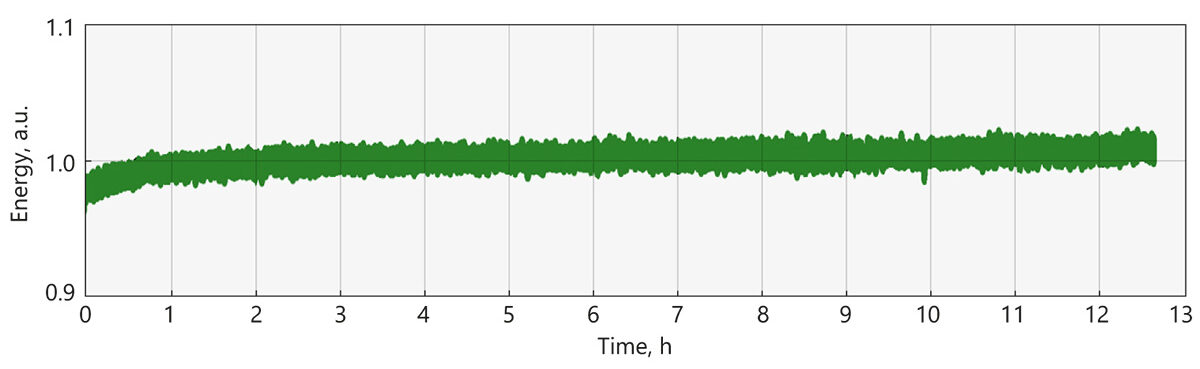

| 高エネルギーAPLシリーズの長時間エネルギー安定性（typical） |
特長
・2種類のバージョンが可能
- 2 J @1064nm, 10Hz x 4チャンネル
- 130 mJ @1064nm, 1 kHz x 8チャンネル
・パルス幅：90 ± 10 ps (オプション：20 – 300 ps)
・高調波発生可 (オプション)
・低ジッター (10 ps RMS)の同期信号出力(オプション)
仕様
■ APL customシリーズ仕様 *1
主な仕様 1) APL2k10-x4 APL130k-x8 APL1k100-Burst APL810k-1030
出力エネルギー @ 1064 nm
(APL810K-1030は@ 1030 nm)4 x 2200 mJ 2) 3) 8 x 130 mJ 1.4 J Burst
(4 x 300 mJ + 4 x 50 nJ )8 mJ @ 1030 nm
@ 532 nm 4) 5) 4 X 1400 mJ / 2 x 2500 mJ 8 X 85 mJ / 4 x 150 mJ - -
@ 355 nm 4) 4 X 660 mJ / 2 x 1300 mJ 8 X 50 mJ / 4 x 100 mJ - -
@ 266 nm 4) 4 X 220 mJ / 2 x 450 mJ 8 X 15 mJ / 4 x 30 mJ - -
繰り返し周波数 10 Hz 1 kHz 100 Hz 10 kHz
パルス幅 6) 90 ± 10 ps 1 ± 0.2 ps
パルスエネルギー安定性 7) @ 1064 nm ≤ 0.6 % ≤ 0.5 % ≤ 1 % ≤ 0.5 %
@ 532 nm 4) ≤ 0.8 % - -
@ 355 nm 4) ≤ 2 % - -
@ 266 nm 4) ≤ 3 % - -
長時間パワードリフト 8) ± 2 % ± 1.5 % - -
ビーム空間プロファイル スーパーガウシアン 9) スーパーガウシアン
& ガウシアン ガウシアン
ビーム径 10) ~ 23 mm ~ 7 mm ~ 11 & 5 mm ~ 6 mm
ビーム位置安定性 11) ≤ 30 μrad ≤ 20 μrad ≤ 20 μrad ≤ 20 μrad
ビーム広がり角 ≤ 0.5 mrad
Pre-pluseコントラスト比 12) > 200 : 1
ジッター 13) Trig out ≤ 100 ps ≤ 50 ps
Pre-Trig out ≤ 50 ps
With -PLL option ≤ 2 ps -
偏光 直線
物理的特性 14)
レーザーヘッドサイズ（幅 x 長さ x 高さ） 1500 x 3600 x 500, 2 台 1500 x 3600 x 500, 4 台 700 x 2000 x 300 900 x 1200 x 300
電源サイズ (幅 x 長さ x 高さ) 553 x 600 x 1800, 4 台 553 x 952 x 600 553 x 952 x 600
アンビリカルケーブル 15) 5 m 2.5 m 2.5 m 3 m
使用要求 16)
電源 208, 380, 400 VAC、三相、50 / 60 Hz 17) 208 - 240 VAC、単相、50 / 60 Hz
消費電力18) ≤ 40 kVA ≤ 60 kW ≤ 5 kW ≤ 3.5 kW
外部冷却水
使用周囲温度 (室温) ≤ 40 L / 分、2 Bar、< 15 ℃ ≤ 5 L / 分、2 Bar、< 15 ℃ ≤ 15 L / 分、2 Bar、< 15 ℃
保管温度 15 - 35 ℃
相対湿度 (結露しないこと) ≤ 80 %
クリーンルームクラス ISO クラス 7
*2： 低次モードのスーパーガウシアン空間モードをご要求の場合は、最大出力エネルギーは2000mJになります。
*3： 2500mJの出力エネルギーは、ご要求に応じてパルス幅を広げることで可能です。
*4： 高調波出力はオプションです。仕様値はご購入頂いた各高調波ユニットに対して有効です。また同時の出力はできません。
*5：第二高調波の仕様は、第二高調波のみご注文頂いた場合に有効です。第三、第四高調波のご注文を頂きました場合、第二高調波の変換効率は50%減少します。
*6：標準のパルス幅は90psです。他のパルス幅をご希望の場合は、20 – 300 psの範囲で対応可能です。パルス幅を90psよりも短くする場合、パルス幅に比例して出力エネルギーは減少します。
*7：安定した環境下で平均出力エネルギーを正規化した値 (RMS、60秒の平均化)。
*8：周囲環境の温度変化が±2℃以内の時のウォームアップ後8時間測定した値。
*9： near-fieldで6－11次のスーパーガウシアン空間モード。
*10：FWHMの位置で測定。
*11：集光素子を使用して集光面でのビームの中心位置の動きで評価 (RMS、60秒の平均化)。
*12：ご要求により1000:1まで可能です。
*13：Trig out : 3.5V @ 50 Ω、Pre-Trig out : 1 V @ 50 Ω、PLL option : 1 V @ 50 Ω
*14：システムサイズは仮のもので、お客様のレイアウトやオプションに依存します。
*15：アンビリカルケーブルについて、フラッシュランプ励起の場合最長10m、LD励起の場合最長5mまで可能です。
*16：詳細はメーカーのカタログをご参照ください。
*17：電圧の変動の許容範囲は通常の値から-15% ~ +10%以内です。
*18：詳細はメーカーのカタログをご参照ください。
