概要

高品質光学グレードの結晶石英で作製された、高出力および低出力のレーザー用途に適した波長板です。
マウントに取り付けられた状態で提供され、透過率が最大になるように両側に多層誘電体反射防止コーティングが施されています。

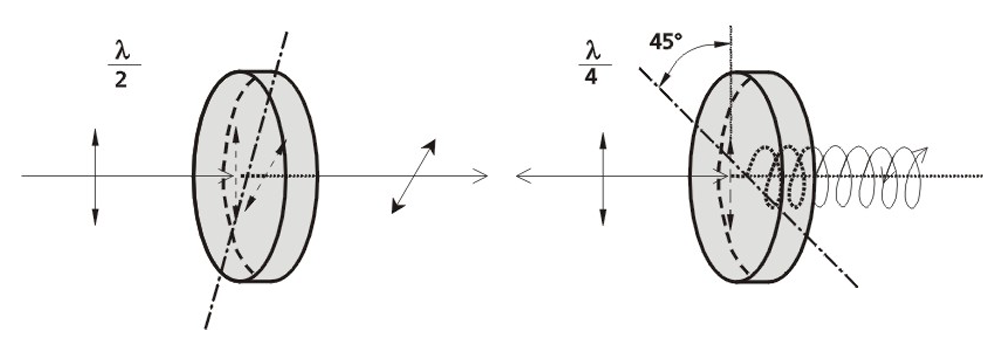

偏光方向を回転(λ/ 2)、または直線偏光を円偏光ないし円偏光を直線偏光に変換(λ/ 4)します。

※マルチオーダー波長板のリターデーションは、ゼロオーダー波長板と比較して温度依存性が少し高くなります。

特長

・豊富な波長ラインナップ
・単結晶板から作製
・低価格

仕様

■ラインナップ

型名	波長	リタデーション	直径	開口部	マウント
λ/2波長板
462-4201	1550 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4201D12	1550 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
462-4205	1064 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4205D12	1064 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
462-4206	1053 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4206D12	1053 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
462-4208	1030 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4208D12	1030 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
462-4210	950 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4213	852 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4215	800 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4215D12	800 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
462-4220	780 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4220D12	780 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
462-4221	770 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4225	633 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4225D12	633 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
462-4228	589 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4230	532 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4230D12	532 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
462-4231	527 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4232	515 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4232D12	515 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
462-4233	448 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4235	400 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4240	355 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4240D12	355 nm	λ/2	ø 12.7 mm	ø 11 mm	なし
462-4241	343 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4245	266 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4246	257 nm	λ/2	ø 20 mm	ø 17 mm	ø 25.4 mm
λ/4波長板
462-4401	1550 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4401D12	1550 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
462-4405	1064 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4405D12	1064 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
462-4406	1053 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4406D12	1053 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
462-4408	1030 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4408D12	1030 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
462-4410	950 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4413	852 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4415	800 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4415D12	800 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
462-4420	780 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4420D12	780 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
462-4421	770 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4425	633 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4425D12	633 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
462-4428	589 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4430	532 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4430D12	532 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
462-4431	527 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4432	515 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4432D12	515 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
462-4433	448 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4435	400 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4440	355 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4440D12	355 nm	λ/4	ø 12.7 mm	ø 11 mm	なし
462-4441	343 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4445	266 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm
462-4446	257 nm	λ/4	ø 20 mm	ø 17 mm	ø 25.4 mm

■標準仕様：

仕様
材質	単結晶石英
光軸	リターダー外周のファセットに対して垂直
波面歪曲度	λ/10 @ 633 nm
平行度	< 10 arcsec
ARコーティング	R < 0.4%
レーザーダメージ閾値	10 J/cm²@ 10 nsec, 1064 nm (typical)
