トップハットビームシェーパー FBSRシリーズ
製品詳細
分野
- 装置開発
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要

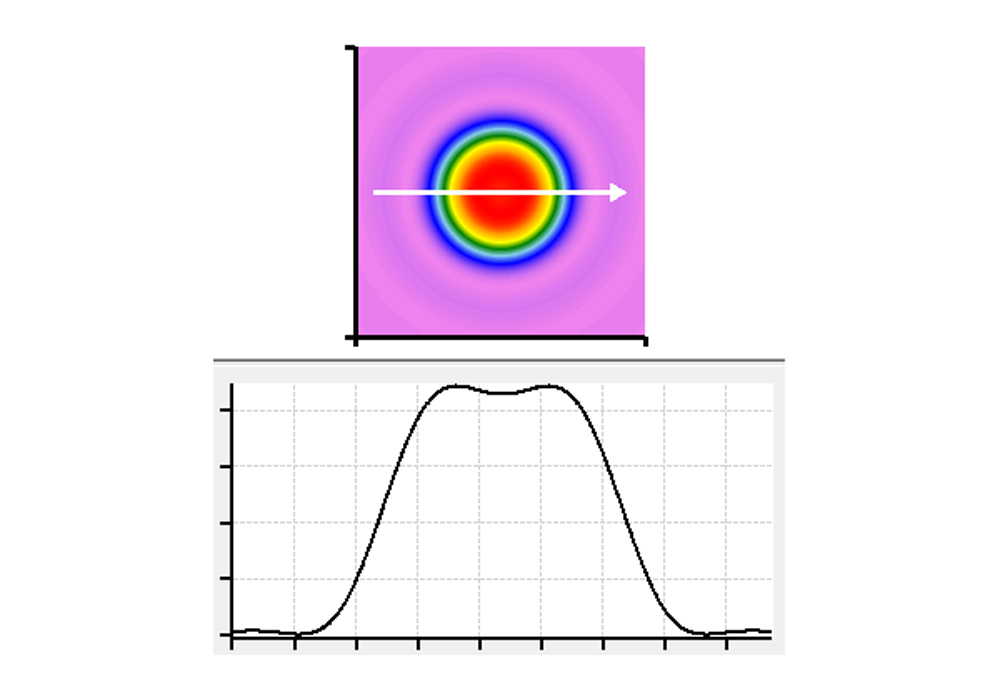

トップハットビームシェーパーFBSRシリーズは、均一な丸いトップハットスポットを生成します。各FBSRは、±5%の許容誤差で固定入力ビーム径用に作られています。
FBSRシリーズはいわゆる焦点ビームシェイパーで、ほぼすべての集束光学系の焦点面でトップハットプロファイルを生成できます。各FBSRモデルは、固定入力ビーム径 (@1/e²) と特定の動作波長用に設計されています。
FBSRシリーズは、あらゆる対物レンズまたはF-シータレンズと組み合わせることができ、ビームエクスパンダーや拡大鏡の前または内部でも、ほぼすべての位置でビームパスに統合できます。
標準以外の波長とビーム径についてはご相談ください。
特長
・対応波長 343、355、515、532、1030、1064 nm
・入射ビーム径@ 1/E² 1～6 mm
・均一な丸いトップハットスポットを生成
仕様
| 型番 | 動作波長 | 入射ビーム径@ 1/E² | |
|---|---|---|---|
| FBSR-1064-1.0 | 1064 nm | 1.0 mm | |
| FBSR-1064-1.5 | 1064 nm | 1.5 mm | |
| FBSR-1064-2.0 | 1064 nm | 2.0 mm | |
| FBSR-1064-2.5 | 1064 nm | 2.5 mm | |
| FBSR-1064-3.0 | 1064 nm | 3.0 mm | |
| FBSR-1064-3.5 | 1064 nm | 3.5 mm | |
| FBSR-1064-4.0 | 1064 nm | 4.0 mm | |
| FBSR-1064-4.5 | 1064 nm | 4.5 mm | |
| FBSR-1064-5.0 | 1064 nm | 5.0 mm | |
| FBSR-1064-5.5 | 1064 nm | 5.5 mm | |
| FBSR-1064-6.0 | 1064 nm | 6.0 mm | |
| FBSR-1030-1.0 | 1030 nm | 1.0 mm | |
| FBSR-1030-1.5 | 1030 nm | 1.5 mm | |
| FBSR-1030-2.0 | 1030 nm | 2.0 mm | |
| FBSR-1030-2.5 | 1030 nm | 2.5 mm | |
| FBSR-1030-3.0 | 1030 nm | 3.0 mm | |
| FBSR-1030-3.5 | 1030 nm | 3.5 mm | |
| FBSR-1030-4.0 | 1030 nm | 4.0 mm | |
| FBSR-1030-4.5 | 1030 nm | 4.5 mm | |
| FBSR-1030-5.0 | 1030 nm | 5.0 mm | |
| FBSR-1030-5.5 | 1030 nm | 5.5 mm | |
| FBSR-1030-6.0 | 1030 nm | 6.0 mm | |
| FBSR-532-1.0 | 532 nm | 1.0 mm | |
| FBSR-532-1.5 | 532 nm | 1.5 mm | |
| FBSR-532-2.0 | 532 nm | 2.0 mm | |
| FBSR-532-2.5 | 532 nm | 2.5 mm | |
| FBSR-532-3.0 | 532 nm | 3.0 mm | |
| FBSR-532-3.5 | 532 nm | 3.5 mm | |
| FBSR-532-4.0 | 532 nm | 4.0 mm | |
| FBSR-532-4.5 | 532 nm | 4.5 mm | |
| FBSR-532-5.0 | 532 nm | 5.0 mm | |
| FBSR-532-5.5 | 532 nm | 5.5 mm | |
| FBSR-532-6.0 | 532 nm | 6.0 mm | |
| FBSR-515-1.0 | 515 nm | 1.0 mm | |
| FBSR-515-1.5 | 515 nm | 1.5 mm | |
| FBSR-515-2.0 | 515 nm | 2.0 mm | |
| FBSR-515-2.5 | 515 nm | 2.5 mm | |
| FBSR-515-3.0 | 515 nm | 3.0 mm | |
| FBSR-515-3.5 | 515 nm | 3.5 mm | |
| FBSR-515-4.0 | 515 nm | 4.0 mm | |
| FBSR-515-4.5 | 515 nm | 4.5 mm | |
| FBSR-515-5.0 | 515 nm | 5.0 mm | |
| FBSR-515-5.5 | 515 nm | 5.5 mm | |
| FBSR-515-6.0 | 515 nm | 6.0 mm | |
| FBSR-355-1.0 | 355 nm | 1.0 mm | |
| FBSR-355-1.5 | 355 nm | 1.5 mm | |
| FBSR-355-2.0 | 355 nm | 2.0 mm | |
| FBSR-355-2.5 | 355 nm | 2.5 mm | |
| FBSR-355-3.0 | 355 nm | 3.0 mm | |
| FBSR-355-3.5 | 355 nm | 3.5 mm | |
| FBSR-355-4.0 | 355 nm | 4.0 mm | |
| FBSR-355-4.5 | 355 nm | 4.5 mm | |
| FBSR-355-5.0 | 355 nm | 5.0 mm | |
| FBSR-355-5.5 | 355 nm | 5.5 mm | |
| FBSR-355-6.0 | 355 nm | 6.0 mm | |
| FBSR-343-1.0 | 343 nm | 1.0 mm | |
| FBSR-343-1.5 | 343 nm | 1.5 mm | |
| FBSR-343-2.0 | 343 nm | 2.0 mm | |
| FBSR-343-2.5 | 343 nm | 2.5 mm | |
| FBSR-343-3.0 | 343 nm | 3.0 mm | |
| FBSR-343-3.5 | 343 nm | 3.5 mm | |
| FBSR-343-4.0 | 343 nm | 4.0 mm | |
| FBSR-343-4.5 | 343 nm | 4.5 mm | |
| FBSR-343-5.0 | 343 nm | 5.0 mm | |
| FBSR-343-5.5 | 343 nm | 5.5 mm | |
| FBSR-343-6.0 | 343 nm | 6.0 mm | |
| SPOT GEOMETRY | |
|---|---|
| Top Hat width | approximately 2 * λ * f / d, with f = focal length, d = beam diameter @1/e2 |
| Efficiency | up to 95% |
| Homogeneity | ca. ± 2.5% (rel. to average intensity of the Top Hat plateau) |
| Side modes (strongest) | ~70x weaker than line plateau (< 1.5% of input energy) |
| Depth of focus (DOF) | ~30% of the Rayleigh length |
| SUBSTRATE SPECIFICATIONS | |
| Material | Fused silica |
| Transmission | >99% |
| Damage threshold @ 10 ns | 10 J/cm² @ 1064 nm |
| 5 J/cm² @ 532 nm | |
| 3 J/cm² @ 355 nm | |
| Dimensions | ⌀25.4 x 3 mm |
