トップハットビームシェーパー FBSLシリーズ
製品詳細
分野
- 装置開発
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要

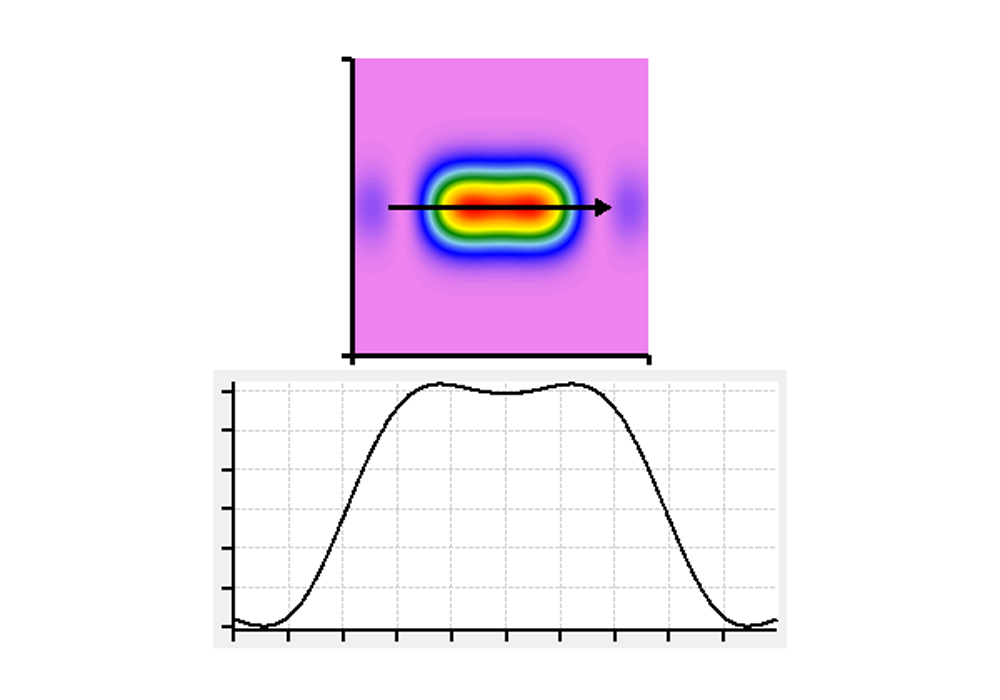

トップハットビームシェーパーFBSLシリーズは、狭く均一なラインスポットを生成します。ラインに沿ってトップハットプロファイルを生成し、ラインを横切る形状はガウス分布で、ライン幅を最小にします。長さと幅の比率は、1/e² で約 1.6 : 1、FWHMで約 2.2 : 1 です。
FBSLシリーズはいわゆる焦点ビームシェイパーで、ほぼすべての集束光学系の焦点面でトップハットプロファイルを生成できます。各 FBSLモデルは、固定入力ビーム径 (@1/e²) と特定の動作波長用に設計されています。
FBSLシリーズは、あらゆる対物レンズまたはF-シータレンズと組み合わせることができ、ビームエキスパンダーや拡大鏡の前または内部でも、ほぼすべての位置でビームパスに統合できます。
標準以外の波長とビーム径についてはご相談ください。
特長
・対応波長 343、355、515、532、1030、1064 nm
・入射ビーム径@ 1/E² 1～6 mm
・狭く均一なラインスポットを生成
仕様
| 型番 | 動作波長 | 入射ビーム径@1/E² | |
|---|---|---|---|
| FBSL-1064-1.0 | 1064 nm | 1.0 mm | |
| FBSL-1064-1.5 | 1064 nm | 1.5 mm | |
| FBSL-1064-2.0 | 1064 nm | 2.0 mm | |
| FBSL-1064-2.5 | 1064 nm | 2.5 mm | |
| FBSL-1064-3.0 | 1064 nm | 3.0 mm | |
| FBSL-1064-3.5 | 1064 nm | 3.5 mm | |
| FBSL-1064-4.0 | 1064 nm | 4.0 mm | |
| FBSL-1064-4.5 | 1064 nm | 4.5 mm | |
| FBSL-1064-5.0 | 1064 nm | 5.0 mm | |
| FBSL-1064-5.5 | 1064 nm | 5.5 mm | |
| FBSL-1064-6.0 | 1064 nm | 6.0 mm | |
| FBSL-1030-1.0 | 1030 nm | 1.0 mm | |
| FBSL-1030-1.5 | 1030 nm | 1.5 mm | |
| FBSL-1030-2.0 | 1030 nm | 2.0 mm | |
| FBSL-1030-2.5 | 1030 nm | 2.5 mm | |
| FBSL-1030-3.0 | 1030 nm | 3.0 mm | |
| FBSL-1030-3.5 | 1030 nm | 3.5 mm | |
| FBSL-1030-4.0 | 1030 nm | 4.0 mm | |
| FBSL-1030-4.5 | 1030 nm | 4.5 mm | |
| FBSL-1030-5.0 | 1030 nm | 5.0 mm | |
| FBSL-1030-5.5 | 1030 nm | 5.5 mm | |
| FBSL-1030-6.0 | 1030 nm | 6.0 mm | |
| FBSL-532-1.0 | 532 nm | 1.0 mm | |
| FBSL-532-1.5 | 532 nm | 1.5 mm | |
| FBSL-532-2.0 | 532 nm | 2.0 mm | |
| FBSL-532-2.5 | 532 nm | 2.5 mm | |
| FBSL-532-3.0 | 532 nm | 3.0 mm | |
| FBSL-532-3.5 | 532 nm | 3.5 mm | |
| FBSL-532-4.0 | 532 nm | 4.0 mm | |
| FBSL-532-4.5 | 532 nm | 4.5 mm | |
| FBSL-532-5.0 | 532 nm | 5.0 mm | |
| FBSL-532-5.5 | 532 nm | 5.5 mm | |
| FBSL-532-6.0 | 532 nm | 6.0 mm | |
| FBSL-515-1.0 | 515 nm | 1.0 mm | |
| FBSL-515-1.5 | 515 nm | 1.5 mm | |
| FBSL-515-2.0 | 515 nm | 2.0 mm | |
| FBSL-515-2.5 | 515 nm | 2.5 mm | |
| FBSL-515-3.0 | 515 nm | 3.0 mm | |
| FBSL-515-3.5 | 515 nm | 3.5 mm | |
| FBSL-515-4.0 | 515 nm | 4.0 mm | |
| FBSL-515-4.5 | 515 nm | 4.5 mm | |
| FBSL-515-5.0 | 515 nm | 5.0 mm | |
| FBSL-515-5.5 | 515 nm | 5.5 mm | |
| FBSL-515-6.0 | 515 nm | 6.0 mm | |
| FBSL-355-1.0 | 355 nm | 1.0 mm | |
| FBSL-355-1.5 | 355 nm | 1.5 mm | |
| FBSL-355-2.0 | 355 nm | 2.0 mm | |
| FBSL-355-2.5 | 355 nm | 2.5 mm | |
| FBSL-355-3.0 | 355 nm | 3.0 mm | |
| FBSL-355-3.5 | 355 nm | 3.5 mm | |
| FBSL-355-4.0 | 355 nm | 4.0 mm | |
| FBSL-355-4.5 | 355 nm | 4.5 mm | |
| FBSL-355-5.0 | 355 nm | 5.0 mm | |
| FBSL-355-5.5 | 355 nm | 5.5 mm | |
| FBSL-355-6.0 | 355 nm | 6.0 mm | |
| FBSL-343-1.0 | 343 nm | 1.0 mm | |
| FBSL-343-1.5 | 343 nm | 1.5 mm | |
| FBSL-343-2.0 | 343 nm | 2.0 mm | |
| FBSL-343-2.5 | 343 nm | 2.5 mm | |
| FBSL-343-3.0 | 343 nm | 3.0 mm | |
| FBSL-343-3.5 | 343 nm | 3.5 mm | |
| FBSL-343-4.0 | 343 nm | 4.0 mm | |
| FBSL-343-4.5 | 343 nm | 4.5 mm | |
| FBSL-343-5.0 | 343 nm | 5.0 mm | |
| FBSL-343-5.5 | 343 nm | 5.5 mm | |
| FBSL-343-6.0 | 343 nm | 6.0 mm | |
| SPOT GEOMETRY | |
|---|---|
| Line length (Top Hat) | approximately 2 * λ * f / d, with f = focal length, d = beam diameter @1/e2 |
| Line width (Gaussian) | similar to the diameter of the Gaussian spot in the same optical configuration |
| Efficiency | up to 92.5% |
| Homogeneity | ca. ± 2.5% (rel. to average intensity of the Top Hat plateau) |
| Side modes (strongest) | ~15x weaker than line plateau (< 1.7% of input energy) |
| Depth of focus (DOF) | ~50% of the Rayleigh length |
| SUBSTRATE SPECIFICATIONS | |
| Material | Fused silica |
| Transmission | >99% |
| Damage threshold @ 10 ns | 10 J/cm² @ 1064 nm |
| 5 J/cm² @ 532 nm | |
| 3 J/cm² @ 355 nm | |
| Dimensions | ⌀25.4 x 3 mm |
