トップハットビームシェーパー FBS2シリーズ
製品詳細
分野
- 装置開発
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要
トップハットビームシェーパーFBS2シリーズは、ガウスレーザービームを正方形のトップハットプロファイルに変換する一体型の光学素子です
FBS2シリーズの各モデルは、±5%の許容誤差で指定の入射ビーム径用に設計されています。
標準以外の波長とビーム径についてはご相談ください。
特長
・対応波長 343、355、515、532、1030、1064 nm
・入射ビーム径@ 1/E² 1～6 mm

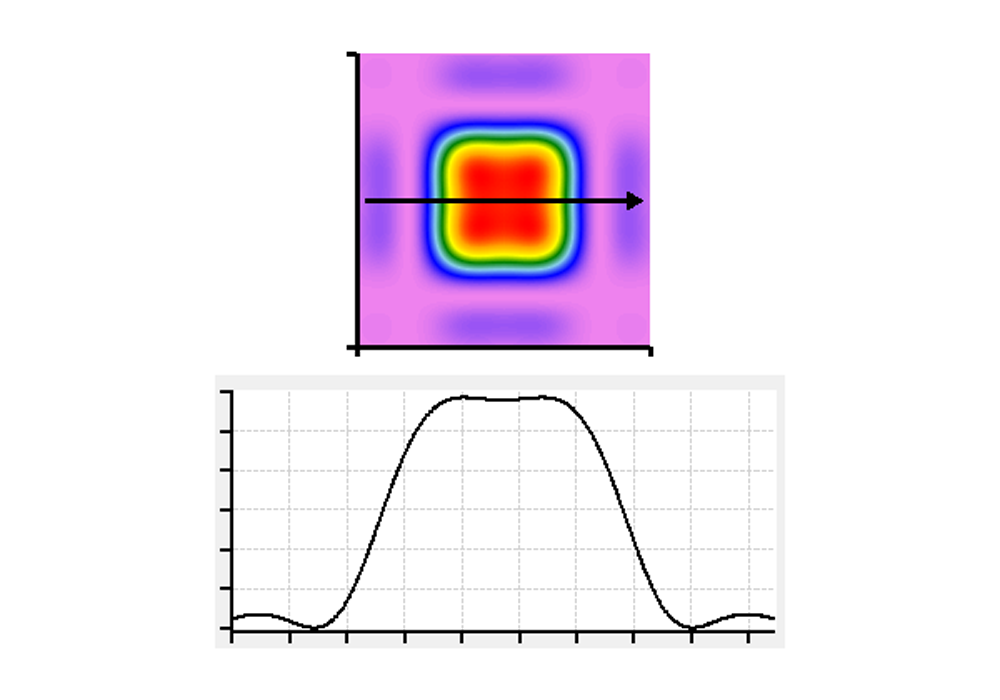

・小さく均一な正方形のトップハットスポットを生成
仕様
| 型番 | 動作波長 | 入射ビーム径@1/E² | |
|---|---|---|---|
| FBS2-1064-1.0 | 1064 nm | 1.0 mm | |
| FBS2-1064-1.5 | 1064 nm | 1.5 mm | |
| FBS2-1064-2.0 | 1064 nm | 2.0 mm | |
| FBS2-1064-2.5 | 1064 nm | 2.5 mm | |
| FBS2-1064-3.0 | 1064 nm | 3.0 mm | |
| FBS2-1064-3.5 | 1064 nm | 3.5 mm | |
| FBS2-1064-4.0 | 1064 nm | 4.0 mm | |
| FBS2-1064-4.5 | 1064 nm | 4.5 mm | |
| FBS2-1064-5.0 | 1064 nm | 5.0 mm | |
| FBS2-1064-5.5 | 1064 nm | 5.5 mm | |
| FBS2-1064-6.0 | 1064 nm | 6.0 mm | |
| FBS2-1030-1.0 | 1030 nm | 1.0 mm | |
| FBS2-1030-1.5 | 1030 nm | 1.5 mm | |
| FBS2-1030-2.0 | 1030 nm | 2.0 mm | |
| FBS2-1030-2.5 | 1030 nm | 2.5 mm | |
| FBS2-1030-3.0 | 1030 nm | 3.0 mm | |
| FBS2-1030-3.5 | 1030 nm | 3.5 mm | |
| FBS2-1030-4.0 | 1030 nm | 4.0 mm | |
| FBS2-1030-4.5 | 1030 nm | 4.5 mm | |
| FBS2-1030-5.0 | 1030 nm | 5.0 mm | |
| FBS2-1030-5.5 | 1030 nm | 5.5 mm | |
| FBS2-1030-6.0 | 1030 nm | 6.0 mm | |
| FBS2-532-1.0 | 532 nm | 1.0 mm | |
| FBS2-532-1.5 | 532 nm | 1.5 mm | |
| FBS2-532-2.0 | 532 nm | 2.0 mm | |
| FBS2-532-2.5 | 532 nm | 2.5 mm | |
| FBS2-532-3.0 | 532 nm | 3.0 mm | |
| FBS2-532-3.5 | 532 nm | 3.5 mm | |
| FBS2-532-4.0 | 532 nm | 4.0 mm | |
| FBS2-532-4.5 | 532 nm | 4.5 mm | |
| FBS2-532-5.0 | 532 nm | 5.0 mm | |
| FBS2-532-5.5 | 532 nm | 5.5 mm | |
| FBS2-532-6.0 | 532 nm | 6.0 mm | |
| FBS2-515-1.0 | 515 nm | 1.0 mm | |
| FBS2-515-1.5 | 515 nm | 1.5 mm | |
| FBS2-515-2.0 | 515 nm | 2.0 mm | |
| FBS2-515-2.5 | 515 nm | 2.5 mm | |
| FBS2-515-3.0 | 515 nm | 3.0 mm | |
| FBS2-515-3.5 | 515 nm | 3.5 mm | |
| FBS2-515-4.0 | 515 nm | 4.0 mm | |
| FBS2-515-4.5 | 515 nm | 4.5 mm | |
| FBS2-515-5.0 | 515 nm | 5.0 mm | |
| FBS2-515-5.5 | 515 nm | 5.5 mm | |
| FBS2-515-6.0 | 515 nm | 6.0 mm | |
| FBS2-355-1.0 | 355 nm | 1.0 mm | |
| FBS2-355-1.5 | 355 nm | 1.5 mm | |
| FBS2-355-2.0 | 355 nm | 2.0 mm | |
| FBS2-355-2.5 | 355 nm | 2.5 mm | |
| FBS2-355-3.0 | 355 nm | 3.0 mm | |
| FBS2-355-3.5 | 355 nm | 3.5 mm | |
| FBS2-355-4.0 | 355 nm | 4.0 mm | |
| FBS2-355-4.5 | 355 nm | 4.5 mm | |
| FBS2-355-5.0 | 355 nm | 5.0 mm | |
| FBS2-355-5.5 | 355 nm | 5.5 mm | |
| FBS2-355-6.0 | 355 nm | 6.0 mm | |
| FBS2-343-1.0 | 343 nm | 1.0 mm | |
| FBS2-343-1.5 | 343 nm | 1.5 mm | |
| FBS2-343-2.0 | 343 nm | 2.0 mm | |
| FBS2-343-2.5 | 343 nm | 2.5 mm | |
| FBS2-343-3.0 | 343 nm | 3.0 mm | |
| FBS2-343-3.5 | 343 nm | 3.5 mm | |
| FBS2-343-4.0 | 343 nm | 4.0 mm | |
| FBS2-343-4.5 | 343 nm | 4.5 mm | |
| FBS2-343-5.0 | 343 nm | 5.0 mm | |
| FBS2-343-5.5 | 343 nm | 5.5 mm | |
| FBS2-343-6.0 | 343 nm | 6.0 mm | |
| SPOT GEOMETRY | |
|---|---|
| Top Hat width | approximately 2 * λ * f / d, with f = focal length, d = beam diameter @1/e2 |
| Efficiency | up to 90% |
| Homogeneity | ca. ± 2.5% (rel. to average intensity of the Top Hat plateau) |
| Side modes (strongest) | ~16.5x weaker than line plateau (< 1.5% of input energy) |
| Depth of focus (DOF) | ~60% of the Rayleigh length |
| SUBSTRATE SPECIFICATIONS | |
| Material | Fused silica |
| Transmission | >99% |
| Damage threshold @ 10 ns | 10 J/cm² @ 1064 nm |
| 5 J/cm² @ 532 nm | |
| 3 J/cm² @ 355 nm | |
| Dimensions | ⌀25.4 x 3 mm |
