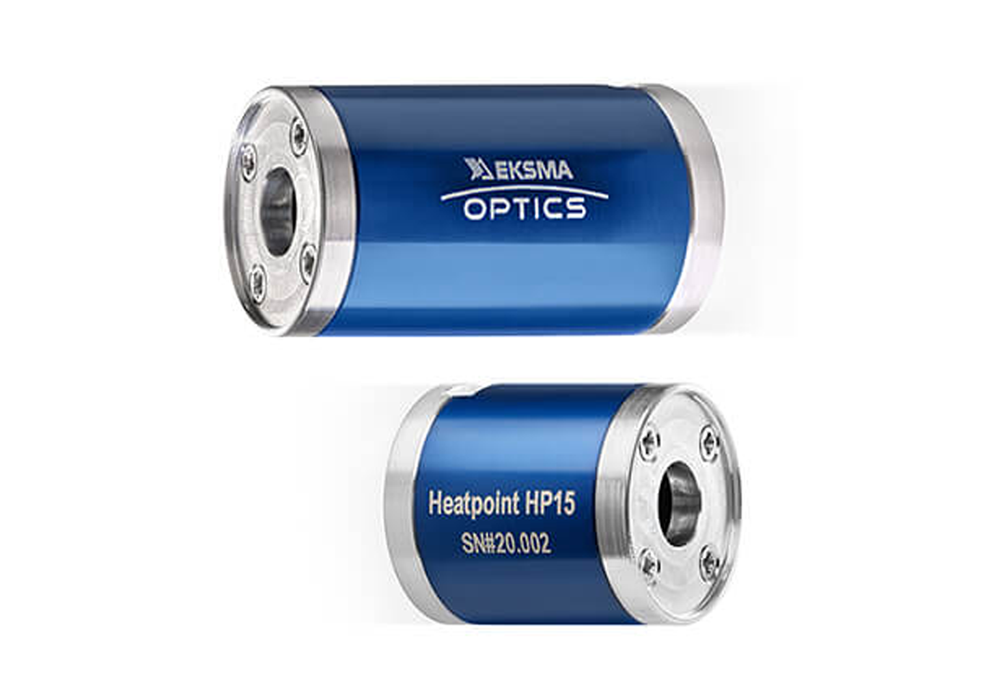

非線形光学結晶用オーブン HP15、HP30
製品詳細
分野
- 計測
- 教育
- 装置開発
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要
湿度に敏感な非線形結晶を25 ～ 70℃の範囲で熱安定化するためのコンパクトな円形 ø1 インチオーブンです。
このオーブンは標準の 1 インチ光学マウンに取り付けることができ、最大 6 x 6 mmの開口部を持つ結晶を取り付け可能です。
HP15は長さ15 mmまでの結晶に対応し、HP30は長さ30 mmまでの結晶に対応します。結晶の取り付けには特別なアダプタが作成されるため、注文時に結晶の正確な開口部を指定する必要があります。
HPC温度コントローラと併用することで、オーブンは正確な長期安定性を示し、非線形結晶を最適な動作温度に保ち、結晶の表面に水分が凝縮するのを防ぐことができます。
特長
・温度制御範囲 ： 25 ～ 75℃
・温度制御ステップ ： 0.1 °C
・高い長期安定性 ： ±0.1 °C
・最大開口部 ： 6 × 6 mm
・最大結晶長さ ： 30 mm
仕様
■ラインナップ
型名 内容
温度コントローラー
HPC HP15/HP30 オーブン用温度コントローラー (12 V 電源付属)
オーブン
HP15-3x3 結晶サイズ ： 3x3 mm、 最大長さ 15 mm
HP15-4x4 結晶サイズ ： 4x4 mm、 最大長さ 15 mm
HP15-5x5 結晶サイズ ： 5x5 mm、 最大長さ 15 mm
HP15-6x6 結晶サイズ ： 6x6 mm、 最大長さ 15 mm
HP30-3x3 結晶サイズ ： 3x3 mm、 最大長さ 30 mm
HP30-4x4 結晶サイズ ： 4x4 mm、 最大長さ 30 mm
HP30-5x5 結晶サイズ ： 5x5 mm、 最大長さ 30 mm
HP30-6x6 結晶サイズ ： 6x6 mm、 最大長さ 30 mm
■基本仕様
型名 HP15 HP30
Maximum crystal dimensions 6 x 6 x 15 mm 6 x 6 x 30 mm
Temperature tuning range 25 - 70 °C
Temperature tuning step 0.1 °C (knob)
(when used with HPC thermocontroller) 0.001 °C (remote)
Long-term stability ± 0.1 °C
Temperature ramp rate 1-10 °C/min 1)
Powering requirements 12 V DC
Power consumption (PMAX) <8 W
Oven-to-thermocontroller connector Picoblade, Single row, 4 circuit ("Lo")
Dimensions (oven) ø25.4 x 30.5 mm ø25.4 x 45.5 mm
Dimensions (HPC thermocontroller) 54 x 23 x 70 mm
Oven cable length 0.45 m
