非偏光広帯域キューブビームスプリッター
製品詳細
分野
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要
広帯域用無偏光キューブビームスプリッターは、内部面にある部分反射面で接合された2つの直角プリズムで構成されています。
ビームスプリッタキューブの4面には広帯域反射防止コーティングが施されています。コーティングは、450〜700 nm、または750〜1100 nmの範囲で設計されています。
特長
・BK7製
・低電力アプリケーション用に固定
・典型的ダメージ閾値 ： > 0.1 J / cm2、1064nmで10ヘルツ
・広帯域反射防止コーティング ： R <1％@ 450-700 nmまたはR <1％@ 750-1100 nm
・動作波長範囲 450～700nm,、750～1100nm
・BK7製 10ｘ10～25ｘ25 mmサイズ
仕様

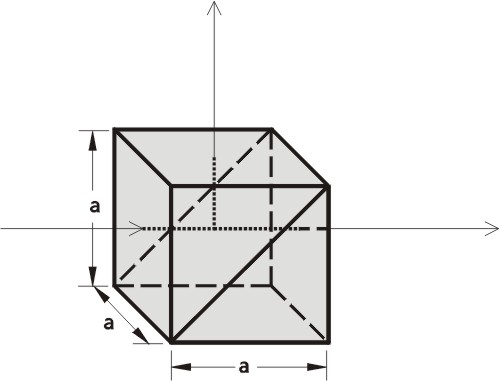

■ 外観図
 |
| 型名 | 材質 | サイズ, MM | 波長 | |
|---|---|---|---|---|
| Operating wavelength range - 450-700 nm | ||||
| 351-0107 | BK7 | 10 x 10 mm | 450-700 nm | |
| 351-0107-M2Ps | BK7 | 10 x 10 mm | 450-700 nm | |
| 351-0157 | BK7 | 15 x 15 mm | 450-700 nm | |
| 351-0157-M2P | BK7 | 15 x 15 mm | 450-700 nm | |
| 351-0207 | BK7 | 20 x 20 mm | 450-700 nm | |
| 351-0207-M2P | BK7 | 20 x 20 mm | 450-700 nm | |
| 351-0257 | BK7 | 25 x 25 mm | 450-700 nm | |
| 351-0257-M2P | BK7 | 25 x 25 mm | 450-700 nm | |
| Operating wavelength range - 750-1100 nm | ||||
| 351-0108 | BK7 | 10 x 10 mm | 750-1100 nm | |
| 351-0108-M2Ps | BK7 | 10 x 10 mm | 750-1100 nm | |
| 351-0158 | BK7 | 15 x 15 mm | 750-1100 nm | |
| 351-0158-M2P | BK7 | 15 x 15 mm | 750-1100 nm | |
| 351-0208 | BK7 | 20 x 20 mm | 750-1100 nm | |
| 351-0208-M2P | BK7 | 20 x 20 mm | 750-1100 nm | |
| 351-0258 | BK7 | 25 x 25 mm | 750-1100 nm | |
| 351-0258-M2P | BK7 | 25 x 25 mm | 750-1100 nm | |
■標準仕様
| 仕様 | |
|---|---|
| 材質 | BK7 |
| サイズ公差 | ±0.25 mm |
| 表面品質 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 開口部 | 80% of the face size |
| 表面平坦度 | λ/4 @ 633 nm |
| ビーム偏向 | <5 arcmin |
| 吸収 | <10% |
| 反射率/透過率比 | 50/50 ± 5% |
| 透過率 | Tp = Ts = 45 ± 5% |
