コーナーキューブ
製品詳細
分野
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要
コーナーキューブは、キューブの対角線に垂直な入射面を有するキューブのコーナーを形成するように並置された、互いに90°の角度をなす３つの鏡面を有します。
入射方向に関係なく、すべてのビームは元の方向に反射されます。
高精度の用途や非常に長距離にわたるレーザーで使用されます。
標準的なミラーが用途に不十分である場合に、代わりによく使用されます。
特長
・入射方向に関係なく、すべてのビームを元の方向に反射
・BK7またはUVFS製
・Φ22～63.5 mmサイズ
仕様

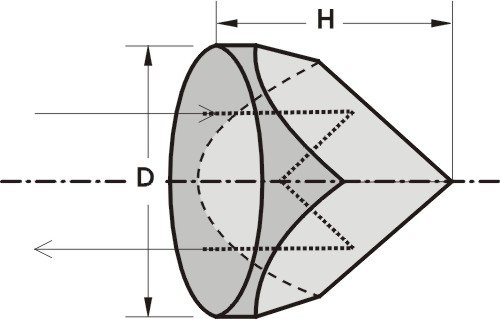

■ 外観図
 |
■ ラインナップ
| 型名 | 材質 | 直径 D | 高さ H | |
|---|---|---|---|---|
| Corner cubes of BK7 material | ||||
| 340-0217 | BK7 | 22 mm | 17,5 mm | |
| 340-0217M | BK7 | 25,4 mm | 17,5 mm | |
| 340-0219 | BK7 | 25,4 mm | 19 mm | |
| 340-0329 | BK7 | 38,1 mm | 28,5 mm | |
| 340-0538 | BK7 | 50,8 mm | 38 mm | |
| 340-0648 | BK7 | 63,5 mm | 48 mm | |
| Corner cubes of UVFS material | ||||
| 340-1217 | UV FS | 22 mm | 17,5 mm | |
| 340-1217M | UV FS | 25,4 mm | 17,5 mm | |
■標準仕様
| 仕様 | |
|---|---|
| 材質 | BK7, UV FS |
| 表面品質 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 平坦度 | λ/4 at 633 nm |
| 角度公差 | ±5 arcsec |
| ビーム偏向 | 180° ±30sec |
| 直径公差 | +0.0/-0.3mm |
| 開口部 | >80% |
| コート | なし |
