高電圧ポッケルスセルドライバー　DPBxシリーズ

製品詳細

正規代理店

ポッケルスセルドライバーDPBxシリーズは、幅広いアプリケーションと動作モード向けに設計されています。繰返し周波数は最大 1000 kHz、HV パルス振幅は最大 7.2 kV です。可能なパルス幅の標準範囲は 100 ns ～ 5 µs です。

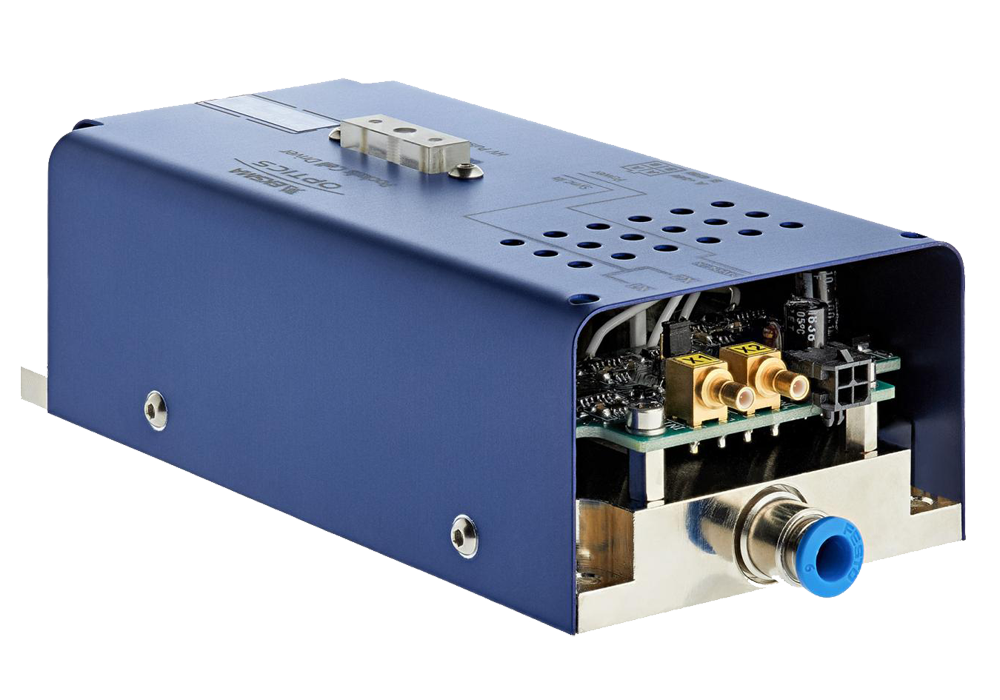

DPBx シリーズユニットには、装置メーカーが独自のシステムにドライバーを組み込むためのオープンフレームモデル、研究者向けにアルミニウムハウジングに収められているハウジングモデルの２種類があります。

ポッケルスセルドライバーをアルミニウムハウジングに収めることで、ポッケルスセルドライバーの動作による高電圧の影響からユーザーと電子機器の両方を保護し、潜在的に有害となる外部接触からドライバー自体を保護することができます。

・ HV パルス振幅　最大 7 kV
・繰返し周波数　最大1000kHz
・パルス再生技術を使用した HV パルス幅の延長
・OEMバージョンはリクエストに応じて提供可能

●仕様

型番	DPB1-250-5.2-Al	DPB1-300-4.6-Al	DPB1-350-4-Al	DPB1-1000-3.0-Al
最大HV動作電圧	5.2 kV	4.6 kV	4.0 kV	3.0 kV
最大HV繰返し周波数	250 kHz	300 kHz	350 kHz	1000 kHz
パルス幅	100 – 5000 ns
HVパルス立ち上がり時間 (typical)	<8.5 ns	<8 ns	<7.5 ns	<7.5 ns
HVパルス立ち下がり時間 (typical)	<8.5 ns	<8 ns	<7.5 ns	<7.5 ns
出力極性	Bipolar
HV消費電力	<100 W	<100 W	<100 W	<120 W
24V消費電力	<3 W	<4 W	<5 W	<9 W
冷却	水冷

型番	DPB2-150-7.0	DPB2-250-7.0-Al	DPB3-500-7.2-Al	DPB2-1000-3.8-Al	DPB2-1000-4.0-Al
最大HV動作電圧	7.0 kV	7.0 kV	7.2 kV	3.8 kV	4.0 kV
最大HV繰返し周波数	150 kHz	250 kHz	500 kHz	1000 kHz	1000 kHz
パルス幅	1.00 – 5000 ns
HVパルス立ち上がり時間 (typical)	<9.5 ns	<9.5 ns	<8.5 ns	<6 ns	<9.5 ns
HVパルス立ち下がり時間 (typical)	<9.5 ns	<9.5 ns	<8.5 ns	<6 ns	<8.5 ns
出力極性	Bipolar
HV電力消費	<110 W	<200 W	<375 W	<230 W	<210 W
24V消費電力	<9 W	<9 W	<7 W	<12 W	<12 W
冷却	水冷
