OEM用高電圧ポッケルスセルドライバー DPBシリーズ
製品詳細
分野
- 装置開発
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要

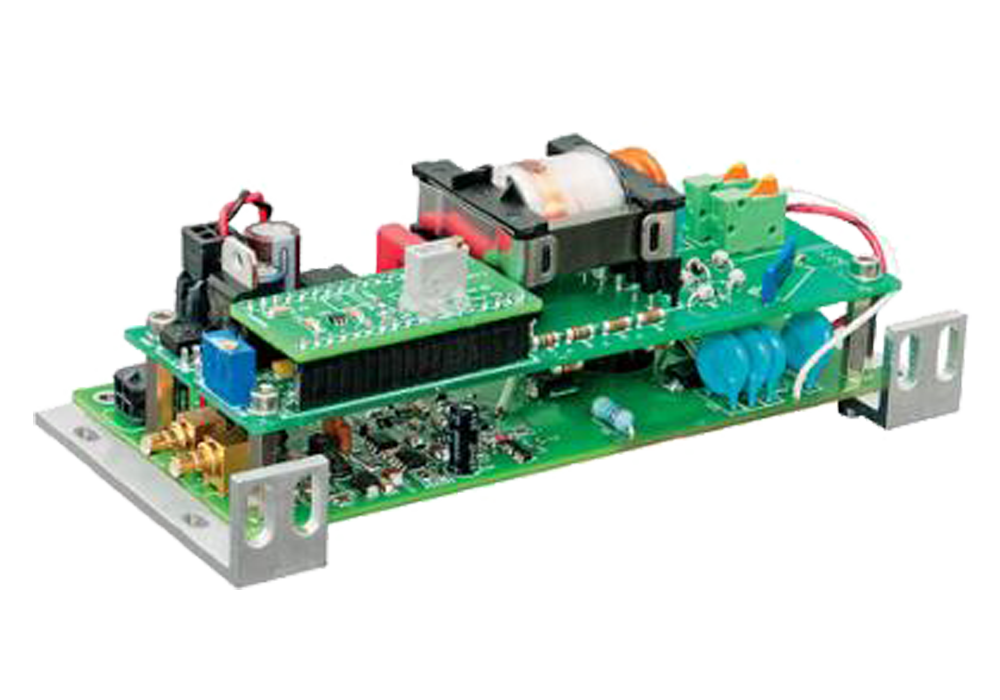

高電圧ポッケルスセルドライバーDPBシリーズは、最大 9.8 kV の HV動作電圧を特長としています。
HVパルスの立ち上がり時間と立ち下がり時間が短く、繰り返し速度が速いという特徴があります。
ドライバボードの上部に高圧電源が統合され、ユニット全体がコンパクトに設計されています。
特長
・HVパルス振幅 最大9.8 kV
・HVパルス幅 最小30 ns
・HVパルス振幅倍増レイアウト
・繰返しレート 最大10 kHz
・高圧電源との統合が容易
・1または2トリガーパルス制御モードの切替可能
仕様
| 型番 | 最大HV動作電圧 | 繰返し周波数 | 高圧電源 | |
|---|---|---|---|---|
| DPB-10-4.2 | 4.2 kV | 10 kHz | なし | |
| DPB-5-5.5 | 5.5 kV | 5 kHz | なし | |
| DPB-3-8.6 | 8.5 kV | 3 kHz | なし | |
| DPB-2.5-9.8 | 9.8 kV | 2.5 kHz | なし | |
●仕様
| 型番 | DPB-10-4.2 | DPB-5-5.5 | DPB-3-8.6 | DPB-2.5-9.8 | |
|---|---|---|---|---|---|
| 最大出力パルス振幅 (HV) | 4.2 kV | 5.5 kV | 8.6 kV | 9.8 kV | |
| 出力極性 | バイポーラ | ||||
| HV パルス立ち上がり時間 (typical) | 6 ns | 7 ns | 10.5 ns | 12 ns | |
| HVパルス立ち下がり時間 (typical) | 6 ns | 7 ns | 9.5 ns | 10.5 ns | |
| HV パルス幅 | 30...3000 ns | 35...2000 ns | |||
| 最大 HV 繰返し周波数 | 10 kHz | 5 kHz | 3 kHz | 2.5 kHz | |
| HVパルス遅延 | 30 ns | ||||
| 外部トリガパルス振幅の要件 | 3.5...5 V (50 Ω load) | ||||
| 外部トリガパルス立ち上がり時間の要件 | ≤ 10 ns | ≤ 5 ns | |||
| 制御 | 1つまたは2つの外部トリガーパルスによって切り替え可能 | ||||
| 外部電源要件 | |||||
| 低電圧DC電源 | 15～25V、150mA（突入電流0.5A） | 24-25V、150mA | |||
| HV電源 | 2.1kV、5W | 2.8kV、5W | 4.4kV、5W | 5.0kV、5W | |
| DCコネクタ | Molex Micro-Fit 3.0 | ||||
| ドライバーボード寸法 (長さ×幅×高さ) | 135 x 65 x 30 ミリ | 135 x 75 x 30 ミリメートル | |||
