概要

ポッケルスセルドライバーDP-SP シリーズは、15 ns からの HV パルス幅と最大 1 MHz のパルス繰返し周波数向けに設計されています。高繰り返し率レーザーのパルスピッカー用でシングルパルスの選択に使用できます。

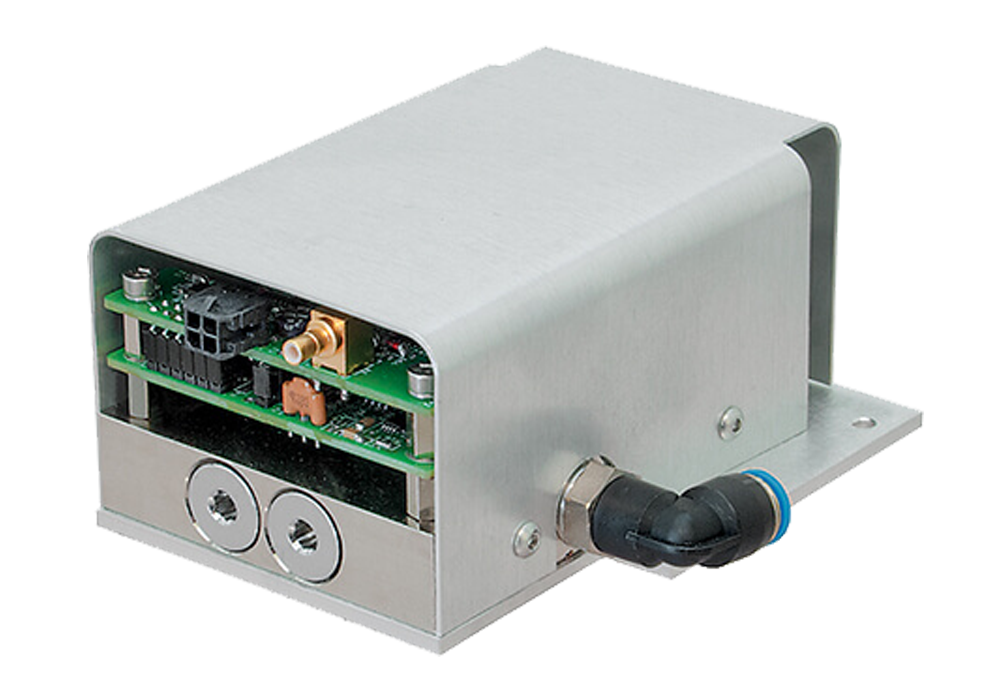

DP-SPシリーズは、装置メーカーが独自のシステムにドライバーを組み込むためのオープンフレームモデル、研究者向けにアルミニウムハウジングに収められているハウジングモデルの２種類があります。

ポッケルスセルドライバーをアルミニウムハウジングに収めることで、ポッケルスセルドライバーの動作による高電圧の影響からユーザーと電子機器の両方を保護し、潜在的に有害となる外部接触からドライバー自体を保護することができます。

特長

・ドライバー出力の短絡保護
・ドライバーパッド過熱センサーが過熱されると動作停止
・光学カップラーの出力シグナルのオーバーヒート
・エラー表示用LED（過熱、ショート）

仕様

型番	最大HV動作電圧	繰返し周波数
DP-SP-50-3.6	3.6 kV	50 kHz
DP-SP-50-3.6-Al	3.6 kV	50 kHz
DP-SP-400-1.5	1.5 kV	400 kHz
DP-SP-250-2.6	2.6 kV	250 kHz
DP-SP-250-3.6	3.6 kV	250 KHz
DP-SP-250-3.6-Al	3.6 kV	250 KHz
DP-SP-500-2.6	2.6 kV	500 kHz
DP-SP-500-2.6-Al	2.6 kV	500 kHz
DP-SP-1000-1.8	1.8 kV	1000 kHz
DP-SP-1000-1.8-Al	1.8 kV	1000 kHz

●仕様

型番	DP-SP-50-3.6-AI	DP-SP-250-2.5-AI	DP-SP-250-3.6-AI	DP-SP-400-1.5-AI
最大/最小HV動作電圧	3.6 kV / 1.8 kV	2.5 kV / 1.25 kV	3.6 kV / 1.8 kV kV	1.5 kV/0.75 kV
最大HV繰返し周波数	50 kHz	250 kHz	250 kHz	400 kHz
パルス幅	15-5000 ns	15-1250 ns	15-1250 ns	15-620 ns
HV パルス立ち上がり時間 (typical)	<7 ns	<6 ns	<7 ns	<5.5 ns
HVパルス立ち下がり時間 (typical)	<7 ns	<6 ns	<7 ns	<5.5 ns
出力極性	positive
HV電力消費	<20 W	<40 W	<75 W	<20 W
12V/24V消費電力	1 W	4.5 W	4 W	5.5 W
冷却	水冷

型番	DP-SP-600-1.8-AI	DP-SP-600-2.5-Al	DP-SP-1000-1.8-AI
最大/最小HV動作電圧	1.8 kV/0.9 kV	2.5 kV/1.25 kV	1.8 kV/0.9 kV
最大HV繰返し周波数	600 kHz	600 kHz	1000 kHz
パルス幅	15-400 ns	15-400 ns	15-250 ns
HVパルス立ち上がり時間 (typical)	<6 ns	<6.5 ns	<6 ns
HVパルス立ち下がり時間 (typical)	<6 ns	<6.5 ns	<6 ns
出力極性	positive
HV電力消費	<35 W	<100 W	<80 W
12V/24V消費電力	7 W	7 W	9 W
冷却	水冷

各資料

ポッケルスセルドライバー　DP-SPカタログ
