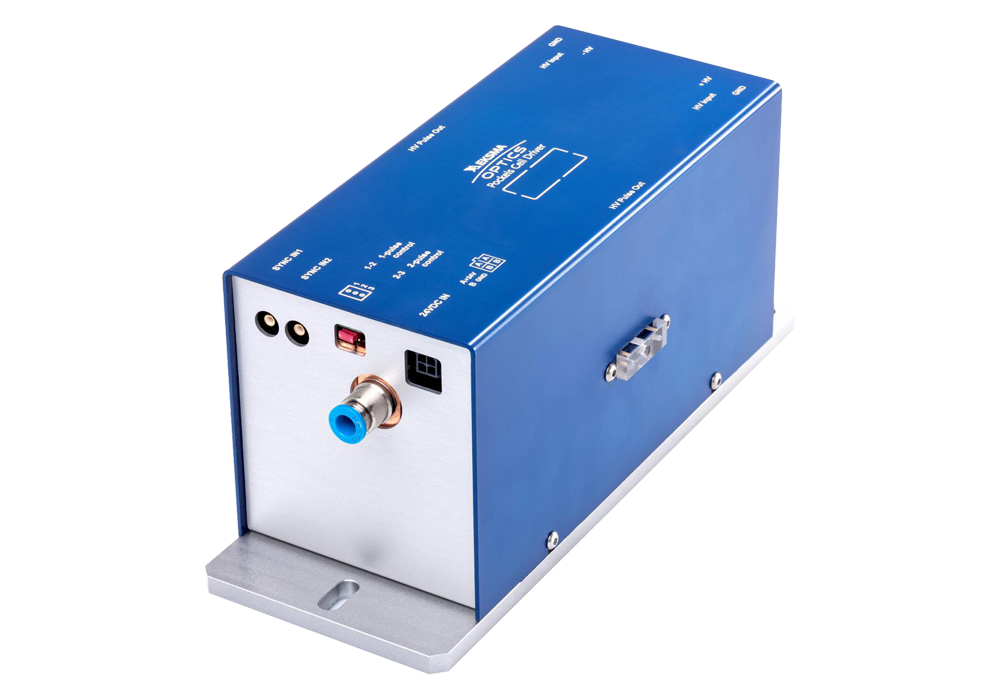

高繰り返しポッケルスセルドライバー 2DP/DPBシリーズ
製品詳細
分野
- 装置開発
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要
ポッケルスセルドライバー2DP/DPB3シリーズは、最大3.1 kVのHVパルス振幅と最大6 MHzのHVパルス繰返し周波数を特長としています。HVパルス幅が数ナノ秒の短いモデルも提供しています。
高繰返し周波数のレーザーのパルスピッカー用で、シングルパルスの選択にも使用可能です。
特長
・HVパルス振幅 最大3.1 kV
・繰返し周波数 最大6 MHz
・HVパルス幅 最小1 ns
・パルス再生技術を使用した HV パルス幅の延長
仕様
| 型番 | 最大HV動作電圧 | 最大HV繰返し周波数 | |
|---|---|---|---|
| 2DP-1000-2.4-Al | 2.4 kV | 1 MHz | |
| 2DP-2000-1.6-Al | 1.6 kV | 2 MHz | |
| DPB3-2000-3.4-Al | 3.4 kV | 2 MHz | |
| DPB3-2500-3.1-Al | 3.1 kV | 2.5 MHz | |
| DPB3-3000-2.6-Al | 2.6 kv | 3 MHz | |
| 2DPB3-4000-1.7-Al | 1.7 kV | 4 MHz | |
| 2DPB3-6000-1.3-Al | 1.3 kV | 6 MHz | |
| 2DPB2-300-3.4 | 3.4 kV | 300 kHz | |
| 2DPB2-500-3.4-Al | 3.4 kV | 500 kHz | |
| 2DPB2-1000-2.5-Al | 2.5 kV | 1 MHz | |
| 2DPB2-2000-1.8-Al | 1.8 kV | 2 MHz | |
| 2DPB2-2000-1.5-Al | 1.5 kV | 2 MHz | |
●仕様
| 型番 | 2DP-1000-2.4-Al | 2DP-2000-1.6-Al | DPB3-2500-3.1-Al | DPB3-3000-2.6-Al | |
|---|---|---|---|---|---|
| 最大HV動作電圧 | 2.4 kV | 1.6 kV | 3.1 kV | 2.6 kV | |
| 最大HV繰返し周波数 | 1 MHz | 2 MHz | 2.5 MHz | 3 MHz | |
| パルス幅 | 0 - 5000 ns | 100 - 5000 ns | |||
| HVパルス立ち上がり時間 (typical) | <6.5 ns | <6 ns | <10 ns | <8.5 ns | |
| HVパルス立ち下がり時間 (typical) | <6.5 ns | <6 ns | <10 ns | <8.5 ns | |
| 出力極性 | Positive | Bipolar | |||
| HV消費電力 | <180 W | <130 W | <360 W | <325 W | |
| 24V消費電力 | <14 W | <18 W | <10 W | <10 W | |
| 冷却 | 水冷 | ||||
| 型番 | 2DPB3-4000-1.7-Al | 2DPB3-6000-1.3-Al | |
|---|---|---|---|
| 最大HV動作電圧 | 1.7 kV | 1.3 kV | |
| 最大HV繰返し周波数 | 4 MHz | 6 MHz | |
| パルス幅 | 0 - 5000 ns | ||
| HVパルス立ち上がり時間 (typical) | <10.5 ns | <9 ns | |
| HVパルス立ち下がり時間 (typical) | <10.5 ns | <9 ns | |
| 出力極性 | Positive | ||
| HV消費電力 | <360 W | <350 W | |
| 24V消費電力 | <6 W | <10 W | |
| 冷却 | 水冷 | ||
