概要

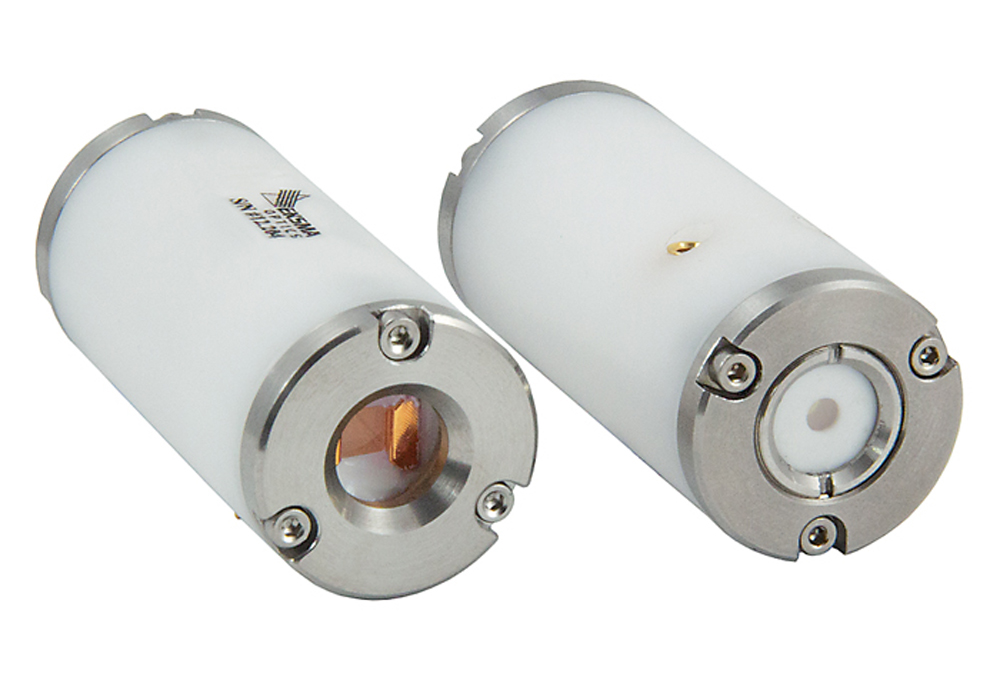

BBOポッケルスセルは電気光学結晶の一種で、ポッケルスセルの電極に電圧が印加されたときに、通過する光の偏光状態を変化させることができます。偏光子と組み合わせて使用することで、高速光スイッチとして使用できます。UV領域～２μｍの広い波長範囲で有用です。
低い圧電鳴音により、高出力および高繰り返しパルスレーザーの制御に好適です。ポッケルスセルに適切に適合する高速スイッチングドライバは、Qスイッチング、キャビティダンピングおよび他の用途にも利用可能です。

特長

・最小の圧電鳴音
・広透過範囲　200～2000 nm
・低損失
・コンパクトサイズ
・セラミックアパーチャー利用可能

■ 用途
・高繰り返しDPSSレーザー用Qスイッチ
・高繰り返し再生増幅器制御
・キャビティダンピング
・ビームチョッパー

仕様

■ 仕様： BBOポッケルスセルシリーズ
・1040 – 1070 nm波長範囲

型番	開口部 (mm)	λ/4印加電圧	中心波長
PCB3S-C-1064	ø 2.5 mm	<3.5 kV DC	1064 nm
PCB3D-C-1064	ø 2.5 mm	<1.8 kV DC	1064 nm
PCB3S/25-C-1064	ø 2.5 mm	<3.0 kV DC	1064 nm
PCB3D/25-C-1064	ø 2.5 mm	<1.5 kV DC	1064 nm
PCB4S-C-1064	ø 3.5 mm	<4.6 kV DC	1064 nm
PCB4D-C-1064	ø 3.5 mm	<2.3 kV DC	1064 nm
PCB4Q-C-1064	ø 3.5 mm	<2 x 1.3 kV DC	1064 nm
PCB6.3S-C-1064	ø 5.8 mm	<7.5 kV DC	1064 nm
PCB6.3D-C-1064	ø 5.8 mm	<3.8 kV DC	1064 nm

・1020-1040 nm波長範囲

型番	開口部 (mm)	λ/4印加電圧	中心波長
PCB3S-C-1030	ø 2.5 mm	<3.4 kV DC	1030 nm
PCB3D-C-1030	ø 2.5 mm	<1.7 kV DC	1030 nm
PCB3S/25-C-1030	ø 2.5 mm	<2.9 kV DC	1030 nm
PCB3D/25-C-1030	ø 2.5 mm	<1.4 kV DC	1030 nm
PCB4S-C-1030	ø 3.5 mm	<4.5 kV DC	1030 nm
PCB4D-C-1030	ø 3.5 mm	<2.2 kV DC	1030 nm
PCB4Q-C-1030	ø 3.5 mm	<2 x 1.2 kV DC	1030 nm
PCB6.3S-C-1030	ø 5.8 mm	<7.4 kV DC	1030 nm
PCB6.3D-C-1030	ø 5.8 mm	<3.75 kV DC	1030 nm

・770-820 nm波長範囲

型番	開口部 (mm)	λ/4印加電圧	中心波長
PCB3S-C-800	ø 2.5 mm	<2.6 kV DC	800 nm
PCB3D-C-800	ø 2.5 mm	<1.3 kV DC	800 nm
PCB4S-C-800	ø 3.5 mm	<3.4 kV DC	800 nm
PCB4D-C-800	ø 3.5 mm	<1.7 kV DC	800 nm
PCB4Q-C-800	ø 3.5 mm	<2 x 0.9 kV DC	800 nm
PCB3S/25-C-800	ø 2.5 mm	<2.1 kV DC	800 nm
PCB3D/25-C-800	ø 2.5 mm	<1.1 kV DC	800 nm

* 1/4波長印加電圧は、表示されている中心波長のDC電圧に対して計算されています。パルス動作電圧は通常最大10％高くなります。
* 標準的なＢＢＯポッケルスセルの上には、結晶の開口部に等しい直径を有する保護用セラミック開口部があります。電気光学結晶の全開口部にアクセスするためにセラミック開口部を除去することもできます。

各資料

EKSMA社製BBOポッケルスセルカタログ
