UVFS製平凸レンズ

概要
特長
仕様
関連製品

製品詳細

この製品についてお問い合わせする

分野

その他

メーカー

EKSMA Optics（リトアニア）

正規代理店

概要

片面が平面、反対面が球面で作成された、最も単純な形状のUVFS製レンズです。
望遠鏡、顕微鏡、コリメーター、光学トランシーバー、拡大鏡、コンデンサーシステムおよび接眼レンズ等、多様な用途に広く利用されています。
レンズには、様々なコーティングを施すことができます。ご相談ください。

特長

・Φ12.7～76.2 mmサイズ
・焦点距離 25 ～ 5000 mm

仕様

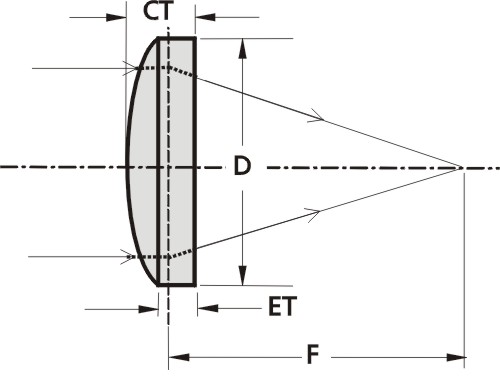

■ 外観図

■ ラインナップ

型名	直径 D	CT	ET	ROC	焦点距離
Φ12.7 mmサイズ
110-1105E	12.7 mm	4 mm	2.2 mm	11.9 mm	25 mm
110-1106E	12.7 mm	3.7 mm	2.2 mm	14.3 mm	30 mm
110-1108E	12.7 mm	2.5 mm	1.4 mm	19.0 mm	40 mm
110-1109E	12.7 mm	3 mm	2.1 mm	23.8 mm	50 mm
110-1111E	12.7 mm	3 mm	2.4 mm	35.7 mm	75 mm
110-1112E	12.7 mm	3.5 mm	2.5 mm	38.1 mm	80 mm
110-1114E	12.7 mm	3.5 mm	3 mm	42.9 mm	90 mm
110-1115E	12.7 mm	3 mm	2.6 mm	47.6 mm	100 mm
110-1117E	12.7 mm	3 mm	2.7 mm	59.5 mm	125 mm
110-1119E	12.7 mm	3 mm	2.7 mm	71.4 mm	150 mm
110-1121E	12.7 mm	3 mm	2.8 mm	83.3 mm	175 mm
110-1123E	12.7 mm	3 mm	2.8 mm	95.2 mm	200 mm
110-1127E	12.7 mm	3 mm	2.8 mm	119.0 mm	250 mm
110-1129E	12.7 mm	3 mm	2.9 mm	142.8 mm	300 mm
110-1131E	12.7 mm	3 mm	2.9 mm	166.6 mm	350 mm
110-1133E	12.7 mm	3 mm	2.9 mm	190.4 mm	400 mm
110-1141E	12.7 mm	3 mm	2.9 mm	357.1 mm	750 mm
Φ25.4 mmサイズ
110-1203E	25.4 mm	9.75 mm	2 mm	14.3 mm	30 mm
110-1204E	25.4 mm	7 mm	2.1 mm	19.0 mm	40 mm
110-1205E	25.4 mm	6 mm	2.3 mm	23.8 mm	50 mm
110-1207E	25.4 mm	5 mm	2 mm	28.6 mm	60 mm
110-1209E	25.4 mm	4.5 mm	2.2 mm	35.7 mm	75 mm
110-1210E	25.4 mm	4.6 mm	2.4 mm	38.1 mm	80 mm
110-1211E	25.4 mm	4 mm	2.3 mm	47.6 mm	100 mm
110-1216E	25.4 mm	4 mm	2.6 mm	59.5 mm	125 mm
110-1217E	25.4 mm	4 mm	2.9 mm	71.4 mm	150 mm
110-1218E	25.4 mm	4 mm	3 mm	83.3 mm	175 mm
110-1219E	25.4 mm	4 mm	3.1 mm	95.2 mm	200 mm
110-1221E	25.4 mm	4 mm	3.3 mm	119.0 mm	250 mm
110-1223E	25.4 mm	4 mm	3.4 mm	142.8 mm	300 mm
110-1225E	25.4 mm	4 mm	3.5 mm	166.6 mm	350 mm
110-1227E	25.4 mm	4 mm	3.6 mm	190.4 mm	400 mm
110-1233E	25.4 mm	4 mm	3.7 mm	238.0 mm	500 mm
110-1234E	25.4 mm	4 mm	3.7 mm	261.8 mm	550 mm
110-1235E	25.4 mm	4 mm	3.7 mm	285.6 mm	600 mm
110-1238E	25.4 mm	4 mm	3.8 mm	333.3 mm	700 mm
110-1239E	25.4 mm	4 mm	3.8 mm	357.1 mm	750 mm
110-1240E	25.4 mm	4 mm	3.8 mm	380.9 mm	800 mm
110-1245E	25.4 mm	4 mm	3.8 mm	476.1 mm	1000 mm
110-1246E	25.4 mm	4 mm	3.8 mm	523.7 mm	1100 mm
110-1255E	25.4 mm	4 mm	3.9 mm	714.1 mm	1500 mm
110-1265E	25.4 mm	4 mm	3.9 mm	952.1 mm	2000 mm
110-1275E	25.4 mm	4 mm	4 mm	2380.4 mm	5000 mm
Φ38.1 mmサイズ
110-1405E	38.1 mm	13.5 mm	3.9 mm	23.8 mm	50 mm
110-1409E	38.1 mm	8.6 mm	3.1 mm	35.7 mm	75 mm
110-1411E	38.1 mm	6.9 mm	2.9 mm	47.6 mm	100 mm
110-1415E	38.1 mm	5.4 mm	2.8 mm	71.4 mm	150 mm
110-1419E	38.1 mm	4 mm	2.1 mm	95.2 mm	200 mm
110-1423E	38.1 mm	4 mm	2.5 mm	119.0 mm	250 mm
110-1427E	38.1 mm	4 mm	2.7 mm	142.8 mm	300 mm
110-1431E	38.1 mm	4 mm	3 mm	190.4 mm	400 mm
110-1435E	38.1 mm	4 mm	3.2 mm	238.0 mm	500 mm
110-1439E	38.1 mm	4 mm	3.4 mm	285.6 mm	600 mm
110-1445E	38.1 mm	4 mm	3.6 mm	476.1 mm	1000mm
110-1455E	38.1 mm	4 mm	3.7 mm	714.1 mm	1500mm
110-1465E	38.1 mm	4 mm	3.9 mm	1428.2 mm	3000 mm
110-1475E	38.1 mm	4 mm	3.9 mm	2380.4 mm	5000mm
Φ50.8 mmサイズ
110-1505E	50.8 mm	12.2 mm	1.6 mm	35.7 mm	75 mm
110-1509E	50.8 mm	9.6 mm	2.2 mm	47.6 mm	100 mm
110-1511E	50.8 mm	6.5 mm	1.8 mm	71.4 mm	150 mm
110-1515E	50.8 mm	6 mm	2.5 mm	95.2 mm	200 mm
110-1517E	50.8 mm	6 mm	3.3 mm	119.0 mm	250 mm
110-1519E	50.8 mm	6 mm	3.7 mm	142.8 mm	300 mm
110-1521E	50.8 mm	6 mm	4.1 mm	166.6 mm	350 mm
110-1523E	50.8 mm	6 mm	4.3 mm	190.4 mm	400 mm
110-1527E	50.8 mm	6 mm	4.6 mm	238.0 mm	500 mm
110-1531E	50.8 mm	6 mm	4.9 mm	285.6 mm	600 mm
110-1533E	50.8 mm	6 mm	5 mm	333.3 mm	700 mm
110-1535E	50.8 mm	6 mm	5.2 mm	380.9 mm	800 mm
110-1540E	50.8 mm	6 mm	5.2 mm	428.5 mm	900 mm
110-1545E	50.8 mm	6 mm	5.3 mm	476.1 mm	1000 mm
110-1550E	50.8 mm	6 mm	5.5 mm	714.1 mm	1500 mm
110-1555E	50.8 mm	6 mm	5.7 mm	952.1 mm	2000 mm
110-1565E	50.8 mm	6 mm	5.7 mm	1190.2 mm	2500 mm
110-1564E	50.8 mm	6 mm	5.8 mm	1428.2 mm	3000 mm
110-1566E	50.8 mm	6 mm	5.8 mm	1904.3 mm	4000 mm
110-1567E	50.8 mm	5 mm	4.9 mm	2380.4 mm	5000 mm
Φ76.2 mmサイズ
110-1717E	76.2 mm	9 mm	2.7 mm	119.0 mm	250 mm
110-1719E	76.2 mm	8 mm	2.8 mm	142.8 mm	300 mm
110-1727E	76.2 mm	7 mm	3.9 mm	238.0 mm	500 mm
110-1745E	76.2 mm	6 mm	4.5 mm	476.1 mm	1000 mm
110-1750E	76.2 mm	6 mm	5 mm	714.1 mm	1500 mm
110-1755E	76.2 mm	6 mm	5.2 mm	952.1 mm	2000 mm

■標準仕様

仕様
材質	UV FS
表面品質	40-20 scratch & dig (MIL-PRF-13830B)
開口部	90% of the diameter
直径公差	+0.00, -0.12 mm
厚み公差	±0.2 mm
表面むら	λ/8 @ 633 nm
同心度	3 arcmin
近軸焦点距離	±2% @ 355 nm
