平凸型シリンドリカルレンズ

概要
特長
仕様
関連製品

製品詳細

この製品についてお問い合わせする

分野

その他

メーカー

EKSMA Optics（リトアニア）

正規代理店

概要

コリメート光のライン状への集光、またはライン光源からの光のコリメートに使用する円筒状のレンズです。
レーザースキャナー、分光法、色素レーザー、音響光学、光学プロセッサー、および他の同様のアプリケーションにおいてライン状に集光するのによく使用されます。また、ダイオードレーザー出力の円形補正、リニア検出器への集光処理、スリット入力へのカップリングなどにもご使用いただけます。
レンズには、様々なコーティングを施すことができます。ご相談ください。

特長

・BK7またはUVFS製
・焦点距離　15～1500mm
・サイズ　12.7ｘ12.7mm～25.4ｘ50.8mm

仕様

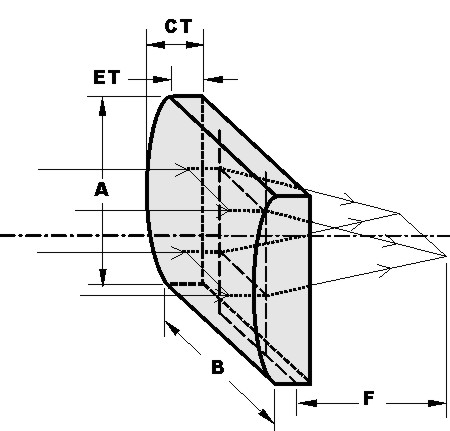

■ 外観図

■ ラインナップ

型名	材質	寸法 A	寸法 B	CT	ET	ROC	焦点距離
BK7製モデル
120-0105E	BK7	12.7 mm	12.7 mm	4.8 mm	1.5 mm	7.8 mm	15 mm
120-0110E	BK7	19.1 mm	25.4 mm	6.1 mm	2 mm	13.0 mm	25 mm
120-0202E	BK7	25.4 mm	25.4 mm	14 mm	2.5 mm	13. 0 mm	25 mm
120-0201E	BK7	25.4 mm	25.4 mm	8.5 mm	2 mm	15.6 mm	30 mm
120-0203E	BK7	25.4 mm	25.4 mm	6.4 mm	2 mm	20.7 mm	40 mm
120-0204E	BK7	25.4 mm	25.4 mm	5.2 mm	2 mm	25.9 mm	50 mm
120-0205E	BK7	25.4 mm	50.8 mm	5.2 mm	2 mm	25.9 mm	50 mm
120-0209E	BK7	25.4 mm	25.4 mm	4.1 mm	2 mm	38.9 mm	75 mm
120-0210E	BK7	25.4 mm	50.8 mm	4.1 mm	2 mm	38.9 mm	75 mm
120-0214E	BK7	25.4 mm	25.4 mm	3.5 mm	2 mm	51.9 mm	100 mm
120-0215E	BK7	25.4 mm	50.8 mm	3.5 mm	2 mm	51.9 mm	100 mm
120-0219E	BK7	25.4 mm	25.4 mm	3 mm	2 mm	77.8 mm	150 mm
120-0220E	BK7	25.4 mm	50.8 mm	3 mm	2 mm	77.8 mm	150 mm
120-0224E	BK7	25.4 mm	25.4 mm	2.8 mm	2 mm	103.7 mm	200 mm
120-0225E	BK7	25.4 mm	50.8 mm	2.8 mm	2 mm	103.7 mm	200 mm
120-0229E	BK7	25.4 mm	25.4 mm	2.5 mm	2 mm	155.6 mm	300 mm
120-0230E	BK7	25.4 mm	50.8 mm	2.5 mm	2 mm	155.6 mm	300 mm
120-0234E	BK7	25.4 mm	25.4 mm	2.4 mm	2 mm	259.4 mm	500 mm
120-0235E	BK7	25.4 mm	50.8 mm	2.4 mm	2 mm	259.4 mm	500 mm
120-0239E	BK7	25.4 mm	25.4 mm	2.3 mm	2 mm	518.7 mm	1000 mm
120-0240E	BK7	25.4 mm	50.8 mm	2.3 mm	2 mm	518.7 mm	1000 mm
120-0244E	BK7	25.4 mm	25.4 mm	2.2 mm	2 mm	778.1 mm	1500 mm
120-0245E	BK7	25.4 mm	50.8 mm	2.2 mm	2 mm	778.1 mm	1500 mm
UVFS製モデル
120-1104E	UVFS	12.7 mm	12.7 mm	4.9 mm	2 mm	7.1 mm	15 mm
120-1105E	UVFS	19.1 mm	25.4 mm	8 mm	3 mm	11.9 mm	25 mm
120-1201E	UVFS	25.4 mm	25.4 mm	10 mm	2.5 mm	14.3 mm	30 mm
120-1203E	UVFS	25.4 mm	25.4 mm	8 mm	3.1 mm	19.0 mm	40 mm
120-1204E	UVFS	25.4 mm	25.4 mm	7.1 mm	3.5 mm	23.8 mm	50 mm
120-1205E	UVFS	25.4 mm	50.8 mm	7.1 mm	3.5 mm	23.8 mm	50 mm
120-1209E	UVFS	25.4 mm	25.4 mm	5.6 mm	3.3 mm	35.7 mm	75 mm
120-1210E	UVFS	25.4 mm	50.8 mm	5.6 mm	3.3 mm	35.7 mm	75 mm
120-1214E	UVFS	25.4 mm	25.4 mm	4.7 mm	3 mm	47.6 mm	100 mm
120-1215E	UVFS	25.4 mm	50.8 mm	4.7 mm	3 mm	47.6 mm	100 mm
120-1219E	UVFS	25.4 mm	25.4 mm	4.1 mm	3 mm	71.3 mm	150 mm
120-1220E	UVFS	25.4 mm	50.8 mm	4.1 mm	3 mm	71.3 mm	150 mm
120-1224E	UVFS	25.4 mm	25.4 mm	4.3 mm	3.5 mm	95.1 mm	200 mm
120-1225E	UVFS	25.4 mm	50.8 mm	4.3 mm	3.5 mm	95.1 mm	200 mm
120-1226E	UVFS	25.4 mm	25.4 mm	4.2 mm	3.5 mm	118.9 mm	250 mm
120-1227E	UVFS	25.4 mm	50.8 mm	4.2 mm	3.5 mm	118.9 mm	250 mm
120-1229E	UVFS	25.4 mm	25.4 mm	4.1 mm	3.5 mm	142.7 mm	300 mm
120-1230E	UVFS	25.4 mm	50.8 mm	4.1 mm	3.5 mm	142.7 mm	300 mm
120-1234E	UVFS	25.4 mm	25.4 mm	3.8 mm	3.5 mm	237.8 mm	500 mm
120-1235E	UVFS	25.4 mm	50.8 mm	3.8 mm	3.5 mm	237.8 mm	500 mm
120-1239E	UVFS	25.4 mm	25.4 mm	2.5 mm	2.3 mm	475.5 mm	1000 mm
120-1240E	UVFS	25.4 mm	50.8 mm	2.5 mm	2.3 mm	475.5 mm	1000 mm
120-1244E	UVFS	25.4 mm	25.4 mm	2.2 mm	2 mm	713.3 mm	1500 mm
120-1245E	UVFS	25.4 mm	50.8 mm	2.2 mm	2 mm	713.3 mm	1500 mm

■標準仕様

仕様
材質		BK7, UV FS
表面品質		40-20 scratch & dig (MIL-PRF-13830B)
開口部		>90% of the diameter
サイズ公差		±0.5 mm
厚み公差		±0.5 mm
表面むら		1 λ @ 633 nm
近軸焦点距離	BK7	±2% @ 546 nm
近軸焦点距離	UV FS	±2% @ 355 nm
