両凹レンズ
製品詳細
分野
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要
両凹レンズは、両側で等しい半径の凹みを持つ、対称的な形状を持つレンズです。収束光を発散させるのによく使用されます。光線を拡大したり、光学システムの焦点距離を長くしたりするためにも使用され、他のレンズと組み合わせて使用されます。レーザービームエキスパンダー、光学式文字リーダー、ビューアー、および投影システムなどでよく使用されています。
レンズには、様々なコーティングを施すことができます。ご相談ください。
特長
・サイズ Φ12.7mm、25.4 mm
・焦点距離 -12.7 ～ -500 mm
仕様

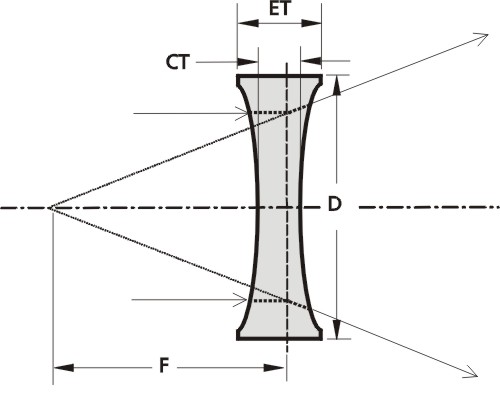

■ 外観図
 |
■ ラインナップ
| 型名 | 材質 | 直径 D | CT | ET | ROC | 焦点距離 | |
|---|---|---|---|---|---|---|---|
| BK7製, Φ 12.7 mmサイズ | |||||||
| 114-0104E | BK7 | 12.7 mm | 3.2 mm | 5 mm | -13.7 mm | -12.7 mm | |
| 114-0106E | BK7 | 12.7 mm | 2.2 mm | 3.2 mm | -26.3 mm | -25 mm | |
| 114-0108E | BK7 | 12.7 mm | 2.4 mm | 3.1 mm | -41.9 mm | -40 mm | |
| 114-0110E | BK7 | 12.7 mm | 2.6 mm | 3.1 mm | -52.3 mm | -50 mm | |
| 114-0112E | BK7 | 12.7 mm | 2.6 mm | 3 mm | -62.7 mm | -60 mm | |
| 114-0114E | BK7 | 12.7 mm | 2.7 mm | 3 mm | -78.3 mm | -75 mm | |
| 114-0118E | BK7 | 12.7 mm | 2.8 mm | 3 mm | -104.2 mm | -100 mm | |
| 114-0120E | BK7 | 12.7 mm | 1.7 mm | 2 mm | -130.0 mm | -125 mm | |
| 114-0124E | BK7 | 12.7 mm | 1.8 mm | 2 mm | -155.9 mm | -150 mm | |
| 114-0128E | BK7 | 12.7 mm | 1.8 mm | 2 mm | -207.8 mm | -200 mm | |
| 114-0132E | BK7 | 12.7 mm | 1.8 mm | 2 mm | -259.7 mm | -250 mm | |
| BK7製, Φ 25.4 mmサイズ | |||||||
| 114-0204E | BK7 | 25.4 mm | 4.8 mm | 10.2 mm | -26.7 mm | -25 mm | |
| 114-0206E | BK7 | 25.4 mm | 3 mm | 6.5 mm | -42.0 mm | -40 mm | |
| 114-0208E | BK7 | 25.4 mm | 4.5 mm | 7.5 mm | -52.6 mm | -50 mm | |
| 114-0210E | BK7 | 25.4 mm | 2.8 mm | 5.2 mm | 62.7 mm | -60 mm | |
| 114-0212E | BK7 | 25.4 mm | 3.7 mm | 5.5 mm | -78.4 mm | -75 mm | |
| 114-0214E | BK7 | 25.4 mm | 3.2 mm | 4.6 mm | -104.3 mm | -100 mm | |
| 114-0218E | BK7 | 25.4 mm | 3.1 mm | 4.1 mm | -130.2 mm | -125 mm | |
| 114-0220E | BK7 | 25.4 mm | 3 mm | 4 mm | -156.1 mm | -150 mm | |
| 114-0224E | BK7 | 25.4 mm | 2.8 mm | 3.6 mm | -208.0 mm | -200 mm | |
| 114-0228E | BK7 | 25.4 mm | 2.9 mm | 3.5 mm | -259.9 mm | -250 mm | |
| 114-0234E | BK7 | 25.4 mm | 3.2 mm | 3.6 mm | -415.5 mm | -400 mm | |
| 114-0238E | BK7 | 25.4 mm | 3.2 mm | 3.5 mm | -519.3 mm | -500 mm | |
| UVFS製, Φ 12.7 mmサイズ | |||||||
| 114-1104E | UVFS | 12.7 mm | 3.7 mm | 6.7 mm | -12.6 mm | -12.7 mm | |
| 114-1108E | UVFS | 12.7 mm | 2.8 mm | 4 mm | -24.2 mm | -25 mm | |
| 114-1110E | UVFS | 12.7 mm | 3 mm | 4 mm | -29.0 mm | -30 mm | |
| 114-1114E | UVFS | 12.7 mm | 2.6 mm | 3.2 mm | -48.0 mm | -50 mm | |
| 114-1118E | UVFS | 12.7 mm | 2.7 mm | 3.1 mm | -71.8 mm | -75 mm | |
| 114-1122E | UVFS | 12.7 mm | 2.8 mm | 3 mm | -95.5 mm | -100 mm | |
| UVFS製, Φ 25.4 mmサイズ | |||||||
| 114-1204E | UVFS | 25.4 mm | 5.3 mm | 12 mm | -24.6 mm | -25 mm | |
| 114-1205E | UVFS | 25.4 mm | 3 mm | 7.5 mm | -29.0 mm | -30 mm | |
| 114-1208E | UVFS | 25.4 mm | 2.6 mm | 6 mm | -48.0 mm | -50 mm | |
| 114-1212E | UVFS | 25.4 mm | 3.8 mm | 6.1 mm | -71.9 mm | -75 mm | |
| 114-1216E | UVFS | 25.4 mm | 3.6 mm | 5.3 mm | -95.7 mm | -100 mm | |
| 114-1220E | UVFS | 25.4 mm | 4.4 mm | 5.3 mm | -143.4 mm | -150 mm | |
| 114-1224E | UVFS | 25.4 mm | 3 mm | 3.8 mm | -190.7 mm | -200 mm | |
■標準仕様
| 仕様 | ||
|---|---|---|
| 材質 | BK7, UV FS | |
| 表面品質 | 40-20 scratch & dig (MIL-PRF-13830B) | |
| 開口部 | 90% of the diameter | |
| 直径公差 | +0.00, -0.12 mm | |
| 厚み公差 | ±0.2 mm | |
| 表面むら | λ/8 @ 633 nm | |
| 同心度 | 3 arcmin | |
| 近軸焦点距離 | BK7 | ±2% @ 546 nm |
| UV FS | ±2% @ 355 nm | |
