非球面レンズ

概要
特長
仕様
関連製品

製品詳細

この製品についてお問い合わせする

分野

その他

メーカー

EKSMA Optics（リトアニア）

正規代理店

概要

CNC研磨の精密非球面レンズは、球面収差を補正するように設計されています。N-BK7、S-LAH64、UVFSの平凸非球面レンズをご用意しています。

レンズには、さまざまな反射防止コーティングを施すことができます。ご相談ください。

特長

・N-BK7、S-LAH64、UVFS製の3種類
・サイズ　Φ12.5～50.8 mm
・NA　0.144～0.544

仕様

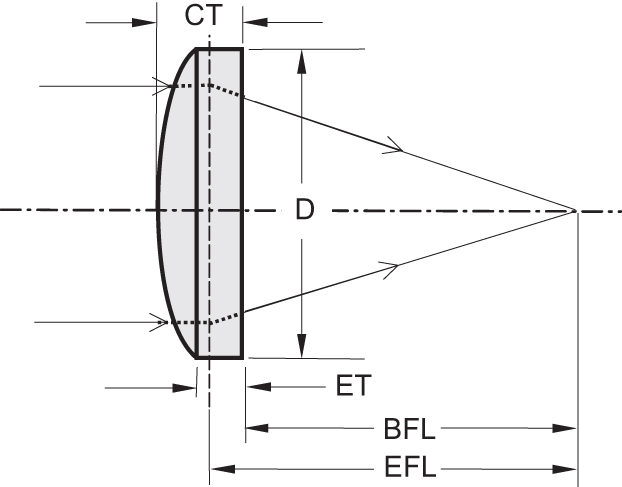

■ 外観図

■ ラインナップ

型名		材質	直径 D	CT	EFL	BFL	NA
116-1210		S-LAH64	12.5 mm	4.3 mm	10 mm	7.6 mm	0.544
115-1225		N-BK7	12.5 mm	4.0 mm	25 mm	22.4 mm	0.227
117-1215		UVFS	12.7 mm	5.3 mm	15 mm	11.4 mm	0.356
117-1230		UVFS	12.7 mm	3.5 mm	30 mm	27.6 mm	0.187
117-1240		UVFS	12.7 mm	5.5 mm	40 mm	36.2 mm	0.144
116-2520		S-LAH64	25.0 mm	7.6 mm	20 mm	15.7 mm	0.543
115-2550		N-BK7	25.0 mm	6.0 mm	50 mm	46 mm	0.232
115-2532		N-BK7	25.0 mm	7.0 mm	32 mm	27.4 mm	0.359
117-2520		UVFS	25.4 mm	14.7 mm	20 mm	9.9 mm	0.496
117-2525		UVFS	25.4 mm	10.5 mm	25 mm	17.8 mm	0.416
117-2530		UVFS	25.4 mm	8.0 mm	30 mm	24.5 mm	0.398
117-2540		UVFS	25.4 mm	6.0 mm	40 mm	35.9 mm	0.292
117-2550		UVFS	25.4 mm	5.0 mm	50 mm	46.6 mm	0.232
117-2560		UVFS	25.4 mm	5.0 mm	60 mm	56.6 mm	0.192
116-5040		S-LAH64	50.0 mm	15.5 mm	40 mm	31.3 mm	0.554
115-5100		N-BK7	50.0 mm	10.0 mm	100 mm	93.4 mm	0.237
117-5050		UVFS	50.8 mm	18.9 mm	50 mm	37.0 mm	0.416
117-5060		UVFS	50.8 mm	15.2 mm	60 mm	49.5 mm	0.356
117-5075		UVFS	50.8 mm	12.1 mm	75 mm	66.7 mm	0.292
117-5100		UVFS	50.8 mm	9.36 mm	100 mm	93.6 mm	0.223

■標準仕様

仕様
屈折率	N-BK7 - 1.517
屈折率	S-LAH64 - 1.788
設計波長	780 nm
表面品質	40-20 scratch & dig (uncoated)
開口部	>90% of diameter
直径公差	+0.0, -0.05 mm
斜角	0.3 mm max @ 45°
中央厚み公差	≤0.05 mm
EFL公差	≤0.1%
非球面形状誤差 P-V	±1 µm
表面形状偏差 RMS	≤0.5 µm
