概要

Nd:YAG結晶は、固体レーザー用の最も一般的なレーザー結晶です。優れた蛍光寿命、熱伝導性、堅牢性により、高出力連続波、高強度 Q スイッチ、およびシングルモード動作に適しています。

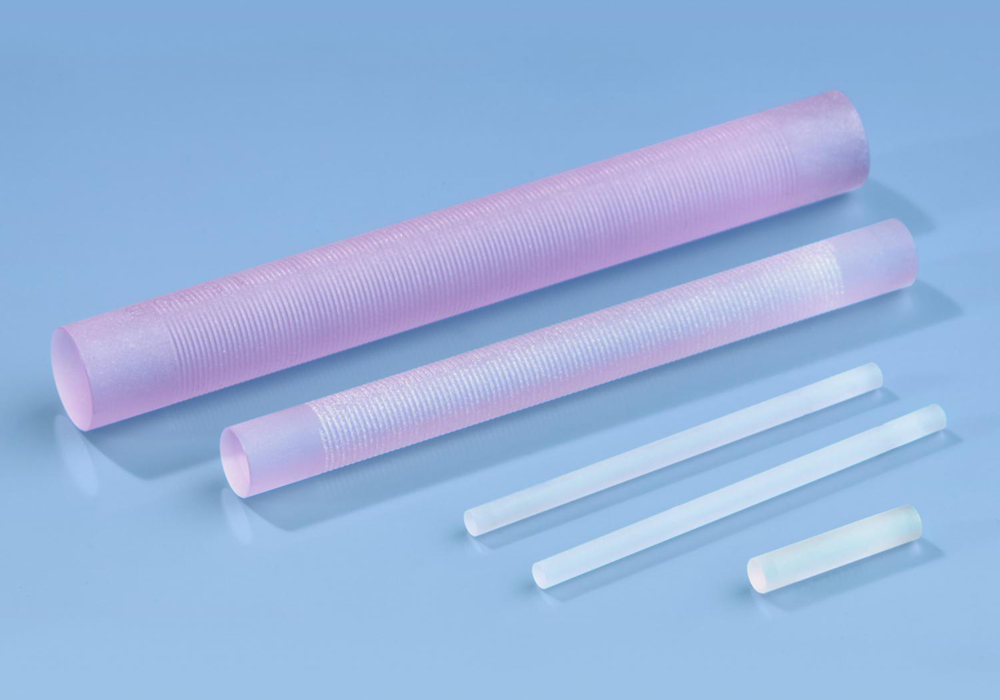

高ダメージ閾値と1064 nm ARコーティングを持つ高光学品質の標準サイズのNd:YAG レーザー結晶ロッドを提供しています。

特長

・高いダメージ閾値
・高効率の反射防止コーティング処理済み
・優れた蛍光寿命、熱伝導性、堅牢性

仕様

■ラインナップ

型名	開口部	長さ	ドープ	末端のウェッジ (deg)	コーティング
E-Y-3-0.9-A/A	Ø 3 mm	53 mm	0.009	0/0	AR/AR @ 1064 nm
E-Y-3-0.8-A/A	Ø 3 mm	65 mm	0.008	0/0	AR/AR @ 1064 nm
E-Y-3-1.1-A/A	Ø 3 mm	65 mm	0.011	0/0	AR/AR @ 1064 nm
E-Y-4-0.8-A/A	Ø 4 mm	65 mm	0.008	3/3 parallel	AR/AR @ 1064 nm
E-Y-4-1.1-A/A	Ø 4 mm	65 mm	0.011	3/3 parallel	AR/AR @ 1064 nm
E-Y-6.35-1.1-A/A	Ø 6.35 mm	85 mm	0.011	3/3 parallel	AR/AR @ 1064 nm
E-Y-8-1.1-A/A	Ø 8 mm	85 mm	0.011	3/3 parallel	AR/AR @ 1064 nm
E-Y-10-1.1-A/A	Ø 10 mm	85 mm	0.011	3/3 parallel	AR/AR @ 1064 nm
E-Y-12-0.8-A/A	Ø 12 mm	100 mm	0.008	3/3 parallel	AR/AR @ 1064 nm
E-Y-12-1.1-A/A	Ø 12 mm	100 mm	0.011	3/3 parallel	AR/AR @ 1064 nm

■基本仕様

Properties of 1.0% Nd:YAG at 25°C
Formula	Y2.97Nd0.03Al5O12
Crystal structure	Cubic
Density	4.55 g/cm3
Melting point	1970oC
Mohs hardness	8.5
Transition	4F3/2→4I11/2 @ 1064 nm
Fluorescence lifetime	230 μsec for 1064 nm
Thermal conductivity	0.14 Wcm-1 K-1
Specific heat	0.59 J g-1 K-1
Thermal expansion	6.9 x 10-6 °C-1
dn/dt	7.3 x 10-6 °C-1
Young’s modulus	3.17 x 104 Kg/mm-2
Poisson ratio	0.25
Thermal shock resistance	790 Wm-1
Refractive index	1.818 @ 1064 nm
Doping	0.8% or 1.1%
Orientation	<111> crystalline direction
Surface quality	10-5 scratch/dig as per MIL-O-13830A
Surface flatness	λ/10 at 633 nm
Parallelism	< 10 arcsec
Perpendicularity	< 5 arcmin for plano/plano ends
Diameter tolerance	+0/-0.05 mm
Length tolerance	+1/-0.5 mm
Clear aperture	> 90 % of full aperture
Chamfers	0.1 mm at 45 deg
Coating	both sides coated AR @ 1064 nm, R < 0.2%, AOI = 0 deg
Barrel grooving	all dia 6.35, 8, 10, 12 mm rods with barrel groowing
