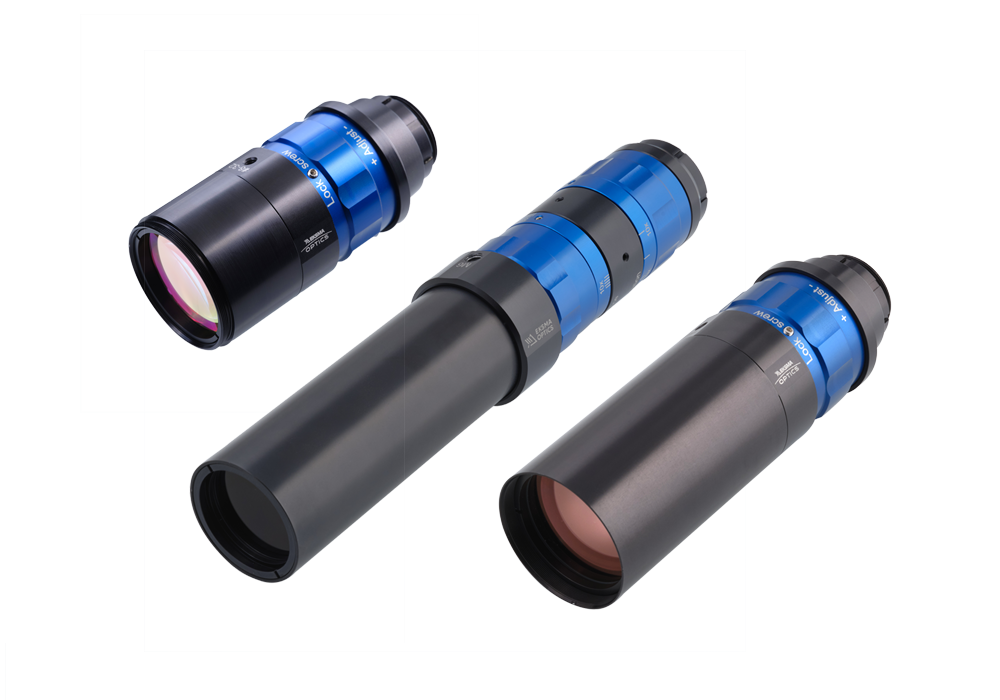

高出力レーザー用固定倍率ビームエキスパンダー
製品詳細
分野
- 装置開発
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要
高出力レーザー用途に適した固定倍率のガリレオ型ビーム エクスパンダーです。
1030+1064 nm、515+532 nm、343+355 nm レーザー波長用に設計されており、1.5 倍から 10 倍までの固定倍率が利用可能です。スライドレンズ設計による非回転発散調整を特徴としています。
入射されるコリメートビームの直径を、より大きなコリメートビームに拡大して出射されるように設計されています。入力ビームの発散角度を調整して、出力時にコリメートされたビーム、発散ビーム、または集束ビームを得ることができます。
特長
・ARコーティング：1030/1064 nm、515/532 nm、343/355 nm
・倍率：1.5 ～ 10倍 (固定)
・高出力レーザーアプリケーション向けに設計:
・IBSコーティングUV FS薄型レンズ
・高い総透過率: >99%
・低GDD：相対パルス幅の広がり <20%
・発散調整：非回転光学系、スライドレンズ設計
仕様
・波長343+355 nm用、ARコーティング R<0.2% @ 340 – 355 nm
| 型番 | 対応波長 | 倍率 | 入射開口部 | 最大入射ビーム径 | 出射開口部 | |
|---|---|---|---|---|---|---|
| 161-1.5X-3H | 343 nm | 1.5X | 11.0 mm | 11.0 mm | 22.8 mm | |
| 161-2X-3H | 343 nm | 2X | 11.0 mm | 9.0 mm | 22.8 mm | |
| 161-3X-3H | 343 nm | 3X | 11.0 mm | 9.0 mm | 34.5 mm | |
| 161-5X-3H | 343 nm | 5X | 10.0 mm | 4.5 mm | 34.5 mm | |
| 161-7.5X-3H | 343 nm | 7.5X | 8.0 mm | 3.5 mm | 36.0 mm | |
| 161-10X-3H | 343 nm | 10X | 8.0 mm | 3.0 mm | 36.0 mm | |
・波長515+532 nm用、ARコーティング R<0.1% @ 500 – 535 nm
| 型番 | 対応波長 | 倍率 | 入射開口部 | 最大入射ビーム径 | 出射開口部 | |
|---|---|---|---|---|---|---|
| 161-1.5X-2H | 515 nm | 1.5X | 11.0 mm | 11.0 mm | 22.8 mm | |
| 161-2X-2H | 515 nm | 2X | 11.0 mm | 9.0 mm | 22.8 mm | |
| 161-3X-2H | 515 nm | 3X | 11.0 mm | 9.0 mm | 34.5 mm | |
| 161-5X-2H | 515 nm | 5X | 10.0 mm | 4.5 mm | 34.5 mm | |
| 161-7.5X-2H | 515 nm | 7.5X | 8.0 mm | 3.5 mm | 36.0 mm | |
| 161-10X-2H | 515 nm | 10X | 8.0 mm | 3.0 mm | 36.0 mm | |
・波長1030+1064 nm用、ARコーティング R<0.1% @ 1000 – 1080 nm
| 型番 | 対応波長 | 倍率 | 入射開口部 | 最大入射ビーム径 | 出射開口部 | |
|---|---|---|---|---|---|---|
| 161-1.5X-1H | 1030 nm | 1.5X | 11.0 mm | 11.0 mm | 22.8 mm | |
| 161-2X-1H | 1030 nm | 2X | 11.0 mm | 9.0 mm | 22.8 mm | |
| 161-3X-1H | 1030 nm | 3X | 11.0 mm | 9.0 mm | 34.5 mm | |
| 161-5X-1H | 1030 nm | 5X | 10.0 mm | 4.5 mm | 34.5 mm | |
| 161-7.5X-1H | 1030 nm | 7.5X | 8.0 mm | 3.5 mm | 36.0 mm | |
| 161-10X-1H | 1030 nm | 10X | 8.0 mm | 3.0 mm | 36.0 mm | |
| 仕様 | |
|---|---|
| Transmitted Wavefront Distortion (TWD) | λ/6@633 nm |
| Focus Range | 1.7 |
| Laser Damage Threshold (LDT) | 1064 nm: >10 J/cm2, 10 ns pulse, 10 Hz |
| 532 nm: >7 J/cm2, 10 ns pulse, 10 Hz | |
| 355 nm: >5 J/cm2, 10 ns pulse, 10 Hz | |
| Input Thread | SM1 external |
| Output Thread | M43×0.5 external |
| Mounting Options | M43×0.5, SM1, M27, M4, 8-32 UNC |
