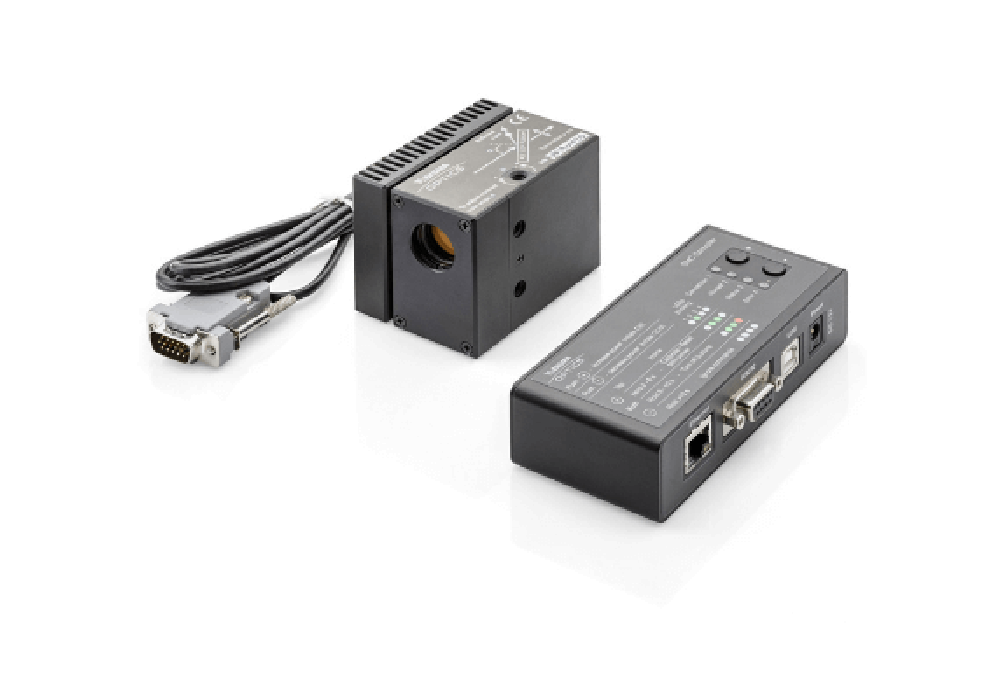

電動可変アッテネーター 990-0075シリーズ
製品詳細
分野
- 装置開発
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要
直線偏光ビームのレーザー出力を制御するためのコンパクトタイプの電動アッテネーターです。パフォーマンスの再現性と高い安定性を保証する独自の機械設計を特徴としています。
内部のすべての光学部品には、高いLIDTコーティング (>10 J/cm2) が施されているため、産業用途で高出力レーザーを使用するデバイスを使用しても、安定した信頼性の高いパフォーマンスを提供します。
0次のλ/2波長板と固定ブリュースター型薄膜偏光子を使用しており、波長板を電動で回転させることで、薄膜偏光子で分離するs 偏光ビームと p 偏光ビームの強度比を、他のビームパラメータを変更することなく連続的に変化させることができます。
減衰レベルは、ソフトウェアで 0.1 ～ 97 % の範囲で制御可能です。
標準モデル以外の他のレーザー波長用にも設計できます。お問い合わせください。
特長
・対応波長 257 ～ 1064 nm、10種類
・素早い開閉 <0.2s
・高LIDTコーティング処理
仕様
| 型番 | 波長 | LIDT | |
|---|---|---|---|
| 990-0075-257M | 257 nm | 2 J/cm², 10 ns, 50 Hz @ 257 nm | |
| 990-0075-266M | 266 nm | 2 J/cm², 10 ns, 50 Hz @ 266 nm | |
| 990-0075-343M | 343 nm | 3 J/cm², 10 ns, 50 Hz @ 343 nm | |
| 990-0075-355M | 355 nm | 3 J/cm², 10 ns, 50 Hz @ 355 nm | |
| 990-0075-400M | 390-410 nm | 3 J/cm², 10 ns, 50 Hz @ 400 nm | |
| 990-0075-515M | 510-520 nm | 5 J/cm², 10 ns, 50 Hz @ 515 nm | |
| 990-0075-532M | 532 nm | 5 J/cm², 10 ns, 50 Hz @ 532 nm | |
| 990-0075-800M | 780-820 nm | 8 J/cm², 10 ns, 50 Hz @ 800 nm | |
| 990-0075-1030M | 1020-1040 nm | 10 J/cm², 10 ns, 50 Hz @ 1030 nm | |
| 990-0075-1064M | 1064 nm | 10 J/cm², 10 ns, 50 Hz @ 1064 nm | |
・仕様
| 光学仕様 | |
|---|---|
| 開口部 (入射) | ø18 mm |
| 開口部 (出射) | ø18 mm |
| 減衰範囲 | <0.1 % ～ >98 % |
| LIDTコーティング | >10 J/cm2, 10 ns @ 1064 nm |
| 開閉時間 | < 0.2 sec |
| 分解能 | 175,542 µsteps in full rotation (0.002 deg, 7.2 arcsec, 0.035 mrad) |
| 精度 (誘導なし、10000ポジション後の再現性） | ±10 µステップ (±0.02 °, < ±0.035 %) |
| モーター | 2相ステッピングモーター 200 steps with 256 µstepping |
| サイズ (L x W x H) | |
| アッテネーター | 76 x 36 x 58 mm |
| ビームダンパー付属アッテネーター | 76 x 52 x 58 mm |
| コントローラー | 125 x 53 x 31 mm |
| 動作環境 | |
| 動作温度範囲 | 10 °C ～ 40 °C |
| 保管温度範囲 | -15 °C ～ 50 °C |
