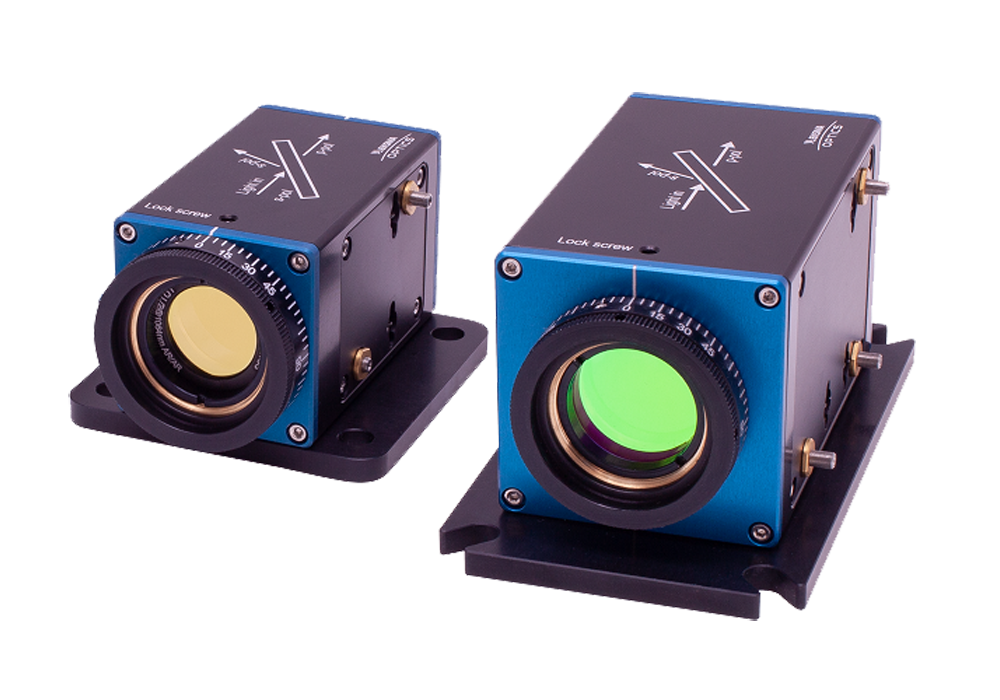

コンパクト可変アッテネーター 990-0077, 990-0078シリーズ
製品詳細
分野
- 装置開発
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要
本製品は直線偏光レーザービームを連続的に減衰するように設計されたコンパクトな可変アッテネーターです。有効開口径は⌀17 mmまたは ⌀22 mm、257 nm ～ 1064 nmの固定波長のモデルをご用意しています。コンパクトなハウジングに組み込まれた精密な光学機構と高 いダメージ閾値の 光学部品を備えており、安定した信頼性の高いパフォーマンスを実現します。
その他の波長もご要望に応じてご利用いただけます。
本製品には、56°に固定されたブリュースター型薄膜偏光子と石英波長板が組み込まれており。偏光子の入射角を手動で調整でき、最良のコントラストの実現や、反射されたS偏光ビームの方向を操作することも可能です。波長板は360°連続回転マウントに収納されており、手動で回転させて透過ビームと反射ビームの出力を制御できます。
いずれかのビームの強度またはその強度比は、他のビーム パラメータを変更することなく、広いダイナミック レンジにわたって制御できます。最大の透過率を得るのに純粋な p 偏光を選択し、最大の反射率を得るのに純粋な s 偏光を選択できます。
特長
・対応波長 257, 266, 343, 355, 515, 532, 1030, 1064 nm
・消光比 > 1:1000
・開口部
・990-0077 – ⌀17mm
・990-0078 – ⌀22mm
・反射ビームの減衰範囲
・257 nmおよび266 nmの場合: 4% – 99%
・標準: 2% – 99.9%
・透過ビームの減衰範囲
・257 nmおよび266 nmの場合: 1% – 94%
・標準: 0.1% – 98%
仕様
・990-0077シリーズ
| 型番 | 対応波長 | 開口部 | レーザーダメージ閾値 | |
|---|---|---|---|---|
| 990-0077-257 | 257 nm | ⌀17 mm | 1 J/cm² @ 257 m, 10 Hz, 10 ns | |
| 990-0077-266 | 266 nm | ⌀17 mm | 1 J/cm² @ 266 m, 10 Hz, 10 ns | |
| 990-0077-343 | 343 nm | ⌀17 mm | 3 J/cm² @ 343 m, 10 Hz, 10 ns | |
| 990-0077-355 | 355 nm | ⌀17 mm | 3 J/cm² @ 355 m, 10 Hz, 10 ns | |
| 990-0077-515 | 515 nm | ⌀17 mm | 5 J/cm² @ 515 m, 10 Hz, 10 ns | |
| 990-0077-532 | 532 nm | ⌀17 mm | 5 J/cm² @ 532 m, 10 Hz, 10 ns | |
| 990-0077-1030 | 1030 nm | ⌀17 mm | 10 J/cm² @ 1030 m, 10 Hz, 10 ns | |
| 990-0077-1064 | 1064 nm | ⌀17 mm | 10 J/cm² @ 1064 m, 10 Hz, 10 ns | |
・990-0078シリーズ
| 型名 | 対応波長 | 開口部 | レーザーダメージ閾値 | |
|---|---|---|---|---|
| 990-0078-257 | 257 nm | ⌀22 mm | 1 J/cm² @ 257 m, 10 Hz, 10 ns | |
| 990-0078-266 | 266 nm | ⌀22 mm | 1 J/cm² @ 266 m, 10 Hz, 10 ns | |
| 990-0078-343 | 343 nm | ⌀22 mm | 3 J/cm² @ 343 m, 10 Hz, 10 ns | |
| 990-0078-355 | 355 nm | ⌀22 mm | 3 J/cm² @ 355 m, 10 Hz, 10 ns | |
| 990-0078-515 | 515 nm | ⌀22 mm | 5 J/cm² @ 515 m, 10 Hz, 10 ns | |
| 990-0078-532 | 532 nm | ⌀22 mm | 5 J/cm² @ 532 m, 10 Hz, 10 ns | |
| 990-0078-1030 | 1030 nm | ⌀22 mm | 10 J/cm² @ 1030 m, 10 Hz, 10 ns | |
| 990-0078-1064 | 1064 nm | ⌀22 mm | 10 J/cm² @ 1064 m, 10 Hz, 10 ns | |
・仕様
| 型名 | 990-0077 | 990-0078 | |
|---|---|---|---|
| 開口部 (直径) | 17 mm | 22 mm | |
| 反射ビームに対する減衰範囲 | 257 nm, 266 nm - 4% ～ 99% それ以外の波長 - 2% ～ 99.9% |
||
| 透過ビームに対する減衰範囲 | 257 nm, 266 nm - 1% ～ 94% それ以外の波長 - 0.1% ～ 98% |
||
| 消光比 | >1∶1000 | ||
